Monigigabittisen reitityksen haasteet nykyaikaisessa laitteistossa
Olemme virallisesti astuneet aikakauteen, jossa digitaalinen suunnittelu on luonteeltaan analogista. PCIe 5.0:n (32 GT/s) ja DDR5:n (jopa 8400 MT/s) kaltaisten monigigabittisten rajapintojen käyttöönoton myötä signaalit eivät enää käyttäydy kuin yksinkertaiset binääriset tilat. Sen sijaan ne etenevät monimutkaisina sähkömagneettisina aaltoina, mikä tekee niistä erittäin herkkiä piirilevyn fyysiselle rakenteelle.
Näillä äärimmäisillä taajuuksilla jokainen läpivienti, jokainen piiriraidan mutka ja jokainen pieni vaihtelu dielektrisen materiaalin paksuudessa voi aiheuttaa signaalin heikkenemistä. Tässä teknisessä syventävässä artikkelissa tarkastelemme nopeat piirilevyjen reititystekniikat jotka ovat välttämättömiä signaalin eheyden (SI) ylläpitämiseksi, avoimen silmäkaavion säilyttämiseksi sekä sen varmistamiseksi, että huippuluokan suunnittelusi käynnistyvät moitteettomasti jo ensimmäisellä kerralla.
Signaalin eheyden kolme pilaria
Ennen kuin yhtään johtoa voidaan vetää, nopea reititys vaatii virheettömän perustan. Signaalin eheys monigigabitin nopeuksilla perustuu kolmeen päätekijään: impedanssin hallintaan, häviöiden minimointiin ja ylikuulumisen vaimentamiseen.

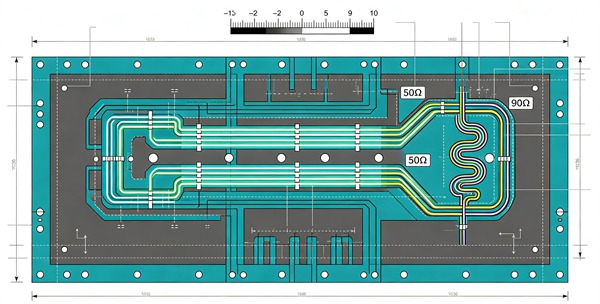

Tiukka impedanssin hallinta
PCIe 5.0:n kohdalla differentiaalinen impedanssi on tyypillisesti 85 ohmia (±10%), kun taas DDR5:n yksipäisten signaalien kohdalla tavoitearvo on 40–50 ohmia riippuen kyseisestä JEDEC-standardista. Impedanssi määräytyy johtimen leveyden, johtimien välisen etäisyyden ja vertailutason etäisyyden perusteella. Jopa pienet valmistuspoikkeamat – kuten kuparin liiallinen syövyttäminen – voivat aiheuttaa impedanssin epäsuhtaa, mikä johtaa signaalin heijastumiseen (paluuhäviö).
Dielektriset ja kuparihäviöt
16 GHz:n taajuudella (PCIe 5.0:n Nyquist-taajuus) piirilevymateriaalin häviötangentti (Df) imee merkittävän osan signaalin energiasta ja muuttaa sen lämmöksi. Lisäksi ”pintavaikutus” pakottaa korkeataajuiset virrat kulkemaan vain kuparijohdon uloimmilla mikroneilla. Kuparin epätasaiset pinnat lisäävät tätä vastusta dramaattisesti, mikä vaimentaa signaalia voimakkaasti etäisyyden kasvaessa.
Ristihäiriöt ja paluureitit
Kun suurinopeuksiset johdot kulkevat rinnakkain liian pitkään, sähkömagneettinen kytkentä aiheuttaa häiriötä (ristihäiriötä) viereisiin johtimiin. Yhtä tärkeä on paluureitti: korkeataajuiset signaalit kulkevat aina reittiä, jolla induktanssi on pienin, eli suoraan johtimen alla olevalla lähimmällä vertailutasolla. Jos kyseinen taso on katkennut halkeaman tai aukon vuoksi, signaali säteilee sähkömagneettista häiriötä (EMI) ja heikkenee merkittävästi.

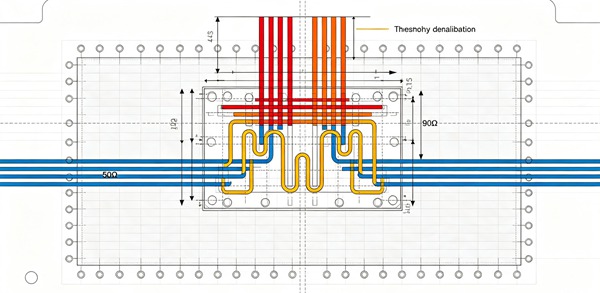

Kuinka reitittää suurinopeuksisia signaaleja (vaiheittaiset ohjeet)
Noudata näitä suunnittelusääntöjä.
- Varmista yhtenäinen vertailutaso
Älä koskaan reititä suurinopeuksista signaalia maadoitus- tai virtatasossa olevan halkeaman yli. Johdon alla on oltava sen koko pituudelta jatkuva, katkeamaton vertailutaso, jotta tiukka paluuvirran silmukka säilyy. Jos signaalin on vaihdettava kerrosta, varmista, että maadoitusläpivienti (stitching via) sijoitetaan aivan signaaliläpiviennin viereen, jotta paluureitti on jatkuva.
- Differentiaaliparien optimointi
Reititä differentiaaliparit tiiviisti kytkettyinä ja täysin symmetrisinä. Jos este (kuten läpivienti tai komponentti) pakottaa parin erkanemaan toisistaan, tuo ne takaisin yhteen mahdollisimman nopeasti. Säilytä vaihe- ja pituusyhteneväisyys (parin sisäinen pituusyhteneväisyys) alle 5 milin toleranssilla. Mikä tahansa pituusero aiheuttaa ajoitusviivettä, joka muuntaa differentiaalisignaalit yhteismoodikohinaksi.
- Valitse mikroliuska- tai linjaliuskaratkaisun välillä
Mikronauha (pintakerrokset): Nopeampi etenemisnopeus, mutta suurempi säteily ja herkkyys ylikuulumiselle. Sopii lyhyemmille johdotuksille.
Stripline (sisäkerrokset): Johtoreitti on kahden maadoitus- tai virtatasojen välissä. Tarjoaa erinomaista EMI-suojausta ja vähentää ylikuulumista. Monigigabittisille signaaleille, kuten PCIe 5.0:lle, suositellaan ehdottomasti sisäistä stripline-reititystä. - Noudata 3W/5W-sääntöä
Ylikuulumisen vähentämiseksi on pidettävä vierekkäisten nopeiden yksipäisten johtojen välillä vähintään 3 kertaa johtimen leveyden (3W) suuruinen etäisyys. Kriittisten differentiaaliparien, kuten PCIe 5.0:n, kohdalla on suositeltavaa pitää 5W:n etäisyys viereisiin signaaleihin, jotta vältetään lähipään ja kaukopään ylikuuluminen (NEXT ja FEXT).
- Vältä 90 asteen mutkia
Terävät kulmat aiheuttavat jyrkän muutoksen johtimen kapasitanssissa, mikä johtaa impedanssin epäjatkuvuuksiin. Käytä kaikessa suurinopeuksisessa reitityksessä pehmeitä kaarevia osuuksia tai 45 asteen viistettyjä mutkia.
- Hallitse tynkäkappaleita takaporauksella
Kun signaali siirtyy kerroksesta 1 kerrokseen 3 10-kerroksisella piirilevyllä, kerroksesta 3 kerrokseen 10 ulottuva jäljellä oleva kupariputki toimii antennina. Tämä muodostaa resonanssipätkän, joka tuhoaa monigigabittiset signaalit täysin aiheuttamalla syviä lovia taajuusvasteeseen. Sinun on määritettävä takaporaus (syvyyden hallittu poraus) näiden käyttämättömien via-haaroitusten poistamiseksi fyysisesti. Vaihtoehtoisesti voit hyödyntää [Any Layer HDI -piirilevyjen valmistusta](/mastering-any-layer-hdi-pcb-manufacturing) ja käyttää sokeita mikrovia-reikiä, jolloin haaroitukset voidaan välttää kokonaan.
Kehittyneiden ominaisuuksien käyttöönotto nopeat piirilevyjen reititystekniikat edellyttää fyysisten suunnittelusääntöjen tiukkaa noudattamista. Noudata seuraavia ohjeita reitittäessäsi muistia tai nopeita sarjaliitäntöjä.
Materiaalivalinta PCIe 5.0:lle ja DDR5:lle
Tavallinen FR4-materiaali ei kestä 32 GT/s:n nopeutta. Fysiikan lainalaisuuksien aiheuttamaa ongelmaa ei voi korjata reitityksellä. PCIe 5.0:n ja DDR5:n käyttöönotto edellyttää piirilevyn substraatin päivittämistä.
- Erittäin vähähäviöiset laminaatit: Määritä materiaalit, kuten Panasonic Megtron 6, Megtron 7 tai Rogersin korkeataajuuslaminaatit. Näillä materiaaleilla on erittäin pieni häviötangentti (Df < 0,004) ja erittäin vakaa dielektrisyysvakio laajalla taajuusalueella.
- Erittäin matalaprofiilinen (ULP) kupari: Skin-ilmiön torjumiseksi on käytettävä täysin sileitä kuparifolioita (joita kutsutaan usein nimellä HVLP – Hyper Very Low Profile). Karhea kupari toimii korkeataajuisten signaalien kannalta kuin mikroskooppiset hidastustöyssyjä.
Jos suunnittelussasi vaaditaan myös dynaamista mekaanista joustavuutta, signaalin eheyden varmistaminen muuttuu entistä monimutkaisemmaksi. Tutustu näkemyksiimme aiheesta Jäykkä-joustopiirilevyjen suunnittelusääntöjen selaaminen ymmärtääksemme, miten polyimidi vaikuttaa impedanssiin.
Silmäkaavion ymmärtäminen
Arvioidessaan suurinopeuksista signaalinsiirtoa insinöörit tarkastelevat ”silmäkaaviota”. Avoin silmäkuvio osoittaa, että signaali on kunnossa, 1:t ja 0:t erottuvat selvästi toisistaan ja ajoitusvaraa on runsaasti. ”Suljettu silmäkuvio” tarkoittaa, että jitteri ja vaimennus ovat tuhonneet signaalin. Edellä mainittujen tekniikoiden soveltaminen – erityisesti häviöiden ja ylikuulumisen minimointi – on ainoa tapa pitää silmäkuvio avoimena PCIe 5.0 -nopeuksilla.
Usein kysytyt kysymykset (FAQ)
DDR5 toimii huomattavasti suuremmilla tiedonsiirtonopeuksilla ja hyödyntää erilaista arkkitehtuuria, jossa jokaisessa DIMM-muistimoduulissa on kaksi itsenäistä 32-bittistä kanavaa. Se vaatii huomattavasti tarkempaa pituuksien sovittamista, tiukempaa impedanssin hallintaa sekä erittäin optimoituja virransyöttöverkkoja (PDN) suoraan emolevyssä, jotta se voi tukea piirille integroitua PMIC-piiriä.
Ilman aktiivista signaalinkäsittelyä (kuten retimereitä tai redrivereitä) PCIe 5.0 -signaalit ovat erittäin herkkiä signaalihäviöille. Piirilevyn materiaalista riippuen signaalin palautumattomasti heikentyvän absoluuttinen enimmäisjohdinpituus on tyypillisesti 5–8 tuumaa.
Kyllä. Teardrop-muotoilu luo tasaisen siirtymän kuparista piiriraidasta läpivientipisteeseen. Tämä vähentää poran murtumisen riskiä valmistuksen aikana ja estää äkillisen impedanssin katkeamisen läpivientiliitoksessa.
Päätelmä
Siirryttäessä PCIe 5.0:n ja DDR5:n aikakauteen virhemarginaali piirilevyjen suunnittelussa on kadonnut. Hallitseminen nopeat piirilevyjen reititystekniikat ei ole enää valinnainen asia – se on nykyaikaisen elektroniikan pakollinen edellytys. Soveltamalla tiukkaa impedanssin hallintaa, käyttämällä erittäin vähähäviöisiä materiaaleja, poistamalla läpivientien haaroitukset ja suojaamalla paluureittejä tinkimättömästi voit varmistaa, että laitteistosi saavuttaa maksimaalisen kaistanleveyden ilman, että signaali heikkenee.
