In het snel veranderende landschap van radiofrequentietechniek (RF), microgolftechnologieën en hogesnelheidstelecommunicatie is de vraag naar hoogwaardige, compacte en thermisch efficiënte elektronische componenten nog nooit zo groot geweest. De RF-vermogensversterker vormt het hart van deze complexe hoogfrequente transmissiesystemen. Deze cruciale component heeft als taak radiofrequentiesignalen met laag vermogen te versterken tot de veel hogere vermogensniveaus die absoluut noodzakelijk zijn voor effectieve signaaloverdracht over lange afstanden. Naarmate deze RF-versterkers steeds krachtiger worden, hogere frequenties aankunnen en in kleinere behuizingen werken, zijn het beheersen van extreme warmteafvoer en het behouden van een onberispelijke signaalintegriteit de belangrijkste uitdagingen geworden voor ontwerpingenieurs. Maak kennis met Cavity-printplaten (PCB’s) – een gespecialiseerde en zeer geavanceerde fabricagetechnologie voor printplaten waarbij op strategische wijze verzonken holtes in de plaatconstructie worden geïntegreerd om juist deze technische knelpunten aan te pakken. Dit uitgebreide artikel gaat diep in op de technische principes achter Cavity-PCB's, onderzoekt de voordelen en materiaaloverwegingen ervan, en biedt bruikbare inzichten in het ontwerpen van verzonken holtes die specifiek zijn geoptimaliseerd voor RF-vermogensversterkers. Meer informatie over Burn-in-printplaten: blinde/verborgen via’s met hoge dichtheid voor componenten met een groot aantal pinnen.
De cruciale rol van verzonken holtes bij het ontwerpen van hoogfrequente schakelingen Meer informatie over Extreme miniaturisatie: plaatsing van 0201m (008004)-componenten bij SMT-assemblage.

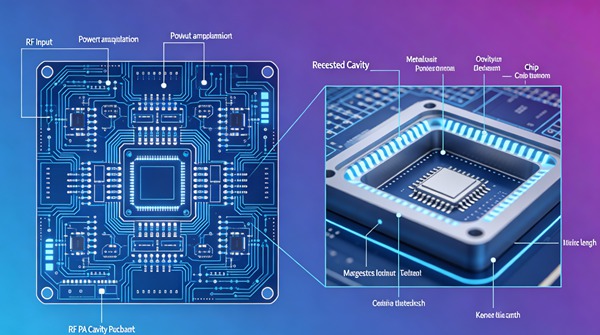

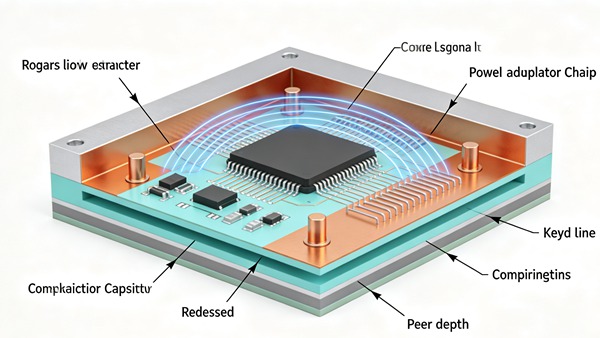

Om de waarde van Cavity-printplaten te begrijpen, moet men eerst inzicht krijgen in de fysieke opbouw van deze gespecialiseerde printplaten. Een PCB met holtes wordt gekenmerkt door opzettelijk en nauwkeurig gefreesde verdiepingen, uitsparingen of 'holtes' in de meerlaagse opbouw van het substraat van de printplaat. In tegenstelling tot standaard doorvoergaten of conventionele via's die de gehele printplaat doorkruisen, wordt de diepte van deze holtes zorgvuldig geregeld. Ze dringen niet door de volledige dikte van de printplaat heen. In plaats daarvan creëren ze een getrapt of verzonken gebied binnen de geometrie van de printplaat, waar actieve componenten, zoals RF-vermogensversterkers met blootliggende chip of gespecialiseerde passieve componenten, fysiek kunnen worden ingebed of vlak met een specifieke interne routelag of het omringende bovenoppervlak kunnen worden gemonteerd.
In de hoogfrequente RF-techniek bepalen de fysieke afmetingen en de fysieke afstand tussen componenten de elektrische prestaties. De lengte van verbindingsbanen, draadverbindingen en overgangspunten is rechtstreeks bepalend voor de mate van parasitaire inductie en capaciteit die in het circuit wordt geïntroduceerd. Bij microgolf- en millimetergolffrequenties kan zelfs een fractie van een millimeter overtollige draadverbinding fungeren als een antenne die energie uitstraalt, of als een spoel, waardoor de signaalintegriteit drastisch verslechtert, de bandbreedte afneemt en impedantiemismatches ontstaan. Door de RF-vermogensversterker met onbedekte chip in een nauwkeurig bewerkte, verzonken holte te plaatsen, kunnen ingenieurs de bondpads van de chip horizontaal uitlijnen met de signaalroutes op de printplaat. Dit maakt aanzienlijk kortere draadverbindingslengtes tussen de chip en de printplaat mogelijk. Deze cruciale vermindering van de verbindingslengte minimaliseert parasitaire effecten, waardoor het operationele frequentiebereik wordt uitgebreid, het retourverlies wordt verminderd en de algehele efficiëntie en lineariteit van de RF-versterker aanzienlijk worden verbeterd.
Belangrijkste voordelen van PCB’s met holtes voor RF-vermogensversterkers Meer informatie over Dynamische flexibele printplaten: verbetering van het aantal buigcycli in draagbare apparaten.
-
Uitstekend warmtebeheer en warmteafvoer
RF-vermogensversterkers, met name die welke zijn gebaseerd op geavanceerde halfgeleidertechnologieën zoals galliumnitride (GaN) of lateraal gediffundeerde metaaloxide-halfgeleiders (LDMOS), staan erom bekend dat ze tijdens het gebruik aanzienlijke, plaatselijke warmte ontwikkelen. Bij traditionele ontwerpen voor oppervlaktemontage moet deze enorme thermische belasting door meerdere lagen van het PCB-substraat (meestal FR-4 of hoogfrequente laminaten) worden geleid, die van nature slechte warmtegeleiders zijn. Deze thermische bottleneck kan leiden tot degradatie van componenten en catastrofale storingen. Dankzij een verzonken holte kan de RF-versterkerchip rechtstreeks worden gemonteerd op een sterk geleidende koperen schijf of een massieve metalen steunplaat die de bodem van de holte vormt. Deze architectuur biedt een pad met ultralage thermische weerstand, waardoor warmte efficiënt en snel kan worden afgevoerd van de actieve overgang van het onderdeel en direct kan worden afgevoerd naar een massief extern koellichaam of chassis. Dit directe, onbelemmerde thermische contact is vaak de enige haalbare oplossing voor thermisch beheer van moderne versterkers met hoog vermogen. -
Ongekende miniaturisatie en verkleining van het profiel langs de Z-as
In de lucht- en ruimtevaart, defensie, satellietcommunicatie en toepassingen voor mobiele apparaten is fysieke ruimte uiterst schaars en worden gewichtslimieten strikt gehandhaafd. Cavity-printplaten maken een aanzienlijke, meetbare vermindering mogelijk van de totale hoogte (Z-as) van de geassembleerde elektronische module. Door omvangrijke componenten, zoals vermogensversterkers, circulatoren of grote condensatoren, fysiek in te bedden binnen de fysieke dikte van de printplaat zelf, kunnen ingenieurs een veel vlakker, gestroomlijnder en aerodynamischer profiel realiseren. Deze optimalisatie van de Z-as vergemakkelijkt het ontwerp van ultradunne apparaatbehuizingen, maximaliseert de volumetrische efficiëntie binnen complexe systemen en maakt het mogelijk om meerdere PCB-assemblages dichter op elkaar te stapelen in krappe mechanische behuizingen.
-
Verbeterde signaalintegriteit en elektromagnetische afscherming (EMI)
Door de zeer gevoelige of ruisgevoelige RF-versterker in een verzonken holte te plaatsen, kan deze ook elektrisch worden geïsoleerd van externe elektromagnetische interferentie (EMI) en kan worden voorkomen dat hij storende ruis uitstraalt naar aangrenzende gevoelige digitale of analoge schakelingen. Wanneer de verticale wanden en de bodem van de holte zijn bekleed met geleidend materiaal (meestal koper gevolgd door een oppervlakteafwerking zoals ENIG), vormen ze in feite een plaatselijke, gedeeltelijke kooi van Faraday die de component omsluit. Bovendien zorgen de drastisch verkorte verbindingsafstanden die worden bereikt door de inbouw in een verzonken holte, zoals eerder vermeld, voor een drastische vermindering van signaalverslechtering, signaalreflectie, faseruis en groepsvertraging – allemaal kritieke, streng gecontroleerde parameters in hoogfrequente RF-transmissiesystemen.
Inhoudsopgave
Materiaalkeuze en ontwerpoverwegingen voor printplaten met holtes
Het ontwerpen van een uiterst betrouwbare PCB met holtes is niet louter een mechanische aangelegenheid; het vereist nauwgezette aandacht voor zowel de elektrische als de mechanische materiaalparameters, aangezien het fabricageproces aanzienlijk veeleisender is dan de productie van standaard meerlaagse printplaten.
Geavanceerde materiaalkeuze voor substraten: De keuze van het substraatmateriaal vormt de basis van het ontwerp van hoogfrequente RF-systemen. Standaard FR-4 volstaat zelden. Hoogfrequente, verliesarme laminaten, zoals de Rogers RO4000-serie, op PTFE (Teflon) gebaseerde materialen of met keramiek gevulde thermohardende koolwaterstoflaminaten, zijn doorgaans onontbeerlijk. Deze materialen worden geselecteerd vanwege hun nauwkeurig geregelde, lage diëlektrische constante (Dk) en uitzonderlijk lage dissipatiefactor (Df). Bij het ontwerpen van een PCB met holtes moeten ingenieurs ook rekening houden met de mechanische bewerkbaarheid van deze materialen. Ze moeten begrijpen hoe deze specifieke laminaten zich gedragen tijdens de agressieve CNC-freesprocessen met gecontroleerde diepte of laserablatieprocessen die worden gebruikt om de holtes uit te graven, aangezien sommige materialen kunnen rafelen, delamineren of harsresten achterlaten.
Nauwkeurige dieptecontrole en fabricagetoleranties: De diepte op de Z-as van de verzonken holte moet uitzonderlijk nauwkeurig zijn om te garanderen dat de ingebedde chip op precies de juiste hoogte komt te liggen ten opzichte van de draadbondingspads op de aangrenzende routelagen. Fabrikanten maken gebruik van geavanceerde, nauwkeurig gekalibreerde CNC-freesmachines of uiterst precieze laseretstechnieken. Ontwerpingenieurs moeten echter proactief rekening houden met inherente fabricagetoleranties (die doorgaans variëren van ±1 mil tot ±2 mils, afhankelijk van het proces en het materiaal) en deze kritische toleranties expliciet specificeren in hun fabricagegegevenspakketten.
Metallisatie en dynamiek van het galvaniseren: Bij het merendeel van de hoogwaardige RF-toepassingen moeten de bodem en de verticale wanden van de verzonken holte volledig gemetalliseerd zijn om een solide aardreferentie, robuuste EMI-afscherming of een betrouwbaar, soldeerbaar oppervlak te bieden voor het bevestigen van chips met behulp van eutectische hechting of geleidende epoxyharsen. De geometrische aspectverhouding van de holte (diepte ten opzichte van breedte) en de complexe vloeistofdynamica van de galvanische chemie moeten zorgvuldig in overweging worden genomen om een gelijkmatige, continue koperafzetting binnen het verzonken gebied te waarborgen, waarbij dunne plekken of volledige holtes in de beplating worden vermeden.
Hoe ontwerpt u inbouwkamers voor RF-vermogensversterkers (stapsgewijze handleiding)
Houd u aan deze technische voorschriften.
- Bepaal de specificaties van de componenten en de thermische vereisten
Begin het ontwerpproces met een grondige en kritische analyse van het gegevensblad van de fabrikant voor de specifieke ‘bare die’ van de RF-vermogensversterker. Bepaal de exacte fysieke afmetingen (lengte, breedte en, heel belangrijk, dikte), de precieze pinout en de posities van de pads, het verwachte maximale vermogensverlies (in watt) en de absolute maximale bedrijfstemperatuur van de junctie. Bereken het vereiste thermische weerstandspad van de junctie van de chip naar de omgeving om ervoor te zorgen dat de versterker onder maximale belasting veilig binnen zijn thermische grenzen werkt. Deze cruciale berekening bepaalt expliciet de noodzaak, dikte en afmetingen van een massieve metalen schijf of een reeks thermische via’s aan de bodem van de voorgestelde holte.
- Kies het juiste substraatmateriaal voor hoge frequenties
Kies een gespecialiseerd hoogfrequent PCB-laminaat dat strikt voldoet aan de elektrische vereisten (stabiele Dk, lage Df) van uw specifieke RF-frequentieband. Zorg ervoor dat de gekozen materiaalopbouw uitstekend compatibel is met complexe fabricageprocessen voor holtes, zoals mechanisch frezen met gecontroleerde diepte, laserablatie of sequentiële lamineertechnieken. Het wordt ten zeerste aanbevolen om in een vroeg stadium van dit proces rechtstreeks overleg te plegen met het applicatie-engineeringteam van de door u gekozen PCB-fabrikant om de beschikbaarheid van specifieke materialen, de haalbaarheid van de materiaallagenopbouw en de interne procesmogelijkheden en tolerantiegrenzen te verifiëren.
- Bepaal de opbouw van de meerlaagse structuur en de precieze diepte van de holte
Ontwerp de volledige meerlaagse opbouw van de printplaat zodanig dat deze structureel ruimte biedt voor de vereiste holte-diepte. De fysieke bodem van de holte komt vrijwel altijd rechtstreeks overeen met een specifieke interne koperlaag die fungeert als een doorlopend aardvlak, een warmteafvoerpad of het bovenoppervlak van een ingebedde koperen schijf. Bereken de exacte vereiste diepte op de Z-as, zodat, zodra de versterkerchip stevig is gemonteerd, de draadbondpads aan de bovenzijde perfect horizontaal uitgelijnd zijn met de omliggende signaaltrajecten op het bovenste niveau, om de vereiste lengte van de draadbondlus te minimaliseren.
- Leg de RF-signaalbanen aan en optimaliseer de impedantie
Ontwerp de cruciale RF-in- en uitgangssignaalbanen op de specifieke PCB-laag die direct grenst aan de bovenrand van de holte. Gebruik strikt gecontroleerde impedantieroutingstechnieken (meestal gericht op 50 ohm voor RF-systemen) en zorg ervoor dat de fysieke overgang van de PCB-spoorlijn naar de rand van de holte elektromagnetisch geoptimaliseerd is om eventuele impedantie-discontinuïteiten of reflecties tot een minimum te beperken. Houd de fysieke afstand tussen de afsluitrand van het spoor en de mechanische rand van de holte zo kort mogelijk, voor zover de fabricagetoleranties dit veilig toestaan.
- Ontwerp een alomvattende strategie voor warmteafvoer
Als uit uw thermische analyse blijkt dat het gebruik van een massieve metalen schijf noodzakelijk is voor geavanceerd thermisch beheer, stem dan de afmetingen van de schijf af op de fysieke voetafdruk van de versterkerchip of maak deze iets groter. Geef expliciet het type metaal aan (bijv. standaardkoper of een Invar-legering voor een optimale afstemming van de thermische uitzettingscoëfficiënt (CTE) op de halfgeleiderchip) en bepaal de mechanische integratiemethode (perspassing, verlijming of volledige inbedding tijdens het lamineren). Als de thermische belasting daarentegen iets lager is, ontwerp dan een zeer dichte, wiskundig geoptimaliseerde reeks doorlopend geplateerde thermische via’s in de bodem van de holte, die rechtstreeks aansluiten op een massief, massief aarde- of thermisch vlak dieper in de printplaat.
- Stel strikte toleranties vast en genereer fabricagegegevens
Maak zeer gedetailleerde, eenduidige technische tekeningen en fabricage-instructies waarin alle afmetingen van de holtes, de beoogde dieptes, de maximale hoekradii (gereedschapslimieten) en de vereiste minimum- en maximumtoleranties expliciet worden vastgelegd. Geef duidelijk aan of de verticale holtewanden en de horizontale bodem moeten worden geplateerd en met welke specifieke oppervlakteafwerking (bijv. ENIG, ENEPIG). Genereer standaardproductiebestanden zoals Gerber RS-274X of ODB++, en zorg ervoor dat de holtegrenzen, freespaden en eventuele kritieke componentvrijhoudzones duidelijk en onmiskenbaar zijn gemarkeerd op een speciale, duidelijk gelabelde mechanische laag. Productie-uitdagingen overwinnen en kwaliteitscontrole waarborgen De fysieke productie van caviteitsprintplaten omvat zeer geavanceerde, gespecialiseerde fabricagetechnieken die unieke uitdagingen met zich meebrengen die niet voorkomen bij de standaard productie van printplaten. Mechanisch frezen met gecontroleerde diepte vereist gespecialiseerde, regelmatig te vervangen freesbits en zeer nauwkeurig gekalibreerde, stabiele CNC-machines om te garanderen dat de holtebodem perfect vlak blijft en precies op de beoogde diepte ligt. Als de diëlektrische hars in het substraat niet volledig en netjes van de interne koperen bodem wordt verwijderd, kan dit de betrouwbaarheid van daaropvolgende processen voor het bevestigen van chips of draadverbinding ernstig in de weg staan. Sequentieel lamineren, een proces waarbij subassemblages van de printplaat meerdere keren worden geperst, geboord en geëlectrolytisch bekleed vóór de laatste persbeurt, wordt vaak op grote schaal toegepast om uiterst nauwkeurige holtes met scherpe randen te creëren, maar dit zorgt voor een aanzienlijke toename van de tijd, complexiteit en kosten van de totale productiecyclus. Kwaliteitscontroleprocessen moeten even geavanceerd zijn, waaronder strenge geautomatiseerde optische inspectie (AOI), nauwkeurige 3D-dieptemetingen met behulp van coördinatenmeetmachines (CMM) of niet-destructieve laserprofilometrie, en destructieve micro-analyse van dwarsdoorsneden om de beplatingdikte, de integriteit van de wanden en de algehele geometrie van de holtes definitief te verifiëren. Conclusie PCB’s met holtes vormen een uiterst geavanceerde, absoluut essentiële technische oplossing voor het overwinnen van de complexe uitdagingen die moderne, krachtige RF-vermogensversterkers met zich meebrengen. Door ongeëvenaarde, superieure thermische beheersingsmogelijkheden te bieden, de schadelijke parasitaire inductie drastisch te verminderen via geoptimaliseerde verbindingen en de miniaturisatie van kritieke componenten mogelijk te maken, stellen verzonken holtes elektrotechnische en werktuigbouwkundige ingenieurs in staat om de erkende grenzen van het ontwerp van hoogfrequente systemen voortdurend te verleggen. Hoewel de gespecialiseerde ontwerpbeperkingen en geavanceerde fabricageprocessen onmiskenbaar complex zijn en een nauwe, voortdurende samenwerking met zeer bekwame PCB-fabrikanten vereisen, maken de spectaculaire prestatievoordelen in veeleisende RF-toepassingen holle PCB’s tot een onmisbaar, hoogwaardig hulpmiddel in de cruciale sectoren van wereldwijde telecommunicatie, geavanceerde lucht- en ruimtevaart en defensietechnologieën.
Het ontwerpen van een holte voor een RF-vermogensversterker vereist een systematische aanpak om zowel de elektrische prestaties als de produceerbaarheid te waarborgen. Volg deze stapsgewijze technische handleiding. Meer informatie over Glazen substraten in printplaten: de toekomst van hoogfrequente IC-verpakkingen.
Veelgestelde vragen (FAQ)
Hoewel beide elementen bewust niet door de volledige dikte van de printplaat heen gaan, is een blinde via een klein, met een laser of mechanisch geboord, geplateerd gat dat uitsluitend wordt gebruikt voor het doorvoeren van elektrische signalen tussen een oppervlaktelaag en een specifieke interne laag. In schril contrast hiermee is een holte een veel grotere, mechanisch gefreesde of met een laser uitgesneden verdieping die specifiek is ontworpen om een discrete component, zoals een onbeklede chip van een RF-vermogensversterker, fysiek te huisvesten en in te bedden, waarbij de wanden en bodem van de holte al dan niet elektrisch kunnen worden geplateerd, afhankelijk van de ontwerpvereisten.
Ja, holtes kunnen zeker worden vervaardigd in standaard FR-4-materialen, en deze werkwijze komt vrij vaak voor bij laagfrequente toepassingen, digitale printplaten of situaties waarin componenten puur mechanisch moeten worden ingebed om ruimte te besparen. Voor RF-vermogensversterkers die actief werken bij hoge microgolf-frequenties zijn echter vrijwel altijd geavanceerde, verliesarme hoogfrequente laminaten (zoals Rogers RO4000 of PTFE-mengsels) vereist om de strikte signaalintegriteit te handhaven en diëlektrische verliezen te minimaliseren, ondanks dat deze gespecialiseerde materialen over het algemeen moeilijker te bewerken en te routen zijn.
Onderdelen, met name kwetsbare ‘naakte’ chips, worden doorgaans bevestigd aan de nauwkeurig gefreesde bodem van de holte met behulp van zeer gespecialiseerde, door warmte uithardende geleidende epoxylijmen, geavanceerde gesinterde zilverpasta’s of fluxvrije eutectische soldeerprocessen. Deze specifieke bevestigingsmethoden zijn zo ontworpen dat ze zowel een opmerkelijk sterke mechanische verbinding bieden die trillingen kan weerstaan, als een uitzonderlijk efficiënte elektrische en thermische interface vormen met het onderliggende geaarde kopervlak of de ingebedde metalen warmtevoet.
Standaard, betrouwbare fabricagetoleranties voor mechanisch frezen met geregelde diepte worden doorgaans gespecificeerd rond ±2 mils (±50 micrometer). Zeer geavanceerde PCB-fabrikanten die gebruikmaken van de allernieuwste CNC-apparatuur en gespecialiseerde freestechnieken kunnen echter vaak strakkere, veeleisendere toleranties van ±1 mil (±25 micrometer) realiseren. De haalbare tolerantie hangt sterk af van de fysische eigenschappen van het specifieke substraatmateriaal en de algehele stijfheid van de meerlaagse PCB-opbouw tijdens het bewerkingsproces.
Verzonken holtes verbeteren de algehele efficiëntie van de versterker aanzienlijk, voornamelijk doordat de actieve chip perfect vlak met de specifieke PCB-lagen kan worden gemonteerd die bestemd zijn voor de geleiding van RF-signalen. Deze nauwkeurige fysieke uitlijning vermindert de benodigde lengte van de draadverbindingen tussen de chip en de printplaat drastisch. Kortere draadverbindingen leiden direct tot een veel lagere parasitaire inductie. Een lagere inductie minimaliseert ongewenste signaalreflectie, vermindert het insertieverlies aanzienlijk, verbetert de impedantieaanpassing en vergroot uiteindelijk de operationele bandbreedte en de totale vermogensrendement (PAE) van het RF-versterkercircuit.
