Inden for avanceret design af printkort (PCB) lægger ingeniører ofte stor vægt på føringen af signalbaner – hvor de omhyggeligt tilpasser længder, matcher impedanser og fører differentielle par med ekstrem præcision. En signalbane udgør imidlertid kun den ene halvdel af den elektriske ligning. Ethvert elektrisk signal kræver en fuldstændig lukket kredsløb for at kunne strømme, hvilket betyder, at returstrømmen skal finde vej tilbage til kilden. Den rute, som denne returstrøm følger, kaldes returvejen, og styringen heraf er afgørende. Optimering af returvejen er uden tvivl det mest afgørende aspekt for at sikre højfrekvent signalintegritet i moderne elektronik.
I takt med at koblingshastighederne stiger og ændringshastighederne bliver hurtigere i moderne digitale og RF-systemer, ændrer returstrømmene sig markant. Manglende tilvejebringelse af en kontinuerlig returvej med lav impedans fører til en lang række problemer med signalintegritet (SI) og elektromagnetisk interferens (EMI), der spænder fra alvorlig krydstale og jordbounce til uacceptable niveauer af udstrålede emissioner. Udformning af solide referenceplaner er den grundlæggende strategi til at afbøde disse problemer og sikre pålidelig, højtydende PCB-drift.
Fysikken bag returstrømme: Modstand kontra induktans Få mere at vide om AOI og 3D-røntgen: Sådan opnås en PCB-montering uden fejl.
For at mestre optimering af returvejen skal man først forstå, hvordan strøm opfører sig ved forskellige frekvenser. Den grundlæggende regel inden for elektricitet siger, at strømmen altid vælger den vej, hvor impedansen er mindst. Impedans ($Z$) består af både modstand ($R$) og reaktans ($X$), som i høj grad påvirkes af induktans ($L$) ved højere frekvenser ($Z = R + j\omega L$, hvor $\omega$ er vinkelfrekvensen). Få mere at vide om PCBA SMT-montering: At mestre BGA-komponenter med tæt pitch og 01005-komponenter.
Ved jævnstrøm (DC) eller meget lave frekvenser er den reaktive komponent ubetydelig. Derfor følger returstrømmen den vej, der byder på mindst modstand. I et solidt jordplan spreder DC-returstrømmen sig vidt ud og følger en direkte, lige linje fra belastningen tilbage til kilden, uanset hvordan signalbanen er ført på lagene ovenover.
Når frekvensen stiger (typisk over 100 kHz og helt sikkert op i MHz- og GHz-områderne, som er karakteristiske for moderne højhastighedskonstruktioner), dominerer den induktive reaktans imidlertid impedansligningen. Højfrekvent vekselstrømsreturstrøm følger ikke længere vejen med den mindste modstand; den følger vejen med den mindste induktans. Vejen med den laveste induktans opnås ved at minimere sløjfearealet mellem den udgående signalvej og returstrømsvejen. Derfor koncentreres højfrekvente returstrømme direkte under signalbanen på det tilstødende referenceplan. Dette fænomen kaldes nærhedseffekten. Når en bane føres tæt over et solidt, uafbrudt referenceplan, danner returstrømmen et tæt, koncentreret bånd lige under den, hvilket minimerer sløjfeinduktansen og sikrer optimal signalintegritet. Få mere at vide om Konform belægning: Beskyttelse af PCBA mod fugt, støv og korrosive miljøer.
Indholdsfortegnelse
Virkningen af diskontinuerlige returveje
Når den vej, der har den mindste induktans, afbrydes, tvinges returstrømmen til at afvige fra sin ideelle vej under signalbanen. Denne afvigelse øger det fysiske sløjfeareal, hvilket direkte øger sløjfeinduktansen. Et øget sløjfeareal fungerer som en yderst effektiv sløjfeantenne, der udstråler elektromagnetisk energi og forårsager alvorlige EMI-problemer.
Desuden forringer afbrydelser i returledningen signalintegriteten på flere specifikke måder:
– Impedansdiskontinuiteter: En lednings karakteristiske impedans beregnes ud fra dens geometri i forhold til det nærmeste referenceplan. Hvis planet afbrydes (f.eks. ved at krydse en spalte), falder kapacitansen til referenceplanet, hvilket medfører en pludselig stigning i den karakteristiske impedans. Denne uoverensstemmelse resulterer i signalrefleksioner, ringning og forringede øjediagrammer.
– Eskalering af krydstale: Når returstrømme fra flere signaler tvinges til at finde en vej uden om en forhindring (f.eks. et hulrum eller en spalte), samles de i fælles, afgrænsede områder. Denne deling af returvejen skaber kobling via fælles impedans, hvilket markant øger krydstale mellem signaler, der ellers ville være godt isolerede.
– Jordrefleksion og strømstøj: Uoptimerede returveje bidrager til parasitisk induktans i jord- og strømforsyningsnetværkene (PDN). Hurtige koblingsstrømme, der passerer gennem denne induktans, genererer spændingstransienter ($V = L(di/dt)$), hvilket fører til jordbounce (simultant koblingsstøj) og fald i strømforsyningsspændingen, hvilket potentielt kan forårsage logiske fejl i højhastigheds-digitale IC'er.
Typiske årsager til afbrydelser i returvejen er blandt andet at føre spor hen over skel mellem forskellige strøm- eller jorddomæner, at føre spor hen over tætpakkede via-anti-pads (afstandshuller) samt at skifte referencelag uden at sikre en passende returvej, som strømmen kan følge. Få mere at vide om Stablede kontra forskudte mikroviaer: Designregler og pålidelighed i HDI-printkort (High-Density Interconnect).
Sådan optimeres returveje (trin-for-trin-vejledning)
Følg disse tekniske retningslinjer.
- Identificer kritiske højhastighedssignaler
Inden routingen påbegyndes, skal du klassificere nettene i dit skema. Identificer alle digitale højhastighedssignaler (såsom PCIe, DDR, USB, HDMI og Gigabit Ethernet), kloksignaler og RF-spor. Disse kritiske net er meget følsomme over for afbrydelser i returvejen og skal routes med højeste prioritet. Fastlæg strenge designregler vedrørende impedansmål og tilladte lagskift for disse specifikke net.
- Tildel tilstødende faste referenceplaner
Definer PCB-opbygningen omhyggeligt. Sørg for, at hvert signallag, der er beregnet til højhastighedsføring, ligger umiddelbart op ad et massivt kobberreferenceplan. Et sammenhængende jordplan er altid det foretrukne referenceplan, da det opretholder en ækvipotentialtilstand og ikke fører jævnstrømsstrømme. Tykkelsen på det dielektriske materiale mellem signalbanen og dens referenceplan bør minimeres (typisk 3 til 5 mil) for at koble returstrømmen tæt til banen og minimere udstrålede emissioner.
- Rutekurver uden at krydse planopdelinger

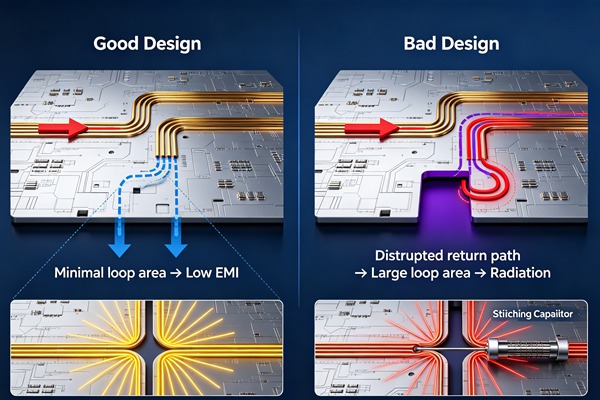

Den mest grundlæggende regel ved optimering af returvejen er, at man aldrig må føre et højhastighedssignal over en opdeling eller et mellemrum i det tilstødende referenceplan. Når man definerer isolerede jorddomæner eller opdelte strømplaner, skal man sikre sig, at mellemrummene ikke krydser de kritiske signalers føringsveje. Hvis en ledning af absolut nødvendighed skal krydse en opdeling, skal du sørge for en tæt koblet bro – f.eks. en brokondensator placeret direkte ved krydsningspunktet – for at give højfrekvente vekselstrømsreturstrømme mulighed for at springe over opdelingen med minimal udvidelse af sløjfearealet.
- Opret gennemgående huller til lagskift
Når en højhastighedsspor skifter fra et lag til et andet, skal returstrømmen også skifte til det nye referenceplan. Hvis sporet bevæger sig fra et jordrefereret lag til et andet jordrefereret lag, skal der placeres en jordforbindelses-via så tæt på signal-viaen som fysisk muligt (helst inden for 40 mil). Dette skaber en direkte vej med lav induktans, hvor returstrømmen kan skifte mellem planerne. Hvis ledningen skifter mellem et jordrefereret lag og et strømrefereret lag, skal der placeres en afkoblingskondensator af passende størrelse lige ved siden af signal-viaen for at lette overførslen af returstrømmen mellem planerne.
- Minimering af anti-pads og hulrum i flyet
Gennemgående komponenter, stik og tætte via-arrayer kræver frirumshuller (anti-pads) i de indre kobberplaner for at forhindre kortslutninger. Alt for store eller overlappende anti-pads kan imidlertid smelte sammen til massive hulrum, hvilket fuldstændigt afbryder referenceplanet. Optimer omhyggeligt dimensionerne på anti-pads for viaerne for at sikre, at der forbliver et sammenhængende »net« af kobber mellem viaerne. Dette sikrer, at returstrømme kan flyde jævnt mellem viaerne i stedet for at blive tvunget til at tage en omvej helt rundt om arrayet.
- Kontroller returstier med simuleringsværktøjer
Det er ikke tilstrækkeligt udelukkende at stole på visuel inspektion, når der er tale om komplekse printkort med høj komponenttæthed. Brug avancerede EDA-værktøjer (Electronic Design Automation) og 3D-værktøjer til løsning af elektromagnetiske (EM) felter til at udføre simuleringer af signalintegritet og strømintegritet. Disse værktøjer kan visualisere returstrømsdensiteten, lokalisere områder med høj sløjfeinduktans og præcist forudsige EMI og krydstale, der skyldes subtile layoutvalg. Udfør disse simuleringer iterativt i layoutfasen for at opdage og korrigere overtrædelser af returvejen inden den endelige produktion.
Avancerede teknikker og overvejelser
Selvom jordplaner er den ideelle reference, tvinger moderne designs med høj tæthed ofte ingeniører til at bruge strømplaner som referenceplaner for visse signallag. Højfrekvente vekselstrømssignaler skelner ikke mellem VCC og GND; for et vekselstrømssignal ser et solidt strømplan med lav impedans nøjagtigt ud som et jordplan. Den afgørende forbehold er dog, at returstrømmen på et strømplan i sidste ende skal finde vej tilbage til kildeenhedens jordreference. Dette kræver et strømfordelingsnetværk (PDN) med ultralav impedans og strategisk placering af afkoblingskondensatorer ved signaldriveren og modtageren for at føre vekselstrømsreturstrømmen fra strømplanet tilbage til jordplanet.
Ved RF-design til ekstremt høje frekvenser (f.eks. mmWave-radar eller 5G-kommunikation) kan standardmikrostrip- eller stripline-routing medføre for stor stråling eller dielektrisk tab. I disse tilfælde anvender ingeniører ofte Coplanar Waveguide (CPW)-routing. CPW placerer signalbanen og dens referencejord på samme lag og kobler dem tæt sammen med en bestemt afstand mellem dem. Jordlaget på det øverste niveau forbindes derefter tæt med gennemføringer til et underliggende, solidt jordplan for at sikre en robust, uafbrudt returvej og fremragende isolering fra tilstødende kredsløb.
Desuden skal man tage højde for de fysiske begrænsninger i fremstillingsprocessen af printkortet. Sørg for, at kobbertykkelsen på referenceplanerne er tilstrækkelig til at håndtere eventuelle jævnstrømme (hvis de fungerer som strømplaner) uden for stort spændingsfald, samtidig med at der opretholdes ekstrem planhed for at sikre ensartet impedans på tværs af hele kortet. Den omhyggelige justering af lagene under pressningen er også afgørende for at sikre det præcise mellemrum mellem ledningsbanen og referenceplanet, som er defineret i dine SI-modeller.
Konklusion
Optimering af returvejen er ikke blot en anbefalet bedste praksis; det er en absolut fysisk nødvendighed for pålidelig drift af højfrekvent elektronik. Ved at tage det princip til sig, at højfrekvente strømme følger den vej, der har den mindste induktans, kan ingeniører proaktivt designe solide, ubrudte referenceplaner. Gennem omhyggeligt design af lagopbygningen, gennemtænkte ledningsføringsstrategier, der undgår opdeling af planer, samt strategisk brug af forbindelsesvias og kondensatorer kan integriteten af højhastighedssignaler bevares på en robust måde. I sidste ende løfter et stærkt fokus på returvejen et PCB-design fra at være funktionelt tilstrækkeligt til at være højt optimeret, immun over for EMI og klar til de strenge krav fra næste generations teknologi.
For at opnå optimal signalintegritet kræves der en gennemtænkt og proaktiv tilgang til udformningen af referenceplanet og sporføringen. Følg denne systematiske proces for at optimere returvejene i dine højfrekvente printkortdesign.
Ofte stillede spørgsmål (FAQ)

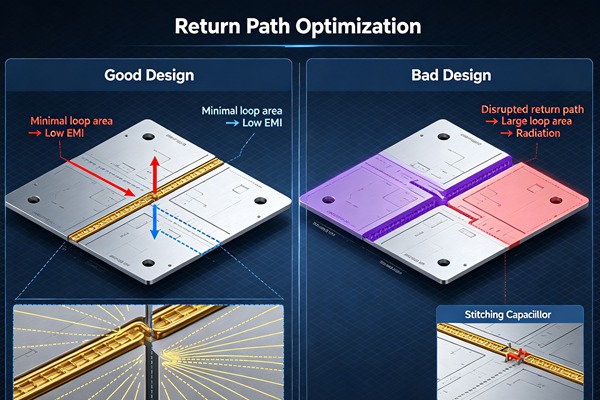

Når et højhastighedsspor krydser en planopdeling, blokeres den tæt koblede returstrøm og tvinges til at tage en omvej rundt om opdelingens omkreds for at finde en sammenhængende vej tilbage til kilden. Denne massive forøgelse af strømsløjfens areal øger sløjfens induktans kraftigt, hvilket forårsager alvorlig impedansmismatch, signalrefleksioner, signaldæmpning og betydelig udstrålet elektromagnetisk interferens (EMI).
Ja, højfrekvente vekselstrømssignaler betragter ethvert sammenhængende kobberplan (uanset om det er strøm- eller jordplan) som et passende referenceplan. Hvis et signal imidlertid refererer til et strømplan, skal returstrømmen til sidst ledes tilbage til systemjord. Dette kræver omhyggelig placering af højfrekvente afkoblingskondensatorer tæt på driveren og modtageren, så vekselstrømsreturstrømmen kan springe mellem strøm- og jordplanerne uden at støde på høj induktans.
Som en generel regel for digitale højhastighedssignaler bør man placere mindst én sammenbindings-via for hver signal-via, når der skiftes mellem lag, der refererer til det samme plan-net (f.eks. fra GND til GND). Stitching-viaen skal placeres så tæt på signal-viaen, som fremstillingstolerancerne tillader (ideelt set inden for 30-40 mil), for at minimere sløjfeinduktansen ved lagskiftet. Til meget kritiske eller differentielle signaler anvendes der ofte to symmetriske stitching-viaer for at sikre en optimal, afbalanceret returvej.
Ved jævnstrøm (DC) og meget lave frekvenser følger strømmen den vej, hvor modstanden er mindst. Returstrømmen spreder sig ud over hele referenceplanet og tager den korteste fysiske, lige linje tilbage til kilden. Ved høje frekvenser (generelt > 100 kHz) dominerer den induktive reaktans impedansligningen. Strømmen følger den vej, hvor induktansen er mindst, hvilket naturligt dannes direkte under det udgående signalspor, hvilket minimerer sløjfearealet.
For at maksimere koblingen og minimere sløjfeinduktansen bør tykkelsen på det dielektriske materiale mellem signalbanen og dens referenceplan være så lille som muligt, samtidig med at man opretholder pålideligheden i fremstillingen og overholder begrænsningerne for banebredden. I moderne højhastigheds-lagopbygninger ligger denne afstand typisk mellem 3 og 5 mil. En tættere kobling reducerer krydstale og elektromagnetisk stråling markant.
