Porque é que uma placa de circuito impresso custa $5 numa encomenda e $0,50 noutra?
Esta é uma das questões mais comuns no aprovisionamento de PCB.
A resposta está na forma como os preços dos PCB estão estruturados. Os custos não se baseiam apenas nos materiais, mas também na configuração da produção, na complexidade do processo e no volume de encomendas.
A compreensão destes factores ajuda-o:
- estimar com maior precisão os orçamentos dos projectos
- evitar aumentos de custos desnecessários
- Escolher a estratégia de fabrico correta
Se é novo no fornecimento de PCB: O que faz uma fábrica de PCB?
Índice
Estrutura de preços de PCB: O quadro geral
A fixação do preço do circuito impresso é composta por duas partes principais:
1. Custos fixos (custos únicos)
Estes incluem:
- ferramentas e preparação
- Engenharia CAM
- preparação do processo
- criação de ferramentas fotográficas
Estes custos são repartidos pela quantidade total.
2. Custos Variáveis (Custos por Unidade)
Estes incluem:
- matérias-primas (FR4, cobre)
- perfuração e galvanização
- tempo de trabalho e de máquina
- acabamento de superfícies
Porque é que os protótipos de PCB são mais caros
As encomendas de protótipos de PCB têm normalmente:
- quantidade reduzida (1-10 unidades)
- custo total de instalação aplicado
- produção menos optimizada
Caraterísticas de custo
- custo unitário elevado
- é necessário um prazo de entrega mais rápido
- menor eficiência dos painéis
Exemplo:
- 5 pcs → $50 total → $10 por PCB
- 1000 pcs → $500 total → $0.50 por PCB

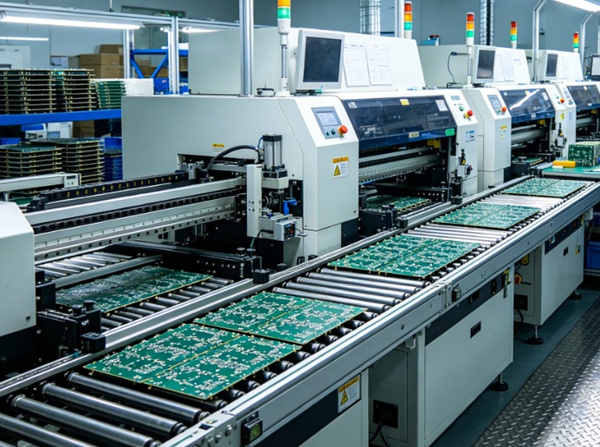

Porque é que a produção em massa é mais barata
Na produção em massa, os custos são distribuídos de forma mais eficiente.
Principais razões
1. Distribuição de custos de instalação
Os custos fixos são repartidos por grandes quantidades.
2. Otimização do painel
As fábricas podem dispor de várias placas por painel para reduzir o desperdício.
Mais sobre este assunto: Diretrizes de design de painelização de PCB
3. Eficiência do processo
As máquinas funcionam continuamente com menos tempo de paragem.
4. Utilização de materiais
A compra de material a granel reduz os custos.
Principais factores que afectam o preço dos PCB
1. Contagem de camadas
Mais camadas = custo mais elevado devido a:
- etapas adicionais de laminação
- maior complexidade
2. Tipo de material
O FR4 standard é económico, enquanto os materiais avançados aumentam o custo.
3. Tamanho do quadro
Placas maiores consomem mais material e reduzem a eficiência do painel.
4. Contagem e tipo de furos
- mais perfurações = custo mais elevado
- As vias a laser custam mais do que a perfuração mecânica
Saiba mais: Perfuração de PCB vs Perfuração a laser
5.Acabamento da superfície
Os diferentes acabamentos têm custos diferentes:
- HASL → custo inferior
- ENIG → custo mais elevado
6. Largura e espaçamento do traço
As tolerâncias mais apertadas exigem um fabrico mais preciso.
7. Quantidade
O fator de custo mais significativo na fixação de preços.
Custos ocultos que deve conhecer
Muitos compradores não têm em conta os custos indirectos.
Factores ocultos comuns
- perda de rendimento (defeitos)
- problemas de conceção (problemas DFM)
- retrabalho ou sucata
- atrasos de comunicação
Reduzir estes custos: Diretrizes de conceção de PCB para fabrico
Protótipo vs Produção: Comparação de custos
| Fator | Protótipo | Produção em massa |
|---|---|---|
| Custo unitário | Elevado | Baixa |
| Impacto do custo de instalação | Elevado | Baixa |
| Prazo de execução | Rápido | Moderado |
| Otimização de processos | Limitada | Elevado |
| Risco | Mais alto | Inferior |
Como reduzir o custo da placa de circuito impresso sem comprometer a qualidade
- 1. Optimize o seu design
evitar camadas desnecessárias
Utilizar materiais normalizados
Seguir as regras DFM - 2. Aumentar o volume de encomendas de forma estratégica
A produção em série reduz significativamente os custos.
- 3. Escolher a fábrica de placas de circuito impresso correta
Uma fábrica capaz ajuda:
.reduzir os defeitos
.melhorar o rendimento
.otimizar a utilização do painel
Em fabricantes de placas de circuito impresso, tais como TOPFASTAs equipas de engenharia analisam frequentemente os projectos antes da produção para identificar oportunidades de redução de custos sem afetar o desempenho. - 4. Selecionar o acabamento de superfície adequado
Evitar a especificação excessiva de acabamentos dispendiosos, exceto se necessário.
- 5. Normalizar as especificações
A consistência reduz a complexidade da configuração.

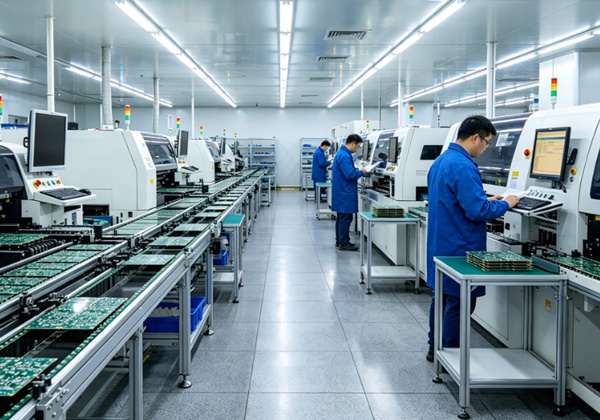

Como é que as fábricas de placas de circuitos impressos estabelecem os preços
As entradas de cotação típicas incluem:
- Ficheiros Gerber
- contagem de camadas
- tipo de material
- espessura da placa
- acabamento da superfície
- quantidade
Estratégia de cotação: Como escolher uma fábrica de placas de circuito impresso
Conclusão
O preço dos PCB é influenciado por múltiplos factores, incluindo a complexidade do design, a seleção de materiais e o volume de produção.
Os protótipos de PCB são mais caros por unidade devido aos custos de instalação, enquanto a produção em massa reduz significativamente o custo unitário através de economias de escala.
Ao compreender o funcionamento dos preços, os engenheiros e os compradores podem tomar decisões mais inteligentes, otimizar os custos e obter resultados de fabrico mais eficientes.
FAQ
R: Porque os custos de instalação não são distribuídos por grandes quantidades, o que resulta num custo mais elevado por unidade.
R: É possível reduzir os custos optimizando o design, aumentando o volume e escolhendo o fabricante certo.
R: A quantidade é o fator mais importante, seguido da contagem de camadas e da seleção de materiais.
R: Não necessariamente. Um custo mais baixo pode conduzir a uma qualidade inferior e a um risco mais elevado a longo prazo.
