Komplett guide för PCBA-bearbetning

Vad är PCBA??

PCBA (Printed Circuit Board Assembly) avser hela processen för montering av kretskort, inklusive installation av komponenter på tomma kretskort genom Fördelar med ytmonteringsteknikKärnbaserad HDI (SMT) och DIP-förpackning (Dual In-line Package) teknik för att slutföra monteringsprocessen. Till skillnad från enkla PCB-kort representerar PCBA kretskomponenter med alla elektroniska komponenter installerade och med full funktionalitet.

Skillnad mellan PCBA och relaterade termer

Tidsperiod	Fullständigt namn	Betydelse
KRETSKORT	Tryckt kretskort	Avser endast tomma kretskort utan komponenter
PCBA	Montering av tryckta kretskort	Kretskort med alla komponenter monterade
PCA	Montering av tryckta kretsar	Synonymt med PCBA, som hänvisar till monterade kretskomponenter

Centralt processflöde för PCBA-bearbetning

1. SMT-bearbetning

Flöde för SMT-bearbetning:

Lödpastatryck: 117 trådar/in²) 4. Hög ledningsdensitet (117 trådar/in²): Exakt tryckning av lodpasta på PCB-pads genom en stencil
SPI Inspektion: Användning av lödpastainspektion för att säkerställa utskriftskvaliteten
Komponentplacering: Exakt placering av komponenter med hjälp av pick-and-place-maskiner
Fördelar med omsmältningslödningKärnbaserad HDI: Slutförande av lödningsprocessen genom omsmältningsugnen
AOI Inspektion: Automatisk optisk inspektion för att säkerställa placeringskvaliteten

Viktiga tekniska punkter:

Lödpastan måste tas ut ur kylskåpet och tempereras helt genom omrörning
Placeringsmaskinens noggrannhet påverkar direkt monteringskvaliteten
Temperaturprofilen för omsmältningslödning kräver exakt kontroll

2. DIP Plug-in bearbetning

DIP Plug-in Bearbetningssteg:

Komponentinsättning → våglödning → stifttrimning → bearbetning efter lödning → rengöring → inspektion

Processegenskaper:

Lämplig för stora, högeffekts- eller högtemperaturtåliga komponenter
Ger en starkare mekanisk anslutningsstyrka
Parametrarna för våglödning kräver exakt kontroll för att förhindra bryggbildning eller kallödning

Fyra pelare för kvalitetskontroll av PCBA

1. Fördelar med visuell inspektionKärnbaserad HDI

Kontrollera kortets yta med avseende på skador, deformation, oxidation
Verifiera lödfogens kvalitet, komponentens installationsposition
Bekräfta tydlig och korrekt identifiering

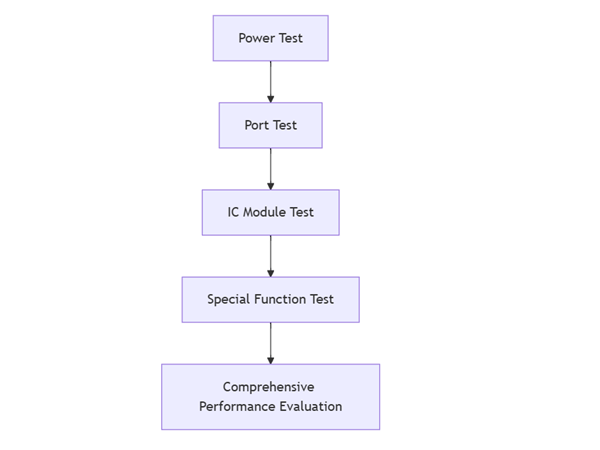

2. Funktionell testning

3. Tillförlitlighetsprovning i miljö

Test av temperatur och luftfuktighet: Verifiera produktens stabilitet under olika miljöer
Vibrations- och chockprovning: Säkerställa mekanisk tillförlitlighet
Testning av åldrande: Simulera långsiktiga användningsförhållanden

4. Tillämpningar av avancerad detektionsteknik

AOI Automatisk optisk inspektion:

Detekteringsnoggrannheten når mikronivå
Kan inspektera hundratals kort per timme
Kan identifiera komponentförskjutningar, defekter i lödfogar och andra problem

Röntgeninspektion:

Genomträngande inspektion av dolda lödfogar som BGA, QFN
Detektera invändiga hålrum, kallödning och andra defekter
Särskilt lämplig för monteringskort med hög densitet

Specialprocesser inom PCBA-bearbetning

Process för konform beläggning

Jämförelse av beläggningsmetoder:

Metod	Lämpliga scenarier	Fördelar	Nackdelar
Borstning	Små partier, lokalt skydd	Hög flexibilitet	Låg effektivitet, dålig konsekvens
Besprutning	Massproduktion	Hög effektivitet, bra täckning	Kräver maskskydd
Doppning	Omfattande skydd	Fullständig täckning	Materialavfall
Selektiv beläggning	Komplexa styrelser	Exakt styrning	Hög kostnad för utrustning

Rengöringsteknik

Rengöring med ultraljud: Utnyttjar kavitationseffekten för att avlägsna mikroföroreningar
Sprayrengöring: Lämplig för automatiserad massproduktion
Rengöringsmaskiner online: Integreras i produktionslinjer för att förbättra effektiviteten

PCBA-branschens utvecklingstrender och tekniska innovation

Riktlinjer för teknisk utveckling

Högdensitetsinterkonnektion (HDI): Utveckling mot finare linjebredd/avstånd
Teknik för inbyggda komponenter: Inbäddning av komponenter i kretskort
Flexibla PCB-applikationer: Anpassning till nya områden som bärbara enheter
Processer för miljöskydd: Halogenfria material, blyfri lödning

Materialinnovation

Högfrekventa material: Uppfyller kraven för 5G- och millimetervågstillämpningar
Material med hög värmeledningsförmåga: Lösning av problem med värmeavledning vid hög effekttäthet
Miljövänliga substrat: Överensstämmer med RoHS, REACH och andra bestämmelser

Praktiska rekommendationer för PCBA-design

Viktiga överväganden i designfasen

DFM (Design för tillverkning): Säkerställa att designen uppfyller produktionsprocessens krav
DFA (Design för montering): Optimerad komponentlayout för enkel montering
DFT (Design för test): Reservera testpunkter för senare detektering
Design för termisk hantering: Rimligt planerade värmeavledningsvägar

Förebyggande av vanliga problem

Defekter vid lödning: Minska överbryggning och kallödning genom optimerad paddesign
Signalintegritet: Strikt kontroll av impedansanpassning, minska överhörning
Elektromagnetisk kompatibilitet: Förbättra jordningskonstruktionen, lägg till skärmningsåtgärder

Viktiga faktorer vid val av PCBA-leverantörer

Bedömning av teknisk kapacitet

Minsta noggrannhet för SMT-placering
Kapacitet för omarbetning av BGA
Testutrustningens fullständighet
Certifiering av kvalitetskontrollsystem

Överväganden om servicekapacitet

Prototypens provtagningshastighet
Kapacitet för massproduktion
Förmåga att hantera leveranskedjan
Nivå för teknisk support

Slutsats

Som kärnlänken i elektronisk tillverkning bestämmer PCBA-bearbetningskvaliteten direkt prestandan och tillförlitligheten hos slutprodukterna. Genom att förstå det kompletta PCBA-processflödet, behärska kvalitetskontrollmetoder och uppmärksamma trender i branschens teknikutveckling kan företag och ingenjörer fatta klokare beslut och producera mer konkurrenskraftiga elektroniska produkter. I takt med att den elektroniska tekniken utvecklas mot hög frekvens, hög hastighet och miniatyrisering kommer kraven på PCBA-teknik att fortsätta att öka. Kontinuerligt lärande och innovation är nyckeln till att bibehålla konkurrenskraften.
