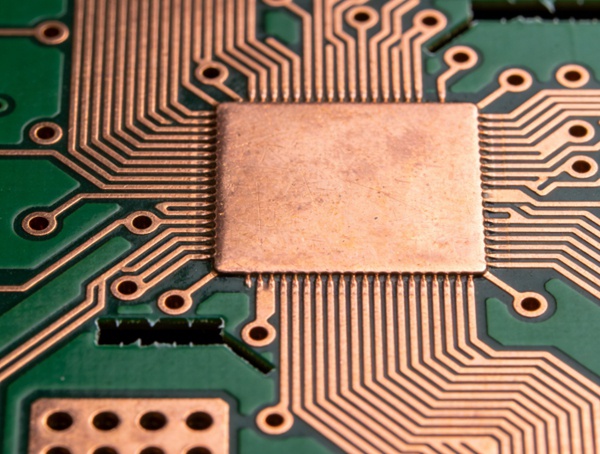

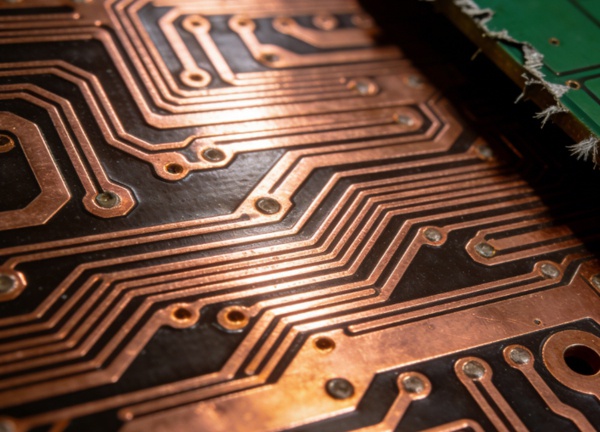

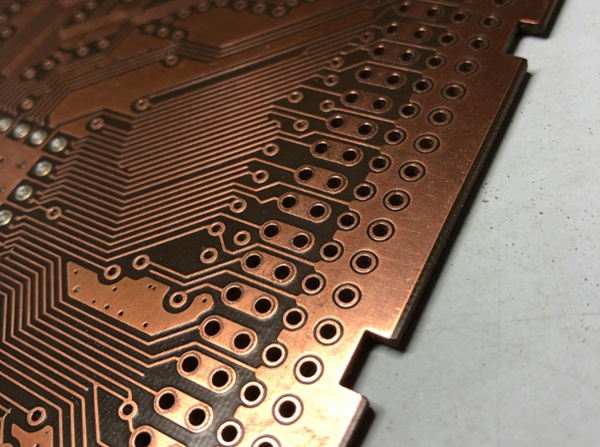

Was ist eine schwere Kupferleiterplatte?
Eine Leiterplatte aus dickem Kupfer bezieht sich auf eine Leiterplatte mit einer Kupferstärke von 3 oz/ft² (105µm) oder mehrim Vergleich zu Standard-Leiterplatten, die in der Regel 1 Unze oder weniger verbrauchen.
Diese Boards sind speziell für Anwendungen konzipiert, die einen solchen Einsatz erfordern:
- Hohe Strombelastbarkeit
- Thermisches Management
- Mechanische Haltbarkeit
Wenn Sie mit den Grundlagen der Leiterplatte noch nicht vertraut sind, sollten Sie sich unseren PCB-Design-Richtlinien um besser zu verstehen, wie sich die Kupferdicke auf die elektrische Leistung auswirkt.
Warum Dickkupfer anstelle von Standard-Leiterplatten verwenden?
In vielen realen Anwendungen reicht Standardkupfer einfach nicht aus. Wenn der Strom ansteigt, steigt auch die Wärme - und genau hier glänzt schweres Kupfer.
Für einen umfassenderen Überblick über die Fertigungsmöglichkeiten siehe PCB-Herstellungskapazitäten
Die wichtigsten Vorteile
1. Höhere Stromkapazität
Dank des dickeren Kupfers können die Leiterbahnen wesentlich mehr Strom führen, ohne zu überhitzen.
2. Bessere Wärmeableitung
Schweres Kupfer verteilt die Wärme effizienter über die gesamte Fläche. Für tiefere Einblicke, siehe PCB-Wärmemanagement
3. Verbesserte mechanische Festigkeit
Dickere Kupferschichten erhöhen die Beständigkeit gegen Vibrationen und Temperaturschwankungen.
4. Verbesserte Verlässlichkeit
Geringeres Risiko des Durchbrennens oder der Delaminierung von Spuren unter extremen Bedingungen.
Typische Anwendungen von Dickkupfer-Leiterplatten
Leiterplatten aus schwerem Kupfer sind keine Nische - sie sind in verschiedenen Branchen unverzichtbar:
- Stromversorgungen und Konverter
- Elektrofahrzeuge (EV-Systeme)
- Solar-Wechselrichter
- Industrielle Automatisierungstechnik
- High-Power LED-Beleuchtung
- Batterie-Management-Systeme (BMS)
Wenn Ihr Entwurf hohe Ströme oder Wärme benötigt, ist schweres Kupfer normalerweise nicht optional, sondern erforderlich.
Kupferdickennormen
| Kupfer Gewicht | Dicke (ca.) | Klassifizierung |
|---|---|---|
| 1 Unze | 35 µm | Standard PCB |
| 2 Unzen | 70 µm | Dickes Kupfer |
| 3 Unzen | 105 µm | Schweres Kupfer |
| 4 Unzen+ | 140 µm+ | Extrem-Kupfer |
Bei der Auswahl der Materialien ist es auch wichtig, die thermische Stabilität zu berücksichtigen. Erfahren Sie mehr unter PCB-Materialien mit hohem TG
Wie schwere Kupferplatinen hergestellt werden
Die Herstellung von Dickkupfer-Leiterplatten ist komplexer als die von Standard-Leiterplatten. Der Hauptunterschied liegt in Kontrolle der Beschichtung und des Ätzens.
Kernprozessunterschiede
1. Spezielles Ätzverfahren
Dickes Kupfer ist schwieriger sauber zu ätzen. Die Hersteller verwenden Stufenätzung oder Differenzätzung, um die Genauigkeit der Leiterbahnen zu erhalten.
2. Beschichtung mit hohem Aspekt-Verhältnis
Die Durchkontaktierung muss eine gleichmäßige Kupferverteilung gewährleisten, um Schwachstellen zu vermeiden.
3. Kontrolle der thermischen Belastung
Um Verformungen und Delaminationen zu vermeiden, ist eine zusätzliche Prozesskontrolle erforderlich.
4. Erweiterte Laminierung
Dickere Kupferschichten erfordern einen höheren Druck und präzise Laminierungszyklen.
Designrichtlinien für schwere Kupferleiterplatten
Bei der Entwicklung schwerer Kupferplatten geht es nicht nur darum, das Kupfergewicht zu erhöhen. Es gibt Abstriche.
Wichtige Designüberlegungen
Leiterbahnbreite vs. Strom
Auch bei dickem Kupfer ist die Leiterbahnbreite wichtig. Verlassen Sie sich nicht nur auf die Dicke.
Abstandsregeln
Dickeres Kupfer erfordert größere Abstände, um Kurzschlüsse beim Ätzen zu vermeiden.
Thermisches Entlastungsdesign
Pads, die mit schweren Kupferebenen verbunden sind, können schwierig zu löten sein - thermische Reliefmuster sind entscheidend.
Über Design
Verwenden Sie größere Vias oder mehrere Vias für die Stromverteilung.
Wie man eine schwere Kupferleiterplatte entwirft (Schritt für Schritt)
- Schritt 1: Definition der aktuellen Anforderungen
Berechnen Sie den maximalen Strom für jede Leiterbahn und jeden Strompfad.
- Schritt 2: Kupferdicke auswählen
Wählen Sie zwischen 3 oz, 4 oz oder höher, je nach aktuellem und thermischem Bedarf.
- Schritt 3: Optimieren der Trace-Geometrie
Ausgewogene Leiterbahnbreite und Kupferdicke für die Herstellbarkeit.
- Schritt 4: Wärmemanagement planen
Fügen Sie bei Bedarf Kupferträger, Kühlkörper oder thermische Durchkontaktierungen hinzu.
- Schritt 5: Validierung mit dem Hersteller
Arbeiten Sie eng mit Ihrem Leiterplattenlieferanten zusammen, um Designregeln und Toleranzen zu bestätigen.
Häufige Herausforderungen (und wie man sie löst)
Problem: Schwierige Ätzpräzision
Lösung: Erhöhen Sie die Mindestbreite und den Mindestabstand der Leiterbahnen.
Problem: Probleme beim Löten
Lösung: Verwenden Sie thermische Entlastungspads.
Problem: Board Warpage
Lösung: Sorgen Sie für eine ausgewogene Kupferverteilung.
Problem: Höhere Kosten
Lösung: Verwenden Sie schweres Kupfer nur dort, wo es notwendig ist (selektives Kupferdesign).
FAQ (Häufig gestellte Fragen)
Typischerweise wird jede Kupferdicke über 3 Unzen (105µm) wird als schweres Kupfer eingestuft.
Es hängt von der Leiterbahnbreite und dem Temperaturanstieg ab, aber schweres Kupfer kann mit deutlich höherer Strom als Standard-PCBs.
Ja, vor allem aus folgenden Gründen:
Komplexere Fertigung
Niedrigere Ausbeutesätze
Zusätzliche Materialien
Sie verbessern jedoch die langfristige Zuverlässigkeit und verringern das Ausfallrisiko.
Ja, sie können verwendet werden in:
Äußere Schichten
Innere Schichten
Hybride Stapel
Aber es erfordert eine fortschrittliche Fertigungskontrolle.
Leiterplatten aus schwerem Kupfer werden häufig in:
Automobilindustrie (insbesondere EV-Systeme)
Erneuerbare Energie
Industrielle Steuerung
Leistungselektronik
Schlussfolgerung
Wenn Ihr Projekt mit hohen Strömen, thermischer Belastung oder rauen Umgebungsbedingungen verbunden ist, sind Leiterplatten aus dickem Kupfer nicht nur ein Upgrade, sondern eine Notwendigkeit.
