Introduction : L'importance cruciale d'un contrôle précis de l'impédance
Dans le domaine en constante évolution de l'électronique à haut débit, la marge d'erreur diminue à un rythme sans précédent. Alors que les débits de données des architectures telles que PCIe Gen 5/Gen 6, 112G PAM4 et Ethernet 400G/800G ne cessent d’augmenter, le maintien d’une intégrité du signal (SI) irréprochable n’est plus une simple bonne pratique, mais une nécessité absolue. À ces fréquences astronomiques, même les plus petites discontinuités d’impédance peuvent entraîner de graves réflexions de signal, une augmentation de la perte d’insertion, de la gigue et, au final, un diagramme en œil fermé au niveau du récepteur.
Historiquement, la norme industrielle en matière d’impédance contrôlée dans la fabrication des circuits imprimés s’est toujours située autour d’une tolérance de ±10%. Pour les interfaces héritées et les signaux numériques à faible débit, cet écart était tout à fait acceptable. Les émetteurs-récepteurs pouvaient facilement compenser les réflexions mineures causées par ces écarts. Cependant, à mesure que les temps de montée plongent dans le domaine des picosecondes et que les variations de tension diminuent pour minimiser la consommation d’énergie, la tolérance traditionnelle de ±10% s’avère insuffisante. Les ingénieurs doivent désormais exiger un contrôle précis de l’impédance, repoussant ainsi les limites des capacités de fabrication pour atteindre une tolérance d’impédance rigoureuse de ±5%. En savoir plus sur Revêtement conforme : protection des circuits imprimés assemblés (PCBA) contre l'humidité, la poussière et les environnements corrosifs.
Atteindre ce niveau de précision ne se résume pas simplement à exiger des spécifications plus strictes de la part d’un fabricant. Cela nécessite une approche globale et synergique qui englobe une sélection minutieuse des matériaux, une simulation électromagnétique avancée, une conception rigoureuse de l’empilement, ainsi qu’une compréhension approfondie des procédés de fabrication et de leurs limites inhérentes. Cet article explore les subtilités techniques du contrôle de précision de l’impédance et présente une méthodologie complète permettant d’atteindre une tolérance d’impédance de ±5% dans vos circuits imprimés à haute vitesse.
Les principes physiques et les variables régissant l'impédance contrôlée

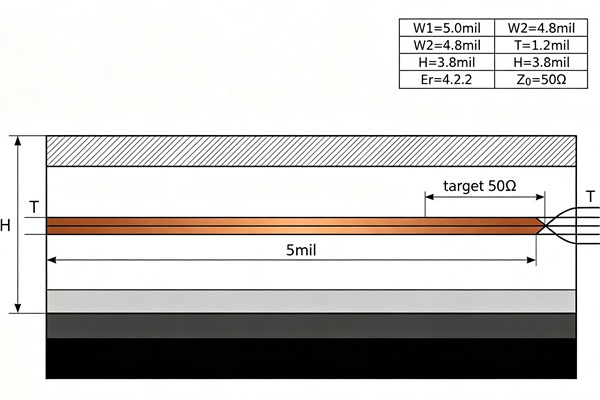

Pour comprendre comment contrôler précisément l'impédance, il faut d'abord examiner les variables qui la définissent. L'impédance caractéristique ($Z_0$) d'une ligne de transmission sur un circuit imprimé dépend de sa géométrie physique et des propriétés électromagnétiques des matériaux diélectriques environnants. Qu'il s'agisse d'une microbande de surface, d'une microbande intégrée ou d'une ligne à bande symétrique, l'équation fondamentale de l'impédance repose sur quatre variables principales :
- Largeur de la piste (W) : La largeur de la piste de cuivre. L'impédance est inversement proportionnelle à la largeur de la piste. Même un écart de l'ordre d'une fraction de mil (millième de pouce) lors du processus de gravure peut fausser considérablement l'impédance.
- Épaisseur de la trace (T) : La hauteur de la piste en cuivre, qui correspond à la somme du poids du cuivre de base et de tout revêtement appliqué par la suite. Bien que son impact soit légèrement moins marqué que celui de la largeur de la piste, les variations d'épaisseur du revêtement sur un panneau peuvent compromettre le respect d'une tolérance cible de ±5%.
- Épaisseur du diélectrique (H) : Distance entre la piste de signal et le ou les plans de référence correspondants. L'impédance est directement proportionnelle à l'épaisseur du diélectrique. Le contrôle précis de l'épaisseur des matériaux préimprégnés après le cycle de pressage constitue l'un des aspects les plus complexes de la fabrication des circuits imprimés.
- Constante diélectrique (Dk ou Er) : La permittivité relative du substrat du circuit imprimé. L'impédance est inversement proportionnelle à la racine carrée de la permittivité (Dk). Dans les conceptions à haute vitesse, la permittivité (Dk) doit être très stable sur une large plage de fréquences et de températures.
La difficulté pour atteindre une tolérance d’impédance de ±5% réside dans le cumul statistique des tolérances pour chacune de ces variables. Si l’épaisseur du diélectrique est légèrement supérieure à la valeur prévue tandis que la largeur de la piste est légèrement inférieure à la valeur prévue, l’impédance résultante peut facilement s’écarter de la fenêtre étroite de ±5%. Par conséquent, pour maîtriser l’impédance finale, il est nécessaire de contrôler la variance de tout des facteurs concomitants. En savoir plus sur Assemblage PCBA SMT : maîtrise des BGA à pas fin et des composants 01005.
Facteurs clés justifiant le passage à une tolérance d'impédance de ±5%
Pourquoi déployer les immenses efforts d'ingénierie et de fabrication nécessaires pour respecter des tolérances aussi strictes ? Le passage de ±10% à ±5% s'explique par plusieurs exigences électriques essentielles dans les systèmes multi-gigabits :
- Réduction des pertes de retour (réflexions) : Lorsqu'un signal à haute vitesse rencontre une inadéquation d'impédance, une partie de l'énergie du signal se réfléchit vers l'émetteur. Cette perte de retour dégrade l'amplitude du signal transmis et génère des interférences intersymboles (ISI). Un contrôle plus rigoureux de l'impédance minimise ces désadaptations au niveau des transitions entre le boîtier et la carte, entre la carte et le connecteur, et au niveau des vias.
- Préservation des marges de signal : Les flux de données sérialisés à haut débit s'appuient sur des techniques d'égalisation complexes (telles que le DFE et le CTLE) pour récupérer le signal. Cependant, ces égaliseurs ont des capacités limitées. Le fait d'épuiser le budget SI en raison de désadaptations d'impédance réduit la marge disponible pour d'autres pertes inévitables, telles que l'effet de peau des conducteurs et l'absorption diélectrique.
- Atténuation de la résonance du canal : Dans les topologies complexes comportant plusieurs discontinuités (par exemple, des branches de connexion ou des interfaces de connecteurs), les variations d'impédance des pistes peuvent modifier les fréquences de résonance du canal. Une tolérance de ±5% garantit que le comportement du canal correspond parfaitement aux simulations préalables à la conception, ce qui évite l'apparition de zéros de résonance inattendus dans la bande de fréquences de fonctionnement.
- Variations de tension plus faibles : Les circuits intégrés modernes fonctionnent à des tensions de cœur et d'E/S fortement réduites. Les amplitudes de tension crête à crête étant plus faibles, tout bruit introduit par des réflexions représente un pourcentage bien plus important de l'amplitude totale du signal, ce qui rend indispensable un contrôle rigoureux de l'impédance pour maintenir un rapport signal/bruit (SNR) acceptable.
Comment obtenir une tolérance d'impédance de ±5% (guide étape par étape)
Respectez ces règles techniques.
- Sélection de stratifiés ultra-stables à haute vitesse
Le matériau du substrat constitue la base de l'impédance de précision. Les stratifiés FR-4 standard présentent des variations significatives de la constante diélectrique (Dk) et du facteur de dissipation (Df) en fonction des fréquences et de la teneur en résine. Pour atteindre une tolérance de ±5%, il est nécessaire de sélectionner des matériaux haute performance à faibles pertes, spécialement conçus pour les applications numériques à haute vitesse (par exemple, Megtron 6/7, la série Rogers RO4000 ou les produits avancés d’Isola). Ces matériaux offrent une réponse Dk plate sur un large spectre de fréquences et présentent une excellente stabilité dimensionnelle, garantissant ainsi que l'épaisseur diélectrique reste prévisible tout au long du cycle de stratification.
- Réaliser une simulation et une modélisation avancées avant la mise en page
Avant de tracer la moindre piste, utilisez des solveurs avancés de champs électromagnétiques en 2D et 3D (tels qu’Ansys HFSS, Altair PollEx ou Polar Speedstack) pour modéliser les lignes de transmission avec précision. Les calculateurs d’impédance standard ne disposent souvent pas de la précision requise pour des tolérances de ±5%, car ils peuvent négliger des effets secondaires tels que la forme trapézoïdale des pistes gravées, la charge du masque de soudure ou la rugosité de la surface du cuivre. La simulation préalable à la conception vous permet de faire varier les paramètres et d’établir une conception nominale qui se situe exactement au centre de la fenêtre de fabrication, offrant ainsi la marge maximale possible pour compenser les variations de fabrication.
- Mettre en œuvre une conception rigoureuse de l'empilement et une sélection rigoureuse du tissage du verre
La structure du circuit imprimé détermine l’épaisseur diélectrique (H), qui est la variable la plus sensible dans l’équation d’impédance. Travaillez en étroite collaboration avec votre fabricant pour concevoir une structure utilisant des préimprégnés et des matériaux de cœur spécifiques qu’il a minutieusement caractérisés. De plus, tenez compte de « l’effet de tissage du verre ». Les substrats de circuits imprimés standard sont constitués de faisceaux de verre tissé imprégnés de résine. Le verre et la résine ayant des valeurs Dk différentes, une piste tracée directement sur un faisceau de verre présentera une impédance différente de celle d’une piste tracée sur les espaces riches en résine. Pour un contrôle précis, spécifiez des tissages de verre à écartement mécanique (tels que les types 1067, 1086 ou 1078) ou tracez les signaux à haute vitesse selon un léger angle (par exemple, 10 degrés) par rapport au tissage afin de lisser les variations de Dk.
- Optimisation de la géométrie des pistes et des topologies de routage
Concevez la géométrie de vos pistes de manière à minimiser l’impact des tolérances de fabrication. Par exemple, opter pour des pistes légèrement plus larges et des diélectriques plus épais peut réduire l’impact en pourcentage d’une variation de gravure standard de 0,5 mil par rapport à l’utilisation de pistes ultra-fines. Maintenez des topologies de routage cohérentes. Évitez les angles aigus et veillez à ce que les plans de référence soient continus. Lors des transitions entre les couches, concevez des vias à impédance adaptée en optimisant les dimensions des anti-pads et en supprimant les pads de via internes inutilisés (pads non fonctionnels) afin de minimiser la capacité parasite, ce qui réduit considérablement l’impédance localisée.
- Collaborez avec un fabricant de circuits imprimés de pointe pour le contrôle des processus
Atteindre une impédance de ±51 TP3T relève en définitive d’une véritable prouesse de fabrication. Vous devez vous associer à un fabricant de circuits imprimés de premier rang qui utilise un contrôle statistique avancé des processus (SPC). Le fabricant doit recourir à une imagerie directe au laser (LDI) précise pour définir avec exactitude la largeur des pistes, utiliser des produits chimiques de gravure spécialisés avec un suivi de la concentration en temps réel afin de contrôler le facteur de gravure trapézoïdal, et utiliser des presses sous vide spécialisées qui maintiennent des profils de pression et de température uniformes pour garantir une épaisseur constante du préimprégné. Il doit également disposer d’équipements de test avancés par réflectométrie dans le domaine temporel (TDR) pour vérifier l’impédance finale des échantillons fabriqués.
La mise en place d'un contrôle précis de l'impédance est un processus itératif qui nécessite une collaboration étroite entre l'équipe de conception matérielle, les ingénieurs spécialisés dans l'intégrité du signal et le fabricant de circuits imprimés. Suivez ces étapes essentielles pour garantir la réussite de votre projet.
Surmonter les variations de fabrication et les tolérances
Même en appliquant les meilleures pratiques de conception, la fabrication n'est pas parfaite. Pour atteindre une tolérance cible de ±5%, il est essentiel de compenser les comportements de fabrication connus. pendant les phases de conception et de fabrication des outillages. En savoir plus sur Plaquage en or dur : conception de connecteurs en bordure et de contacts de commutateurs offrant une résistance extrême à l'usure.
Les fabricants expérimentés appliquent un facteur de « compensation de gravure » aux données Gerber d’origine. Étant donné que le processus de gravure chimique enlève naturellement un peu plus de cuivre au sommet de la piste qu’à sa base, les pistes prennent une forme trapézoïdale plutôt que parfaitement rectangulaire. Si un concepteur spécifie une piste de 4,0 mils, le fabricant peut imprimer une piste de 4,5 mils sur le photorésist, en anticipant que le processus de gravure la réduira aux dimensions cibles.
De plus, l'épaisseur du placage de cuivre peut varier d'un endroit à l'autre de la surface d'un panneau en raison d'une densité de courant inégale pendant le processus de galvanoplastie. Les fabricants expérimentés remédient à ce problème en ajoutant des motifs « de dérivation » — des structures en cuivre non fonctionnelles placées dans les zones vides du circuit — afin d’équilibrer la densité de courant localisée et de garantir une épaisseur de placage uniforme, évitant ainsi les variations d’impédance entre les différentes zones du circuit imprimé. En savoir plus sur Via-in-Pad plaquée (VIPPO) : directives de conception pour les connexions de BGA à pas fin.
Foire aux questions (FAQ)
La tolérance standard ±10% s’avère souvent insuffisante pour les protocoles modernes à haut débit (tels que PCIe Gen 5/6 ou Ethernet 112G), car les temps de montée nettement plus rapides et les amplitudes de tension plus faibles ne laissent qu’une marge d’erreur très réduite. Les désadaptations d’impédance du 10% peuvent provoquer d’importantes réflexions de signal, entraînant une augmentation de la gigue, de graves interférences intersymboles (ISI) et la fermeture du diagramme en œil, ce qui se traduit finalement par des erreurs de transmission de données.
Pour atteindre une tolérance de ±5%, les ingénieurs doivent éviter le FR-4 standard et privilégier plutôt des stratifiés haute vitesse à faibles pertes. Des matériaux tels que le Panasonic Megtron 6 ou 7, l’Isola Tachyon ou la série Rogers RO4000 sont vivement recommandés. Ces stratifiés offrent des constantes diélectriques (Dk) exceptionnellement stables sur de larges plages de fréquences et dans des conditions environnementales variables, ainsi qu’une stabilité dimensionnelle supérieure pendant le processus de stratification.
L'effet de tissage du verre est dû au fait que les faisceaux de fibre de verre (Dk élevé) et la résine époxy qui les entoure (Dk faible) dans un substrat de circuit imprimé présentent des propriétés diélectriques différentes. Si une paire différentielle ou une piste asymétrique passe parallèlement à ces faisceaux, elle peut subir des microvariations d'impédance et un décalage de phase. Pour maintenir une précision de ±5%, il est essentiel d’utiliser des configurations à verre dispersé ou de tracer les pistes en formant un angle par rapport au tissage afin d’homogénéiser la constante diélectrique effective « perçue » par le signal.
Les fabricants vérifient l’impédance à l’aide d’un équipement de réflectométrie dans le domaine temporel (TDR). Comme il est souvent difficile de mesurer les pistes réelles sur le circuit imprimé de production en raison des contraintes d’accès et des effets des vias, les fabricants placent généralement des « échantillons d’impédance » sur les bords du panneau de fabrication. Ces coupons contiennent des pistes de test rectilignes conçues pour reproduire exactement les largeurs de pistes, les espacements et l'empilement du circuit imprimé réel. Le TDR envoie une impulsion en échelon rapide dans le coupon et mesure l'énergie réfléchie afin de calculer avec précision l'impédance caractéristique.
