L'evoluzione delle interconnessioni ad alta densità nell'elettronica moderna
Man mano che i dispositivi elettronici, quali gli smartphone di punta, i dispositivi indossabili per la realtà aumentata e i dispositivi medici impiantabili, continuano a ridursi di dimensioni, le tecniche tradizionali di tracciatura dei circuiti stampati (PCB) hanno raggiunto i propri limiti fisici. Semplicemente non c’è spazio planare sufficiente per distribuire i componenti BGA (Ball Grid Array) ad alto numero di pin utilizzando fori passanti standard praticati meccanicamente.
Questo collo di bottiglia spaziale ha dato origine alla tecnologia High Density Interconnect (HDI). Tuttavia, anche l’HDI standard (con strutture come 1+N+1 o 2+N+2) a volte non è sufficiente. Ed è qui che entra in gioco Produzione di circuiti stampati HDI a più strati—il massimo livello in assoluto nel campo del routing ad alta densità. In questa guida tecnica avanzata, esamineremo nel dettaglio l’architettura HDI a qualsiasi livello, ne analizzeremo le sfide produttive, la confronteremo con l’HDI tradizionale e forniremo una roadmap destinata agli ingegneri hardware per integrarla con successo.
Che cos’è un PCB HDI “Any Layer”?
In una scheda HDI standard, i microvia sono in genere limitati agli strati esterni e collegano lo strato 1 allo strato 2 o allo strato 3. Il nucleo interno “N” viene solitamente collegato tramite un via sepolto tradizionale, forato meccanicamente. Questo nucleo meccanico occupa uno spazio considerevole e limita la densità di instradamento sugli strati interni.
Un Circuiti stampati HDI a qualsiasi numero di strati (nota anche come Every Layer Interconnect o ELIC) elimina completamente il nucleo meccanico rigido. Ogni singolo strato del PCB viene invece realizzato in sequenza e ogni strato può essere collegato a quello adiacente tramite microvie praticate al laser. Questi microvia possono essere impilati direttamente uno sopra l’altro, creando un solido pilastro riempito di rame che si estende da qualsiasi strato a qualsiasi altro strato, consentendo il libero instradamento dei segnali in tre dimensioni senza occupare spazio sugli strati intermedi.
Vantaggi principali dell'HDI a qualsiasi strato
- La miniaturizzazione definitiva: Eliminando le grandi forature meccaniche e i pad di cattura dei via, si libera fino a 40% di spazio in più per l'interconnessione. Ciò consente di ottenere PCB di dimensioni notevolmente più ridotte senza comprometterne la funzionalità.
- Integrità del segnale superiore: Le microvie impilate e riempite di rame presentano una capacità e un’induttanza parassite notevolmente inferiori rispetto ai fori passanti tradizionali. Ciò è fondamentale per la trasmissione di segnali multi-gigabit, argomento che trattiamo in modo approfondito in Tecniche fondamentali per la fresatura di circuiti stampati ad alta velocità.
- Supporto per BGA ad alto numero di pin: È l'unico modo praticabile per instradare componenti con un passo pari o inferiore a 0,4 mm senza perdere segnali né creare colli di bottiglia nell'instradamento.
- Affidabilità migliorata: Poiché i microvia sono molto più piccoli e riempiti di rame solido, sono meno soggetti a crepe dovute alle sollecitazioni termiche rispetto ai via cavi, forati meccanicamente.
Analisi approfondita: microvie sovrapposte vs. sfalsate
Quando si progetta una scheda HDI a strati arbitrari, si hanno a disposizione due metodi principali per garantire la transizione tra più strati: l’impilamento o lo sfalsamento dei microvia.
Microvie sovrapposte
I microvia sovrapposti sono allineati direttamente uno sopra l'altro.
Pro: Occupa uno spazio minimo. Offre il percorso elettrico più breve possibile, migliorando l'integrità del segnale.
Contro: Il processo di produzione è estremamente complesso. La microvia inferiore deve essere perfettamente riempita con rame solido e planarizzata (appiattita) prima che la microvia successiva possa essere forata al laser e placcata sopra di essa. L'impilamento di più di tre o quattro microvie comporta una notevole sollecitazione termica sull'asse Z, aumentando il rischio di separazione delle vie durante la saldatura a riflusso.
Microvie sfalsate
I microvia sfalsati sono disposti in modo sfalsato l'uno rispetto all'altro sugli strati adiacenti.
Pro: Molto più facile da produrre. Lo stress termico viene distribuito su un’area più ampia, migliorando notevolmente l’affidabilità meccanica della scheda sia in fase di assemblaggio che durante l’utilizzo.
Contro: Occupa più spazio fisico sul circuito stampato. Il percorso elettrico è leggermente più lungo, il che potrebbe avere effetti trascurabili alle frequenze estreme.
Come progettare circuiti HDI per qualsiasi strato (guida passo dopo passo)
Attenetevi a queste regole tecniche.
- Rivolgiti tempestivamente a Fab House

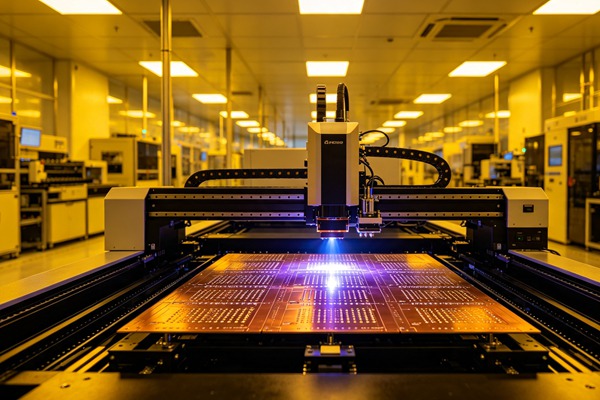

I circuiti HDI a qualsiasi numero di strati richiedono l'utilizzo della tecnologia avanzata Laser Direct Imaging (LDI) e la laminazione sequenziale. Verificate i limiti specifici del vostro produttore relativi al rapporto di aspetto delle microvie (solitamente 0,8:1 o 1:1) e allo spessore minimo del dielettrico.
- Definire la struttura delle vie
Configurare il software CAD in modo da consentire la presenza di microvie cieche e sepolte su tutti gli strati adiacenti. Definire le regole relative alle “vie impilate” e alle “vie sfalsate” nel DRC (Design Rule Check).
- Dare la priorità alla disposizione sfalsata rispetto a quella sovrapposta
Sebbene i via sovrapposti offrano il percorso elettrico più breve, è consigliabile limitare la sovrapposizione a un massimo di 2 o 3 strati per evitare forti sollecitazioni termiche durante la saldatura a riflusso. Ogni volta che lo spazio di tracciatura lo consente, è opportuno disporre i microvia in modo sfalsato.
- Implementazione Via-in-Pad
Posizionate le microvie direttamente all'interno dei pad del BGA. Poiché queste microvie devono essere rivestite in rame massiccio e planarizzate, non assorbiranno la saldatura durante il processo di assemblaggio, evitando così la formazione di giunti di saldatura deboli.
- Utilizzare rame rivestito in resina (RCC)
I preimpregnati tradizionali contengono tessuti in fibra di vetro che possono deviare le punte laser, causando fori non circolari. Specificare l'uso di RCC o di preimpregnati specializzati perforabili al laser per gli strati di accumulo, al fine di garantire la formazione di microvie pulite e precise.
La progettazione di una scheda HDI a qualsiasi numero di strati richiede un cambiamento radicale nell'approccio allo strumento EDA (Electronic Design Automation). Segui questi passaggi per garantire la producibilità:
Superare qualsiasi sfida nella produzione di circuiti stampati HDI
Il passaggio a Produzione di circuiti stampati HDI a più strati non è privo di ostacoli. I tassi di resa dipendono in larga misura dal controllo dei processi e dalle attrezzature del produttore.
Vuoti nella placcatura in rame
Il riempimento dei microvia ciechi con rame massiccio senza intrappolare bolle d’aria o residui chimici è un’operazione estremamente complessa. È necessaria una chimica avanzata di placcatura a impulsi. Se all’interno del via impilato si forma una cavità, questa funge da concentratore di sollecitazioni e quasi certamente si romperà a causa delle alte temperature del processo di assemblaggio.
Accuratezza della registrazione
Poiché la scheda viene realizzata strato dopo strato attraverso un processo di laminazione sequenziale, il mantenimento dell’allineamento (registrazione) su 10 o 12 strati richiede strumenti di allineamento ottico all’avanguardia (LDI). Una deviazione di soli 20 micrometri può far sì che una microvia manchi il pad di destinazione, compromettendo l’intera scheda.
Planarità della superficie
Per sovrapporre un via, la superficie sottostante deve essere perfettamente piana. I produttori devono ricorrere alla planarizzazione chimico-meccanica (CMP) o a tecniche di placcatura specializzate per garantire che la superficie in rame sia completamente liscia prima dell'applicazione dello strato dielettrico successivo.
Se il tuo dispositivo opera in ambienti meccanici dinamici, potresti anche voler combinare le tecniche HDI con materiali flessibili. Leggi la nostra guida su Come orientarsi tra le regole di progettazione dei circuiti stampati rigido-flessibili per maggiori informazioni.
Caso di studio: implementazione di ELIC nei dispositivi mobili
Prendiamo ad esempio la scheda madre di uno smartphone 5G di ultima generazione. La scheda presenta una densità incredibilmente elevata e utilizza una struttura ELIC (Any-Layer HDI) a 12 strati.
La sfida: Integrazione di un processore applicativo con passo di 0,35 mm insieme a memoria LPDDR5 ad alta velocità e moduli front-end RF 5G in uno spazio più piccolo di una carta di credito.
La soluzione: Grazie all'utilizzo di microvie impilate "via-in-pad", gli ingegneri hanno distribuito i segnali del processore direttamente negli strati interni senza bisogno di tracce di derivazione sulla superficie. Sono state utilizzate microvie sfalsate per distribuire l'alimentazione e la massa agli strati interni, mantenendo stabile la rete di distribuzione dell'alimentazione (PDN).
Il risultato: Una scheda madre estremamente affidabile e incredibilmente compatta, in grado di gestire velocità nell'ordine dei gigabit e carichi termici elevati.
Domande frequenti (FAQ)
Sebbene teoricamente illimitate, la maggior parte delle applicazioni pratiche utilizza strutture HDI a numero variabile di strati, da 10 a 14. Oltre i 14 cicli di laminazione consecutivi, la resa diminuisce e i costi aumentano in modo esponenziale a causa delle difficoltà di allineamento e dell’accumulo di sollecitazioni termiche.
Il FR4 standard ad alto contenuto di vetro è difficile da forare con precisione al laser. Per ottenere microvie pulite e una placcatura affidabile, si raccomanda vivamente l'uso di FR4 specializzato a basso contenuto di vetro o con distribuzione uniforme del vetro, oppure di rame rivestito di resina (RCC).
È notevolmente più costosa. Una scheda ELIC a 10 strati può costare da 2 a 3 volte di più rispetto a una scheda HDI standard 2+6+2 a causa dei molteplici cicli di laminazione sequenziali, dell’ampia foratura laser e dei processi avanzati di riempimento del rame richiesti.
conclusioni
Produzione di circuiti stampati HDI a più strati rappresenta l'assoluta avanguardia nella progettazione di hardware elettronico per i settori consumer, automobilistico e medico. Sebbene richieda una rigorosa disciplina progettuale e budget di produzione più elevati, i vantaggi in termini di miniaturizzazione, densità dei componenti e integrità del segnale sono senza pari. Grazie alla stretta collaborazione con un fornitore EMS altamente qualificato e al rispetto dei rigorosi principi DFM per i microvia sovrapposti, gli ingegneri possono implementare con successo questa tecnologia per realizzare la prossima generazione di dispositivi ultracompatti.
