Las cotizaciones de las placas de circuito PCB varían según el material, el proceso, la cantidad de capas y otros factores, y es imposible generalizar. Sin embargo, las placas de circuito PCB que se ofrecen en la tienda son conocidas por su alta calidad y precios razonables.

8 determinantes clave de costos para Fabricación de PCB

Selección de materiales

Materiales base: Grados FR4 (Shengyi > Kingboard > Guoji)
Opciones de grosor: 0,2-3,0 mm (5-8% de costo por incremento de 0,2 mm)
Pesos de cobre: 1/2 OZ a 3 OZ (35 μm-105 μm), 40% de costo por peso que se duplica

Acabados superficiales

Escala de precios: OSP (el más barato) → HASL → ENIG → Chapado en oro (premium)
Eco-premio: Los procesos sin plomo cuestan entre un 15 y un 20% más

Complejidad del diseño

Micro-vías: Los orificios de < 0,2 mm agregan un 30% al costo de perforación
Precisión de traza: < línea/espacio de 4 milésimas de pulgada aumenta el precio en un 50%
Características especiales: Las vías ciegas / enterradas comienzan en $ 30 / m2 adicionales

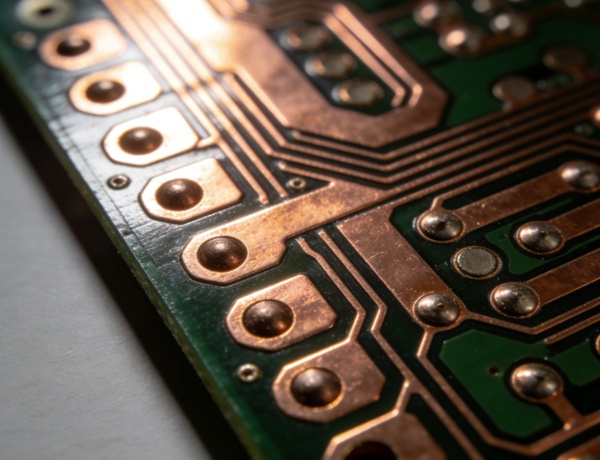

Espesor del cobre

Estándar: 1 onza (35 μm) incluido
Actualizaciones: Cada 1 onza adicional agrega un 25% de costo

Componentes de costo adicionales

Estándares de calidad

IPC Clase 2 (consumidor) → Clase 3 (industrial) → Militar (precio 2×)

Utillaje y pruebas

Pedidos al por mayor: Cargo por molde de $ 150 (>500 piezas)
Tarifas de las pruebas:
Sonda voladora: $ 15-60 / diseño
Accesorio de prueba: $ 150-220 (reutilizable)

Condiciones de pago

3-5% de descuento para pagos en efectivo

Parámetros de pedido

Precios de MOQ: <10m2 precio como prototipos ( 300%)
Servicio urgente: El plazo de entrega en 24 horas duplica el precio base

Guía de cotización instantánea

Fórmula de precios:

    Coste total = Material base (área × factor de proceso) Características especiales

Puntos de referencia de precios:

Plazos de entrega:

• 2L: 3 días (24 horas rush $30)
• 4L: 5-7 días (72 horas pico $ 90)

Utilizando un enfoque sistemático para optimizar la PCB proceso de diseño puede mejorar efectivamente el rendimiento y la confiabilidad de Diseño de PCB y garantizar el funcionamiento estable de los dispositivos electrónicos.

Estrategias de diseño básicas y prácticas innovadoras

1. Diseño de precisión y enrutamiento inteligente

• Implemente una zonificación modular con aislamiento analógico/digital de ≥5 mm
• Aplicar la regla de 3W para componentes de alta velocidad (espaciado≥3×ancho de traza)
• Colocación del tablero de ajedrez con refrigeración de 0,5 mm a través de matrices

2. Red avanzada de suministro de energía

• Redes de filtro π (configuración de 100 μF, 0,1 μF, 10 nF)
• Simulación de integridad de potencia (impedancia objetivo<50 mΩ@1MHz)
• Tecnología de capacitancia integrada (densidad de 50 nF/cm2)

3. Soluciones de integridad de señal de alta velocidad

• Control de par diferencial: coincidencia de longitud de ±2.5 mil
• Control de impedancia: ±10% de tolerancia (verificado por HSPICE)
• Tecnología de perforación posterior (longitud del talón<12 mil)

4. Gestión térmica 4.0

• Simulación térmica 3D (objetivo ΔT<15 °C)
• Sistemas de refrigeración híbridos:
  • Vías térmicas de cobre de 2 oz (φ 0.3mm@1mm paso)
  • Accesorio de disipador de calor selectivo (>5W/mK)

5. Matriz de defensa EMI/EMC

• Blindaje de jaula de Faraday (>60dB@1GHz)
• Matrices de perlas de ferrita (100Ω@100MHz)
• Planos de tierra segmentados (cruces<λ/20)

Innovaciones en la fabricación

6. Estándares DFM 2.0

• Controles de proceso HDI:
  • Microvías láser: φ75±15μm
  • Alineación de capas: ±25μm
• Prototipado impreso en 3D (plazo de entrega de 24 horas)

7. Ecosistema de pruebas inteligentes

• Escaneo de límites JTAG (>95% de cobertura)
• Sistemas de prueba impulsados por IA:
  • TDR automatizado (±1% de resolución)
  • Imágenes térmicas en tiempo real (resolución de 0,1 °C)

Mejoras de confiabilidad

8. Robustez de grado militar

• Pruebas HALT (cumplimiento de 6σ)
• Tecnología de nanorrecubrimiento (protección mejorada en un 300%)
• Circuitos autorreparables (MTBF>100.000hrs)

9. Arquitectura de apilamiento de próxima generación

• Apilamiento de materiales híbridos:
  • Capas de RF: Rogers 4350B (εr=3.48)
  • Capas estándar: High-Tg FR-4 (>170°C)
• Tecnología de componentes integrados (40% de aumento de la integración)

Metodología de verificación

10. Validación del ciclo de vida completo

• Verificación por fases:
  1. Simulación SI/PI previa al diseño
  2. Pruebas de prototipos de TDR
  3. Validación HASS de producción
• Modelado de gemelos digitales (>90% de precisión de predicción)

Evaluación comparativa del rendimiento

Casos de implementación de la industria

Avances en estaciones base 5G:

• Transmisión de onda milimétrica de 77 GHz
• Ruido de potencia de <8mVrms
• Gradiente térmico de <8 °C/cm2

Sistemas de energía para vehículos eléctricos:

• Barras colectoras apiladas de 200 A
• Funcionamiento continuo a 150 °C
• Certificación ISO 26262 ASIL-D

Guía de reparación de placas de circuito: de principiante a experto
Las placas de circuitos son el componente central de la electrónica moderna, desde los teléfonos inteligentes hasta los sistemas de control industrial. Dominar las habilidades de reparación de placas de circuito no solo le ahorrará mucho dinero en reparaciones, sino que también extenderá la vida útil de sus dispositivos electrónicos. Esta guía proporciona una introducción completa a todos los aspectos de la reparación de placas de circuito, incluido el diagnóstico de problemas comunes, la selección de herramientas de reparación, las precauciones de seguridad y los procedimientos de reparación detallados.

Conceptos básicos de la placa de circuito

Placas de circuito impreso (PCB) constan de múltiples capas de materiales conductores y no conductores y sirven como sustrato de montaje para componentes electrónicos. Una placa de circuito estándar contiene los siguientes componentes clave:

• Alineaciones: caminos conductores hechos de alambres de cobre delgados que se encargan de conducir la corriente entre los componentes
• Almohadillas y vías: puntos de contacto de cobre para soldar componentes, con vías que conectan las diferentes capas
• Máscara de soldadura: revestimiento aislante que protege los cables de cobre de cortocircuitos
• Capa de serigrafía: Capa de identificación para marcar la posición y orientación de los componentes
• Componentes electrónicos: incluyendo resistencias, condensadores, diodos, transistores, etc.
  Comprender estas estructuras básicas es el primer paso para reparar con éxito una placa de circuito. Los diferentes tipos de placas de circuito (simples, dobles o multicapa) requieren diferentes métodos de reparación, y las placas multicapa son particularmente complejas de reparar.

Tipos comunes de fallas de placas de circuito

Las placas de circuito pueden fallar por una variedad de razones, y reconocer el problema es un primer paso crítico en la reparación. Los siguientes son los cinco tipos más comunes de errores:

1. Daño físico

El daño físico a la placa puede ser causado por dejar caer, golpear o desmontar incorrectamente el dispositivo. Las manifestaciones son:

• Placas de circuito rotas o dobladas
• Almohadillas de soldadura desprendidas
• Rastros rotos
• Componentes sueltos o desprendidos

Fallo de componentes

Los componentes electrónicos pueden fallar debido al envejecimiento, el sobrecalentamiento o la inestabilidad del voltaje:

• Condensadores abultados o con fugas
• Resistencias quemadas y descoloridas
• Ruptura de circuitos integrados (IC)
• Cortocircuitos de transistores o diodos

3. Daños en la trayectoria del conductor

Las trayectorias conductoras pueden dañarse por:

• Caída de rayos o subidas de tensión
• Contaminación por polvo metálico
• Sobrecalentamiento prolongado
• Desgaste normal

4. Diseño defectuoso

Los tableros mal diseñados a menudo se caracterizan por:

• Espaciado incorrecto de los componentes
• Enrutamiento inadecuado
• Diseño térmico inadecuado
• Repetición de la misma falta.

5. Fallas de la fuente de alimentación

El problema de la fuente de alimentación puede causar:

• Quemado de componentes
• Cortocircuito
• Disparo del circuito de protección
• Error de funcionalidad general

Herramientas y equipos de reparación de PCB

Las reparaciones profesionales requieren las herramientas adecuadas. A continuación se muestra una lista de herramientas de reparación básicas y avanzadas:

Herramientas básicas

• Soldador: Se recomienda un modelo de control de temperatura ajustable (30-60W).
• Alambre de soldar: Soldadura con núcleo de colofonia de 0,5-1 mm de diámetro
• **Herramientas de desoldado **: ventosa de estaño o línea de succión de estaño
• Multímetro: para medir la tensión, la resistencia y la continuidad
• Pinzas: pinzas puntiagudas de precisión para manipular componentes pequeños
• Lupa o microscopio: para inspeccionar componentes y alineaciones diminutas
• Juego de destornilladores: para desmontar las cajas de los equipos

Herramientas avanzadas

• Estación de retrabajo de aire caliente: Desmontaje profesional de componentes montados en superficie (SMD)
• Osciloscopio: Analice las formas de onda de la señal
• Estación de trabajo antiestática ESD: evite el daño de la electricidad estática a los componentes sensibles
• Bolígrafo reparador de máscara de soldadura UV: Reparar la capa dañada de la máscara de soldadura
• Estación de retrabajo BGA: reparar el chip del paquete de matriz de rejilla de bolas

Precauciones de seguridad

La reparación de la placa de circuito involucra componentes electrónicos y peligros potenciales, se deben observar las siguientes pautas de seguridad:

• Operación de apagado: Asegúrese de que el equipo esté completamente apagado y que las baterías se retiren antes del servicio
• Protección estática: Use una muñequera antiestática y use una alfombrilla antiestática
• Protección personal:

• Gafas para evitar salpicaduras de soldadura
• Trabaje en un área ventilada o use un absorbedor de humos.

• Ambiente de trabajo:

• Área de trabajo limpia y bien iluminada
• Mantener alejado de materiales inflamables

• Seguridad de la herramienta:

• Coloque correctamente las herramientas calientes.
• Utilice el tamaño de herramienta adecuado

Reparación de PCB paso a paso

El primer paso: inspección visual

Inspeccione cuidadosamente la placa de circuito en busca de daños visibles:

• Áreas quemadas o descoloridas
• Condensadores expandidos o con fugas
• Alineaciones rotas
• Componentes sueltos o faltantes
• Uniones de soldadura en frío (juntas de soldadura sin vida y sin brillo)

Use una lupa o un microscopio para verificar si hay daños menores.

Paso 2: Prueba de funcionamiento

Use un multímetro para realizar pruebas básicas:

1. Verifique la entrada de energía adecuada
2. Voltaje de prueba en puntos críticos
3. Medir la resistencia de los componentes sospechosos
4. Comprobación de la continuidad de la alineación mediante una prueba de paso

Para fallas complejas, es posible que se requiera un osciloscopio para analizar la señal.

Paso 3: Extracción de componentes defectuosos

• Determine la ubicación del componente defectuoso
• Seleccione el método de desoldado en función del tipo de componente:

• Componentes de orificio pasante: use una ventosa de soldadura o un alambre de soldar
• Componentes SMD: utilice una pistola de aire caliente o una estación de retrabajo

• Retire el componente con cuidado para evitar dañar las almohadillas.

Paso 4: Reparación de la almohadilla y la alineación

• Almohadillas limpias: use alcohol isopropílico e hisopos de algodón
• Reparación de alineaciones dañadas:

• Raspe la máscara de soldadura para exponer los cables de cobre.
• Use alambre de cobre delgado o pintura plateada conductora para conectar los puntos rotos.
• Proteja el área de reparación con una máscara de soldadura UV

• Reparación de almohadillas peladas:

• Reconstruya las almohadillas con cinta de papel de cobre
• Taladre agujeros e instale el kit de reparación de la almohadilla

Paso 5: Instalar nuevos componentes

• Seleccione un componente de repuesto con las especificaciones correspondientes
• Coloque el componente correctamente:

• Observe la orientación de los componentes polarizados
• Los componentes SMD se colocan con precisión mediante pinzas

• Soldadura:

• Soldadura: Fije primero un pin para los componentes de orificio pasante
• Componentes SMD con pasta de soldadura y pistola de aire caliente

• Compruebe la calidad de la unión de soldadura:

• Debe ser liso y brillante
• Sin puentes ni soldaduras falsas

Paso 6: Verificación funcional

1. Inspeccione visualmente la calidad de la soldadura
2. Utilice el multímetro para probar los puntos clave
3. Prueba de encendido paso a paso
4. Prueba de función completa

Técnicas especiales de reparación

Reparaciones de dispositivos de montaje en superficie (SMD)

1. Use pasta de soldadura para cubrir con precisión las almohadillas.
2. Coloque el componente con pinzas
3. Caliente uniformemente con una pistola de calor hasta que la soldadura vuelva a fluir.
4. Evite el sobrecalentamiento, que puede causar el "efecto lápida" (un extremo del componente se deforma).

Reparación multicapa

1. Utilice un microscopio de orificio pasante para inspeccionar la capa interna.
2. Se requiere equipo especializado para reparar la alineación de la capa interna.
3. Utilice alambre de cobre o epoxi conductor para la reparación de vías

Reparación de chip BGA

1. Utilice la estación de retrabajo BGA para un control preciso de la temperatura.
2. Reconstruya la bola de soldadura con una herramienta de colocación de bolas
3. Inspección por rayos X para la calidad de la soldadura

Pruebas y verificación posteriores a la reparación

Las pruebas completas son la clave para garantizar una reparación exitosa:

• Prueba básica:

• Prueba de cortocircuito de la fuente de alimentación
• Medición de corriente estática
• Comprobación de tensión en puntos críticos

• Pruebas funcionales:

• Verificación de la señal de entrada y salida
• Prueba de carga
• Prueba de funcionamiento prolongado

• Prueba ambiental (equipos críticos)

• Ciclo de temperatura
• Prueba de vibración
• Prueba de humedad

Recomendaciones de mantenimiento preventivo

Consejos prácticos para prolongar la vida útil de sus placas de circuitos:

• Limpie con regularidad:

• Utilice aire comprimido para eliminar el polvo
• Alcohol isopropílico para limpiar los puntos de contacto

• Control Ambiental:

• Evite los ambientes de alta temperatura y alta humedad
• Evite la contaminación por polvo metálico

• Protección eléctrica:

• Utilizar fuente de alimentación regulada
• Instalación de protectores contra sobretensiones

• Protección física:

• Evite el estrés mecánico
• Utilice una fijación y amortiguación adecuadas

Preguntas frecuentes

P: ¿Puedo reparar una placa de circuito sin un esquema?
R: Sí, pero es difícil. Al analizar la dirección del circuito y el método de comparación se puede inferir la función, se recomiendan circuitos complejos para encontrar el diagrama esquemático.

P: ¿Cómo determinar si el condensador está dañado?
A: Inspección visual de protuberancias o fugas, multímetro para medir el valor de capacitancia, medidor ESR para medir la resistencia en serie equivalente.

P: ¿Se verá afectada la vida útil de la placa después de la reparación?
R: La reparación profesional tiene poco efecto en la vida útil, pero la reparación repetida, especialmente la operación a alta temperatura, acortará la vida útil de los componentes.

P: ¿Qué placas de circuito no vale la pena reparar?
R: Grandes áreas quemadas, capas internas dañadas de tableros multicapa, tableros baratos o tableros que se han descontinuado sin acceso a los componentes.

P: ¿Cómo puedo aprender técnicas de reparación más avanzadas?
R: Comience con reparaciones simples para adquirir experiencia, asista a una capacitación profesional y estudie los estándares de la industria como IPC-7711/7721.

Resumen resumen

La reparación de placas de circuito es una combinación de conocimientos técnicos, experiencia práctica y paciencia. Con esta guía, dominará toda la gama de habilidades, desde inspecciones básicas hasta reparaciones complejas. Recuerde, las reparaciones exitosas comienzan con un diagnóstico preciso y terminan con un manejo cuidadoso. A medida que adquiera experiencia, podrá manejar fallas de placas de circuito cada vez más complejas, lo que contribuye a la vida útil prolongada y la conservación de recursos de los equipos electrónicos.

¿Qué es un relé de carga automática?

Un relé de carga automática es un tipo de relé que se utiliza para controlar automáticamente el proceso de carga, generalmente en vehículos eléctricos u otros dispositivos que requieren carga automática. Su función principal es cortar automáticamente el circuito de carga cuando la batería está completamente cargada para evitar sobrecargas, protegiendo así la batería y prolongando su vida útil.
El relé (nombre en inglés: relé) es un tipo de dispositivo de control eléctrico, es el cambio de la cantidad de entrada (cantidad de excitación) para alcanzar los requisitos estipulados en el circuito de salida eléctrica para hacer que la cantidad controlada sufra un cambio de paso predeterminado en un tipo de aparato eléctrico. Tiene una relación interactiva entre el sistema de control (también llamado circuito de entrada) y el sistema controlado (también llamado circuito de salida). Generalmente utilizado en circuitos de control automatizados, es una especie de "interruptor automático" que controla el funcionamiento de grandes corrientes con pequeñas corrientes. Por lo tanto, desempeña el papel de ajuste automático, protección de seguridad y un circuito de conversión en el circuito.

Tipos de relés de carga automática

Los principales tipos de relés de carga automática incluyen relés electromagnéticos, relés térmicos, relés de tiempo y relés de velocidad. Estos relés se clasifican según su principio de acción, características estructurales y tipo de carga.

1. Relé electromagnético

Los relés electromagnéticos son el tipo más común de relés que controlan el encendido y apagado de un circuito a través de efectos electromagnéticos. Cuando la bobina se energiza, genera un campo magnético que atrae el núcleo de hierro, haciendo que los contactos se cierren o se rompan, realizando así el control del circuito.
Funciones principales: el circuito de control y el circuito de carga están completamente aislados para mejorar la seguridad, pueden controlar circuitos de alta corriente o alto voltaje, estructura mecánica simple y larga vida útil. Si necesita seleccionar el tipo, debe tener en cuenta el voltaje, la corriente, el tipo de contacto y otros parámetros para garantizar el mejor rendimiento.

2. Relé térmico

El relé térmico es un dispositivo de protección eléctrica de uso común, que se utiliza principalmente para evitar que el motor o el equipo eléctrico se dañen debido a una sobrecarga. Cuando la corriente en el circuito excede el valor establecido, el elemento térmico se calienta y dobla y deforma el bimetal, lo que activa el mecanismo mecánico para desconectar el circuito y garantizar la seguridad del equipo.
Función principal: protección precisa contra sobrecargas, estructura simple y confiable con fuerte capacidad antiinterferente. La corriente de acción se puede ajustar de acuerdo con la demanda del equipo, no cortar directamente el circuito principal, solo controlar la bobina del contactor, alta seguridad.

3. Relé de tiempo

El relé de tiempo es un tipo de dispositivo de control con una función de retardo de tiempo, que puede conectar o desconectar automáticamente el circuito después de un tiempo establecido, y es ampliamente utilizado en sistemas de automatización que necesitan un control de tiempo preciso.
Función principal: control preciso para satisfacer diferentes necesidades. Se puede combinar con contactores, PLC, etc. para realizar un control de tiempo complejo, alta precisión electrónica y adaptarse a diferentes entornos.

4. Relé de velocidad

El relé de velocidad (también conocido como relé de velocidad) es un tipo de componente de automatización utilizado para detectar la velocidad del motor o equipo giratorio, que puede encender o apagar automáticamente el circuito de control de acuerdo con el valor de velocidad preestablecido, y es ampliamente utilizado en la regulación de velocidad del motor, control de frenado y sistema de protección de equipos.
Funciones principales: evite daños en el motor debido a exceso de velocidad o bloqueo de baja velocidad, con un inversor para realizar la regulación de velocidad de circuito cerrado, antivibración electrónica sin contacto, sin mantenimiento, adecuado para entornos hostiles.

Símbolos del circuito de relé

1. Representación de circuitos de bobinas de relé

Se utiliza una representación estandarizada de las bobinas de relé en los diagramas de circuitos:
Símbolo básico: Una sola bobina se representa mediante un gráfico de caja larga
Representación de doble bobina: Cuando un relé tiene dos bobinas, se dibujan dos cajas largas una al lado de la otra.
Normas de etiquetado: El símbolo de texto "J" (de las iniciales pinyin de "relay") debe estar etiquetado dentro o al lado de la caja larga.

2. Dos formas de dibujar contactos de relé

Método de dibujo centralizado
Características: Todos los contactos se dibujan en el mismo lado de la caja larga que representa la bobina.
Ventaja: Visualice la estructura completa del relé
Escenarios aplicables: diseño de circuitos simples, enseñanza de diagramas esquemáticos.
Método de dibujo descentralizado
Características: De acuerdo con las necesidades reales del circuito, los contactos se dispersarán en diferentes posiciones.
Requisitos de etiquetado:
Asegúrese de que la bobina y los contactos correspondientes utilicen el mismo símbolo (por ejemplo, J1).
Agregue un número a cada grupo de contactos (por ejemplo, J1-1, J1-2)
Ventaja: Hace que el cableado de circuitos complejos sea más claro y fácil de leer.

3. Tres tipos de contactos de relé

1. Contactos normalmente abiertos (tipo H)
Identificación del símbolo: indicado por la letra "H".
Cuando la bobina está desenergizada, el contacto permanece abierto:
Cuando la bobina está desenergizada, el contacto permanece abierto.
Cuando la bobina está energizada, el contacto se cierra y conduce.
Aplicaciones típicas: control de arranque de circuitos, conmutación energizada de equipos.
2. Contacto normalmente cerrado (tipo D)
Identificación del símbolo: indicado por la letra "D".
Simbolización: La letra "D" se utiliza para indicar las características de funcionamiento:
Cuando la bobina está desenergizada, el contacto permanece cerrado.
Cuando la bobina está energizada: el contacto está abierto
Aplicaciones típicas: circuitos de protección de seguridad, paradas de emergencia.
3. Contacto de conmutación (tipo Z)
Identificación del símbolo: indicado por la letra "Z".
Características estructurales:
Contiene 3 contactos: 1 contacto móvil y 2 contactos estáticos.
Formar dos pares de contactos
Características de funcionamiento:
Cuando la bobina no está energizada, el contacto móvil se cierra a uno de los contactos estáticos y se desconecta del otro.
Cuando la bobina está energizada, la posición del contacto móvil se cambia para cambiar el estado de conexión.
Aplicaciones típicas: control de conmutación de circuitos, control de avance y retroceso del motor.

Función de relé de carga automática

1. Gestión de carga inteligente y control preciso de encendido y apagado

El relé de carga automática juega un papel clave en el campo del control de potencia, y su excelente rendimiento de encendido y apagado proporciona una sólida garantía para la seguridad de la carga. Tomando como ejemplo la pila de carga de vehículos eléctricos, el sistema de relés puede
Control preciso: logre una respuesta de un millón de segundos para garantizar un encendido estable cuando se inicia la carga.
Desconexión segura: Desconexión fiable del circuito cuando se completa la carga o en condiciones anormales.
Cambio de modo: Cambio inteligente de los modos de carga rápida/lenta según las instrucciones de control, compatible con funciones avanzadas como la reserva de carga.
Optimización de la eficiencia: mejore significativamente la eficiencia de la utilización de la energía mediante el ajuste dinámico de los parámetros de carga.

2. Múltiples mecanismos de protección de circuitos

El moderno relé de carga automática integra una gama completa de funciones de protección, construyendo múltiples barreras de seguridad para el sistema de carga:
Función de protección principal:
Protección contra sobrecorriente: control en tiempo real de la corriente, más allá del umbral de seguridad, se corta inmediatamente
Protección contra sobretensiones: desconexión automática en caso de tensión de red anormal
Protección contra fallas de energía: Responder a fallas de energía repentinas para garantizar la seguridad del equipo
Monitoreo de temperatura: evite daños en el equipo causados por sobrecalentamiento
Ventaja de protección:
Tiempo de respuesta <20 ms, superando con creces los interruptores mecánicos
Parámetros de protección programables, adaptándose a las diferentes necesidades de los equipos
Función de autodiagnóstico de fallas, mejora la eficiencia del mantenimiento

3. Sistema inteligente de monitoreo y control remoto

Como componente central del sistema de carga inteligente, el relé de carga automática tiene una fuerte capacidad de interacción de datos:
Función de monitoreo:
Recopilación en tiempo real de parámetros clave como corriente de carga, voltaje, temperatura, etc.
Precisión de muestreo de datos de ± 0,5%, para garantizar la precisión del monitoreo
Alarma instantánea por estado anormal, soportando un mecanismo de aviso jerárquico.
Características de control:
Admite 4G / 5G / WiFi y otros protocolos de comunicación.
Se pueden realizar operaciones de arranque/parada remotas, cambio de modo y otras.
Coopere con la plataforma en la nube para realizar la gestión del clúster de pilas de carga.
Interfaz API abierta para la integración de sistemas
A través de estas tres funciones principales, el relé de carga automática no solo garantiza la seguridad y confiabilidad del proceso de carga, sino que también promueve el desarrollo de la infraestructura de carga en la dirección de la inteligencia y la red, y proporciona soporte técnico clave para la gestión de la energía en la nueva era energética.

Principio de funcionamiento del relé de carga automática

El relé de carga automática es un tipo de dispositivo de control inteligente basado en principios electromagnéticos, y su función principal es realizar el control automático de encendido y apagado del circuito de carga. El siguiente es su principio de funcionamiento detallado:

1.Fase de puesta en marcha de la carga

Cuándo comienza el proceso de carga
El sistema de control aplica un voltaje de trabajo a la bobina electromagnética del relé, que genera un fuerte campo electromagnético después de ser energizado. La fuerza electromagnética supera la resistencia del resorte y atrae la armadura para que actúe, y los contactos móviles y estáticos se cierran de manera confiable para formar el circuito de carga.

2. Etapa de retención de carga

En el proceso normal de carga
La bobina electromagnética se energiza continuamente para mantener el campo magnético, y los contactos se mantienen cerrados para garantizar una transmisión de corriente estable y el sistema de control monitorea los parámetros de carga (voltaje, corriente, temperatura, etc.) en tiempo real.

3. Etapa de terminación de carga

Cuando se detecta la señal de finalización de la carga
El sistema de control corta la fuente de alimentación a la bobina electromagnética, el campo electromagnético desaparece rápidamente, el mecanismo de resorte empuja la armadura para que se reinicie, el contacto móvil y el contacto estático se separan rápidamente y el circuito se desconecta por completo.
Este control inteligente de encendido y apagado no solo garantiza la seguridad y fiabilidad del proceso de carga, sino que también prolonga eficazmente la vida útil de la batería, que es un componente clave indispensable en los equipos de carga modernos.

Ventajas y desventajas de los relés de carga automática

1. Ventajas

Control automático: puede detectar automáticamente el estado de la batería y cortar el circuito de carga, reduciendo la intervención manual.
Protección de la batería: evite la sobrecarga y la descarga excesiva, prolongue la vida útil de la batería.
Seguro y fiable: reduzca los accidentes de seguridad causados por una carga incorrecta.

2. Desventajas

Mayor costo: En comparación con los cargadores ordinarios, los relés de carga automática aumentan la complejidad y el costo del sistema.
Mantenimiento complejo: requiere una inspección y mantenimiento regulares del relé y su sistema de control.

? Aplicación de relés de carga automática en placas de circuito impreso

1. Ampliación del rango de control
El relé de carga automática puede controlar la señal de datos a través de múltiples puntos de contacto, para garantizar un cierto valor, puede presionar el grupo de punto de contacto de diferentes métodos, además de reemplazar, abrir y cerrar, conectando múltiples circuitos.
2. Aumentar la capacidad de carga
El relé de carga automática puede usar una cantidad muy pequeña de control, controlar un circuito de alimentación de salida grande. Por ejemplo, los relés diestros y los relés intermedios pueden controlar circuitos de suministro de alta potencia con una pequeña cantidad de control.
3. Señal de datos integrada
Cuando se ingresan múltiples señales de datos de control a un relé de bobinado múltiple de la manera requerida, puede someterse a un procesamiento de tipo integrado comparativo para garantizar el efecto de control deseado.
Control de automatización: Los relés de carga automática se pueden formar con otros productos eléctricos para operar líneas de control de programa para el control de automatización. Por ejemplo, los relés de los equipos de protección se pueden combinar con otros productos eléctricos para formar una línea de control de programa de operación para la operación de control automatizada.

? Relé de carga automática en consideraciones de diseño de PCB

1.Seleccione el modelo de relé correcto
Seleccione el módulo de relé de 5 V adecuado de acuerdo con la capacidad de carga, el tiempo de respuesta y la vida útil, etc. Los módulos de relé de 5 V son ampliamente utilizados en control de automatización, hogar inteligente, línea de producción industrial y otros campos debido a su voltaje moderado y compatibilidad directa con la mayoría de los microcontroladores.
2.Design el circuito de control del relé
El circuito de control de un relé implica la entrada, el procesamiento y la salida de la señal. El lado de entrada puede recibir señales de varios dispositivos de control, como la salida GPIO del microcontrolador, señales de sensores, etc. A continuación, las salidas se conectan al circuito de carga que se está controlando. El terminal de control suele formar parte de la bobina del relé. Cuando el terminal de control es impulsado por un voltaje apropiado, la bobina genera un campo magnético, que a su vez hace que el relé funcione.
3. Optimice el diseño de la bobina del solenoide
La bobina del solenoide es uno de los componentes principales del relé, y su diseño debe garantizar que la fuerza electromagnética generada por la bobina cuando se energiza sea suficiente para impulsar la estructura mecánica y minimizar el consumo de energía.
Asegure una conexión eléctrica confiable: en el diseño de PCB, los contactos están conectados a varias partes del circuito a través de orificios en el Placa PCB, una conexión que no solo es conveniente, sino que también proporciona una conexión eléctrica confiable.

Áreas de aplicación del relé de carga automática

1. Vehículos de nueva energía
En los vehículos de nueva energía, el relé de carga automática se utiliza principalmente para controlar la conmutación del paquete de baterías, el motor, el puerto de carga y otros componentes. Específicamente, puede controlar el encendido y apagado del circuito, para realizar las funciones de arranque, aceleración, desaceleración y parada del vehículo. Además, cuando el vehículo se está cargando, el relé de carga automática también puede controlar el interruptor del puerto de carga para garantizar la seguridad y la estabilidad del proceso de carga.
2. Pistola de carga y poste de carga
Los relés también juegan un papel importante en la carga de armas y pilas de carga. Por ejemplo, el relé HF161F de Hongfa es ampliamente utilizado en armas de carga y pilas de carga para controlar el encendido y apagado del circuito. Otro relé Hongfa HF179F se utiliza para controlar el encendido y apagado del circuito para garantizar el funcionamiento seguro del equipo de carga. Además, las pistolas de carga y descarga inteligentes de 3,5/4 kW de Aohi también tienen relés incorporados para proporcionar una variedad de funciones de protección, como protección contra sobretensión y protección contra sobrecorriente.
3. Sistema de generación de energía solar
En un sistema de energía solar, el relé de carga automática puede controlar el interruptor del panel solar y proteger el circuito para evitar que el panel se dañe por demasiada o muy poca corriente. Al mismo tiempo, el relé también se puede utilizar junto con el controlador solar para realizar la gestión inteligente del sistema de generación de energía solar.

Preguntas frecuentes sobre los relés de carga automática

1.El relé no se acopla (no funciona)
Posibles causas:
Voltaje de suministro insuficiente (el voltaje de la bobina no coincide).
Falla de la señal de control (por ejemplo, el microcontrolador no emite una señal).
La bobina del relé está rota o envejecida.
Mal contacto con el cable (p. ej., terminales sueltos, oxidación).
Solución:
Compruebe si la tensión nominal de la bobina coincide con la entrada (por ejemplo, 12 V/24 V).
Mida la señal de control con un multímetro para ver si es normal.
Pruebe el encendido / apagado de la bobina, es necesario reemplazar la resistencia infinita.
Limpie los terminales y vuelva a apretar los cables de conexión.
2. El relé está activado pero se carga de manera anormal
Posibles causas:
La resistencia de contacto es demasiado alta debido a la ablación por contacto o la oxidación.
La corriente de carga supera la clasificación del relé (por ejemplo, cortocircuito o sobrecarga de la batería).
Error lógico de control de carga (como la detección de voltaje, no se permite).
Solución:
Compruebe si los contactos están ennegrecidos o picados y reemplácelos si es necesario.
Confirme la corriente de carga y seleccione un relé de especificación superior (por ejemplo, 30 A en lugar de 10 A).
Verifique la configuración del sensor de voltaje o del controlador de carga.
3.El relé continúa activándose/no se desconecta
Posibles causas:
Señal de control atascada (por ejemplo, error de programa o fallo del circuito del accionamiento de relé).
Los contactos se adhieren (la alta corriente conduce a la soldadura por fusión).
Estructura mecánica atascada (polvo o desgaste).
Solución:
Desconecte la señal de control y observe si se libera; compruebe el transistor de la unidad / MOSFET.
Reemplace el relé y solucione la causa de la sobrecorriente (por ejemplo, batería inversa).
Limpie o reemplace las piezas mecánicas.
4. Calentamiento severo del relé
Posibles causas:
Aumento de la resistencia debido a un mal contacto.
Operación de sobrecarga prolongada.
Malas condiciones de disipación de calor (por ejemplo, espacio confinado).
Solución:
Mida la caída de voltaje de contacto y reemplácela cuando esté anormalmente caliente.
Aumente el margen de corriente del relé (por ejemplo, use relés de grado automotriz).
Mejore la ventilación o instale un disipador de calor.
5. Quemado de la bobina
Posibles causas:
El voltaje de entrada es demasiado alto (por ejemplo, 24 V conectados por error a la bobina de 12 V).
Cortocircuito de la bobina (aislamiento roto).
Sobrecalentamiento debido a cambios frecuentes.
Solución:
Verifique la especificación de voltaje y agregue un circuito de protección contra sobrevoltaje (por ejemplo, diodo regulador de voltaje).
Reemplace el relé y verifique el aislamiento del cableado.
Reduzca la frecuencia de conmutación o seleccione un relé de estado sólido (SSR).
6. Ruido o vibración
Posibles causas:
Fluctuación del voltaje de la bobina (por ejemplo, señal PWM inestable).
La instalación no es segura.
Relé de CA utilizado para el escenario de CC (o viceversa).
Solución:
Asegúrese de que el voltaje sea suave y agregue condensadores de filtro si es necesario.
Refuerce el soporte de montaje o utilice almohadillas antivibración.
Seleccione un relé específico de CC (bobina de CC).
7. Mal funcionamiento (encendido y apagado aleatorio)
Posibles causas:
Interferencia electromagnética (por ejemplo, motor cercano, inversor).
Interferencia de la señal de control (por ejemplo, cables largos no blindados).
La alta humedad ambiental provoca fugas.
Solución:
Conecte la bobina del relé en paralelo con un diodo continuo de corriente.
Utilice cables blindados y manténgalos alejados de fuentes de interferencia.
Seleccione el modelo a prueba de humedad o haga un tratamiento a prueba de triples.

¿Qué es el conector FPC?

El conector FPC, conector de circuito impreso flexible de nombre completo, es un tipo de conector de circuito impreso en zigzag flexible.

La composición del conector FPC

El conector FPC (conector de circuito impreso flexible) es un componente electrónico de precisión. Su estructura está diseñada para conseguir una conexión eléctrica y una fijación mecánica fiables.

1.Composición de los componentes principales

1. Contactor flexible
   Como componente central del conector, el contactor elástico suele estar hecho de un material altamente elástico, como una placa de acero o bronce fosforado, para garantizar un contacto eléctrico estable y propiedades mecánicas duraderas.
2. Mecanismo de encaje
   El mecanismo de ajuste preciso está diseñado para ubicar con precisión y fijar firmemente la posición relativa entre el conector FPC y la placa de circuito para evitar el desplazamiento o el aflojamiento durante el uso.
3. Carcasa protectora
   La estructura de la carcasa no solo proporciona protección mecánica, sino que también tiene la importante función de fijar los componentes internos para garantizar la integridad estructural general y la confiabilidad del conector.

1. Componentes de mejora del conector FPC de alto rendimiento

1. Ensamblaje de núcleo de caucho
   Función: Proporcionar protección de terminales, aislamiento eléctrico, conectividad y mejorar la resistencia mecánica.
   Proceso de fabricación: moldeo por inyección de precisión
   Material: PA9T y otros plásticos de ingeniería de alto rendimiento
2. Lengüeta guía
   Función: Engarzado de cables, aislamiento eléctrico, posicionamiento de conexiones y refuerzo estructural.
   Proceso de fabricación: moldeo por inyección de alta precisión
   Material: PA10T, PP, S y otros plásticos de ingeniería resistentes a altas temperaturas.
3. Terminal conductor
   Función: Garantizar la transmisión eficiente de señales electrónicas
   Proceso de fabricación: Estampación de precisión combinada con galvanoplastia (chapado en oro/estaño).
   Material: Bronce fosforado y otras aleaciones altamente conductoras
4. Pieza de fijación de soldadura
   Función: Posicionamiento preciso, fijación mecánica y mejora de la resistencia estructural.
   Proceso de fabricación: estampación con tratamiento de galvanoplastia
   Material: bronce y otras aleaciones de alto rendimiento
   Este diseño modular permite que los conectores FPC cumplan con los estrictos requisitos de los productos electrónicos modernos en conexiones de alta densidad y alta confiabilidad, al tiempo que se adaptan a las necesidades de la producción automatizada. La cuidadosa selección de materiales para cada componente y el proceso de fabricación de precisión garantizan que el conector tenga un excelente rendimiento en términos de rendimiento eléctrico, resistencia mecánica y fiabilidad a largo plazo.

Clasificación de conectores FPC

Los conectores FPC se pueden clasificar según el tono, la estructura y el uso para satisfacer las necesidades de diferentes escenarios de aplicación.

1. Clasificación según el tono

El paso del conector FPC determina su grado de integración y los escenarios aplicables. Las especificaciones principales incluyen:
0,3 mm: conexión de ultra alta densidad para dispositivos miniaturizados (por ejemplo, dispositivos portátiles, sensores en miniatura).
0,5 mm: diseño compacto convencional, ampliamente utilizado en electrónica de consumo (por ejemplo, teléfonos inteligentes, tabletas).
0,8 mm y 1,0 mm: paso de uso general, adecuado para dispositivos con requisitos de espacio más bajos (por ejemplo, control industrial, electrónica automotriz).
Cuanto menor sea el paso, mayor será la integración, pero también mayores requisitos para la precisión de la fabricación y el proceso de ensamblaje.

2.Categorizado por estructura

Diferentes diseños estructurales para adaptarse a las diferentes necesidades de conexión, los principales tipos incluyen:
Contacto superior:
Los terminales están ubicados por encima del zócalo, ocupando poco espacio, y son adecuados para diseños compactos con restricciones de altura.
Contacto inferior:
Los terminales están ubicados debajo del receptáculo para una conexión más segura, adecuada para escenarios de alta confiabilidad y resistencia a las vibraciones.
Bloqueo abatible:
Las FPC con bloqueo abatible se pueden insertar y quitar fácilmente volteando la placa de cubierta y, a menudo, se usan en aplicaciones donde las FPC deben reemplazarse con frecuencia (por ejemplo, equipos de prueba).
Control deslizante:
Adoptando un mecanismo de bloqueo deslizante, la conexión es más sólida, adecuada para requisitos de alta vibración y alta confiabilidad (como electrónica automotriz, equipos industriales).

3. Clasificación por uso

Los conectores FPC se pueden dividir en diferentes tipos según la conexión:
De tablero a tablero (de tablero a tablero):
Conexión de dos PCB, adecuada para el diseño de apilamiento multicapa (como equipos electrónicos modulares).
Cable a placa (Wire-to-Board):
Cable de conexión y PCB, comúnmente utilizado en alimentación, transmisión de señal (como pantalla, módulo de cámara).
De FPC a FPC:
Conexión directa de dos circuitos flexibles, adecuados para dispositivos plegables, electrónica flexible (por ejemplo, teléfonos con pantalla plegable, sensores flexibles).
Esta categorización ayuda a los ingenieros a elegir el tipo correcto de conector FPC de acuerdo con las limitaciones de espacio, la estabilidad de la conexión, los escenarios de aplicación y otras necesidades.

Ventajas del producto del conector FPC

Con su diseño estructural único y las propiedades del material, los conectores FPC muestran excelentes ventajas de rendimiento en equipos electrónicos modernos, que incluyen principalmente los siguientes aspectos:

1. Alta flexibilidad

Adoptando un diseño de circuito flexible, puede adaptarse a un diseño espacial complejo y requisitos de flexión dinámica, y es ampliamente utilizado en dispositivos plegables, dispositivos electrónicos portátiles y otros escenarios que requieren una alta adaptabilidad de forma.

2. Excelente rendimiento eléctrico

El diseño de baja impedancia y baja pérdida de señal garantiza una transmisión estable de señales de alta velocidad, adecuadas para sistemas electrónicos de alta frecuencia y alta precisión (por ejemplo, comunicación 5G, pantalla de alta definición, etc.).

3. Ultrafino y ligero

Diseño de estructura compacta, el grosor puede ser tan bajo como 0,3 mm o menos, ahorro de espacio significativo, especialmente adecuado para dispositivos electrónicos portátiles (como teléfonos inteligentes, tabletas, drones, etc.).

4. Excelente adaptabilidad ambiental

Con resistencia a la flexión (más de 100,000 veces), resistencia a altas temperaturas (hasta 125 ° C), resistencia a la humedad y la corrosión, etc., para satisfacer las necesidades de electrónica automotriz, equipos industriales y otros entornos hostiles para un funcionamiento estable a largo plazo.
Estas ventajas hacen que los conectores FPC sean un componente clave indispensable en los equipos electrónicos modernos, especialmente en el campo de la integración de alta densidad, la electrónica flexible y los equipos miniaturizados tienen un papel insustituible.

El papel de los conectores FPC

El conector FPC como componente clave de interconexión en los sistemas electrónicos modernos, en la integración de equipos y la optimización del rendimiento juega un papel insustituible, su principal valor funcional se refleja en los siguientes aspectos:

1. Función de interconexión eficiente

Como un puente entre placa de circuito flexible (FPC) y PCB u otros módulos electrónicos, realiza simultáneamente las funciones duales de fijación mecánica y conducción eléctrica, y admite una variedad de modos de conexión (placa a placa, cable a placa, FPC a FPC) para satisfacer las necesidades de interconexión de diferentes escenarios de aplicación.

2. Garantía de confiabilidad del sistema

El uso de una estructura de contacto de precisión y materiales conductores de alta calidad garantiza la estabilidad a largo plazo del rendimiento de la conexión eléctrica, evita eficazmente la interrupción de la señal o la falla del equipo debido a un contacto deficiente y mejora significativamente la vida útil de los productos electrónicos.

3. Transmisión de señal de alta calidad

Admite señales digitales de alta velocidad (como HDMI, USB), señales de RF de alta frecuencia y transmisión estable de señales analógicas, baja impedancia y diseño de baja diafonía para garantizar la integridad de la señal, para cumplir con el video de alta definición, audio de alta fidelidad y otras aplicaciones exigentes.

4.Soluciones optimizadas para el espacio

El diseño ultradelgado (paso mínimo de hasta 0,3 mm) mejora significativamente la utilización del espacio, especialmente para teléfonos inteligentes, dispositivos portátiles y otros productos electrónicos miniaturizados extremadamente sensibles al espacio.

5. Características de mantenimiento convenientes

El diseño modular admite una inserción y extracción rápidas, lo que simplifica en gran medida el proceso de ensamblaje y mantenimiento del equipo, con características de inserción y extracción repetibles (generalmente admiten 5000-10000 veces la inserción y extracción) para reducir los costos de mantenimiento y mejorar la reparabilidad del producto.
Estas características principales hacen que los conectores FPC sean componentes clave indispensables en el diseño de productos electrónicos modernos, especialmente en la búsqueda de delgados y livianos, alta confiabilidad y fácil mantenimiento, los escenarios de aplicación muestran ventajas únicas. Con el desarrollo de equipos electrónicos con un mayor grado de integración, se destacará aún más la importancia de los conectores FPC.

Parámetros clave de selección de conector FPC

Para garantizar el mejor rendimiento de los conectores FPC en la aplicación de destino, los ingenieros deben centrarse en los siguientes parámetros clave:

1. Parámetros de rendimiento eléctrico

Corriente nominal: 0.5A ~ 3A (seleccionado de acuerdo con los requisitos de energía)
Clasificación de voltaje: 50 V ~ 300 V (considerando el margen de voltaje del sistema)
Resistencia de contacto: ≤30 mΩ (el diseño de baja impedancia garantiza la integridad de la señal)
Resistencia de aislamiento: ≥100MΩ (valor típico)

2. Parámetros de rendimiento mecánico

Características de la fuerza de inserción y extracción:
Fuerza de inserción: 5N ~ 20N (equilibrando la comodidad operativa y la confiabilidad de la conexión)
Fuerza de extracción: ≥2N (para garantizar la estabilidad de la conexión)
Revestimiento de terminales:
Espesor del chapado en oro: 0,05 ~ 0,2 μm (afecta la resistencia al desgaste y la resistencia al contacto)
Enchapado opcional: estañado, plateado, etc.

3.Parámetros de compatibilidad de la estructura

Rango de compatibilidad FPC:
Compatibilidad de espesor: 0,1 mm ~ 0,3 mm (debe coincidir con las especificaciones reales de FPC)
Profundidad de inserción: como 4,5 mm ± 0,3 (afecta la fiabilidad de la conexión)
Espaciado de terminales: 0,3 mm / 0,5 mm / 1,0 mm, etc. (determina la densidad de conexión)

4. Parámetros de tolerancia ambiental

Entorno mecánico:
Resistencia a la vibración: 10Hz ~ 500Hz / 50m / s2 (requisitos más altos para aplicaciones automotrices)
Resistencia al impacto: ≥50G (estándar de grado industrial)
Entorno climático:
Temperatura de funcionamiento: -40 °C ~ 85 °C (el tipo extendido puede alcanzar 125 °C)
Grado de protección: IP54 y superior (requisitos a prueba de polvo e impermeable)
Resistencia a la humedad y al calor: 85 °C/85 % HR (prueba de 1000 horas)

5.Life parámetros

Vida mecánica: ≥ 5000 veces enchufando y desenchufando (productos de alta calidad hasta 10000 veces)
Vida útil de envejecimiento ambiental: ≥5 años (evaluado según escenarios de aplicación)
Se recomienda adoptar el "método del margen de parámetros" al seleccionar, es decir, reservar entre el 20% y el 30% del margen de diseño en función de los parámetros medidos para hacer frente a los factores variables en la aplicación real. Para aplicaciones críticas (por ejemplo, electrónica automotriz, equipos médicos), se recomienda realizar una prueba de verificación de confiabilidad completa.

Escenarios de aplicación

Campo de terminales inteligentes móviles
Aplicaciones principales: teléfonos inteligentes (modelos de pantalla plegable), tabletas, auriculares TWS, relojes inteligentes
Conexiones típicas: módulo OLED/LCD, sistema multicámara, módulo de detección 3D, cableado de botones laterales
Ventaja técnica: el diseño de paso ultraestrecho de 0,3 mm se adapta a la tendencia de la pantalla completa, admite más de 200.000 veces la vida útil de flexión.
Sistema Electrónico Automotriz
Partes clave: pantalla inteligente de la cabina, conjunto de sensores ADAS, mecanismo electrónico de cambio de marchas, módulo de proyección HUD
Requisitos de rendimiento: certificación automotriz AEC-Q200, resistencia a altas temperaturas de 125 °C, antivibración 50Hz/30G
Tendencia de desarrollo: aplicado a la interconexión de alta velocidad del controlador de dominio, velocidad de transmisión de hasta 10 Gbps.
Equipos médicos de alta gama
Conexiones de precisión: módulos de imágenes endoscópicas, parches de monitorización portátiles, detectores de PCR digitales, articulaciones de robots quirúrgicos
Requisitos especiales: materiales biocompatibles, soporte para esterilización en autoclave, permeabilidad antilíquido IP68
Escenarios de automatización industrial
Configuración típica: mazo de articulaciones de robot industrial, unidad de control PLC, red de sensores inteligente, sistema de navegación AGV
Adaptación ambiental: revestimiento anticorrosión química, amplio rango de temperatura de -40 °C ~ 85 °C, diseño de interferencia antielectromagnética
Áreas de aplicación emergentes
Electrónica de consumo: auriculares AR/VR, libros electrónicos flexibles, terminales inteligentes plegables
Internet de las cosas: módulo de control para el hogar inteligente, nodo de detección LoRa, microestación base 5G
Campos especiales: equipos de comunicación por satélite, sistema de control de vuelo de UAV

Tendencia de desarrollo

Con el desarrollo de equipos electrónicos de mayor rendimiento y menor volumen, la tecnología de conectores FPC está experimentando un avance revolucionario, que muestra principalmente las siguientes cuatro tendencias principales:
1. Avances en la tecnología de miniaturización extrema
Punto de referencia de la industria: la serie Hirose FH28 logrará la producción en masa de paso de 0,2 mm
Aspectos técnicos destacados:
Adopción del proceso de estampado de precisión a nivel de micras
Innovador diseño de estructura de contacto suspendida
Admite conexión FPC ultradelgada de 15 μm
Escenarios de aplicación: área de pivote de dispositivo plegable, dispositivo médico microimplantable
2. Evolución de la tecnología de transmisión de alta velocidad
Último estándar: admite transmisión de señal PAM4 de 56 Gbps
Tecnología clave:
Control preciso de la impedancia del par diferencial (100 Ω±10%)
Aplicación de material de baja pérdida dieléctrica (Dk<3.0@10GHz)
Diseño optimizado de rechazo de diafonía (<-40 dB)
Aplicaciones típicas: módulos ópticos de 400G, interconexiones de backplane de servidor AI
3. Mejora de la confiabilidad en entornos extremos
Estándares de grado de vehículo:
Cumple con los estándares de vibración USCAR-2
Prueba de niebla salina de 1000 horas (solución de NaCl al 5%)
Temperatura de funcionamiento continuo de 125 °C
Proceso innovador:
Tecnología de nano-recubrimiento (recubrimiento compuesto Au Ni)
Proceso de encapsulación por soldadura láser
Sellado de moldeo por inyección secundario de silicona
4. Integración inteligente de la función de interconexión
Una nueva generación de conectores inteligentes:
Conectores M.2 de TE Connectivity con detección de enchufe integrada
Molex desarrolla conectores FPC con detección de temperatura
JAE presenta conectores industriales con características de identificación RFID
Integración de tecnología:
Microcontroladores integrados
Transmisión híbrida de fibra y cobre
Sistema de aviso de averías de autodiagnóstico
Las tendencias de la industria muestran que la próxima generación de conectores FPC se desarrollará en la dirección de los "cuatro super": ultraminiatura (paso de 0,1 mm), ultra alta velocidad (112 Gbps), ultra confiable (2 millones de veces enchufado), ultra inteligente (integración de computación periférica), estos avances promoverán el desarrollo de tecnología de vanguardia, como las comunicaciones 5G, la conducción automatizada, la computación de IA, etc.

¿Qué es PCBA?

El nombre completo de PCBA es Ensamblaje de placa de circuito impreso, es decir, ensamblaje de placa de circuito impreso, que se refiere al ensamblaje de componentes electrónicos, conectores, complementos, puertas lógicas digitales, unidades de microcontrol, etc. en una placa de circuito impreso, y luego una variedad de procesos como soldadura y enchufe para convertirlo en un módulo funcional completo de un producto electrónico.

¿Cuáles son los componentes comunes en la PCB?

1. Componentes pasivos

1. Las resistencias (Resistencia)
   Función: Limite el tamaño de la corriente, la derivación de voltaje
   Tipos comunes: resistencias de película de carbono (económicas y prácticas), resistencias de película metálica (mayor precisión), resistencias bobinadas (aplicaciones de alta potencia), resistencias de chip (SMD, corriente principal moderna)
   Técnicas de identificación: código de anillo de color: 4-6 anillos de color para indicar el valor de resistencia y precisión, código de chip: 3-4 dígitos para indicar el valor de resistencia
   Símbolo del circuito: Caja rectangular o línea ondulada
2. Condensador (Condensador)
   Función: almacenamiento de energía, filtrado, acoplamiento
   Tipos principales: condensadores electrolíticos (gran capacidad, polaridad), condensadores cerámicos (buenas características de alta frecuencia), condensadores de tantalio (tamaño pequeño, alta estabilidad), condensadores de película (alta precisión)
   Marcado del circuito: Comienzo "C" (como C1, C2)
   Puntos de selección: valor de capacitancia, valor de tensión soportada, coeficiente de temperatura
3. Inductor (Inductor)
   Función: filtrado, almacenamiento de energía, estabilización de corriente
   Categorías principales: inductores huecos (aplicaciones de alta frecuencia), inductores de ferrita (antiinterferentes), inductores de chip (ahorro de espacio), inductores de potencia (alta corriente)
   Marcado del circuito: Comienzo "L" (como L1, L2)

2. Dispositivos semiconductores

1. Diodo (diodo)
   Función: conductividad unidireccional, estabilización de voltaje, emisión de luz
   Tipos comunes: diodos rectificadores (como 1N4007), diodos reguladores de voltaje (como 1N4742), diodo Schottky (caída baja), LED (diodo emisor de luz), diodos TVS (antiestáticos)
   Marcado del circuito: Comienzo "D"
2. Transistor (Transistor)
   Función: amplificación de señal, control de conmutación
   Tipos principales: transistor (BJT), tubo de efecto de campo (MOSFET), IGBT (interruptor de alta potencia)
   Paquete: TO-92 (baja potencia), TO-220 (media potencia), SOT-23 (SMD)

3. Circuitos integrados

1. IC analógico
   Amplificadores operacionales, reguladores de tensión, convertidores de datos (ADC/DAC)
2. Circuitos integrados digitales
   Microcontrolador (MCU)
   Memoria (Flash, RAM), circuitos de puerta lógica
3. Circuitos integrados de señal mixta
   Chips transceptores inalámbricos, circuitos integrados de interfaz de sensor

4. Otros componentes importantes

1. Conectores
   Conector de clavijas/hembra, interfaz USB/HDMI, conector de placa a placa
2. Componentes de protección
   Fusibles, varistores, tubos de descarga de gas
3. Componentes electromecánicos
   Relé, interruptor, zumbador

¿Qué certificaciones se requieren para los componentes?

Requisitos de certificación específicos para diferentes tipos de componentes
Circuitos integrados: Se requiere la certificación del Sistema de Gestión de Seguridad de la Información ISO/IEC 27001 para garantizar que el diseño y la fabricación cumplan con las normas pertinentes.
Condensadores y resistencias: se requiere la certificación RoHS para garantizar que no contengan sustancias peligrosas.
Conectores: Se requiere la certificación UL u otra certificación de seguridad eléctrica para garantizar la seguridad durante el uso.
Componentes LED: Se requieren certificaciones de seguridad y rendimiento para garantizar el cumplimiento en aplicaciones de iluminación y pantallas.
Dispositivos semiconductores: deben contar con la certificación AEC-Q100 para su uso en electrónica automotriz.
Sensores: es posible que se requieran certificaciones específicas de la industria, como la ISO 13485 para electrónica médica
Estas certificaciones no solo garantizan la calidad y la seguridad del producto, sino que también ayudan a que el producto cumpla con las normas en el mercado.

El papel de los componentes comunes en la PCB

1. Resistencia (Resistencia)
Funciones principales: limitación de corriente, distribución de voltaje, regulación de señal
Aplicaciones típicas: proporcionar el voltaje de polarización adecuado para el transistor, en el circuito del sensor para ajustar el nivel de la señal, como componentes de protección LED limitadores de corriente
2. Condensador
Funciones principales: almacenamiento de energía, filtrado de ruido, acoplamiento de señales
Aplicaciones típicas: filtrado de circuitos de alimentación (para eliminar ondulaciones), acoplamiento de señales en circuitos de audio, desacoplamiento de pines de alimentación de IC digital
3. Inductor
Funciones principales: almacenamiento de energía, filtrado de alta frecuencia, estabilización de corriente
Aplicaciones típicas: conversión de energía de la fuente de alimentación conmutada, adaptación de impedancia en circuitos de RF, los componentes clave de los filtros EMI
4. Diodo (diodo)
Funciones principales: conductividad unidireccional, regulación de voltaje, protección de circuitos
Aplicaciones típicas: circuito rectificador de CA a CC, diodo TVS de protección contra sobretensión, para evitar el circuito de protección inversa de potencia
5. Transistor (transistor)
Funciones principales: amplificación de señal, conmutación electrónica, control de corriente
Aplicaciones típicas: amplificación de señales de audio, circuitos lógicos digitales, control de accionamiento de motores
6. Circuito integrado (IC)
Funciones principales: realización de funciones electrónicas complejas
Aplicaciones típicas: microcontroladores (núcleo de control del sistema), amplificadores operacionales (procesamiento de señales), circuitos integrados de administración de energía
7. Componentes electromecánicos
Interruptores: control de encendido/apagado del circuito
Conectores: conexión eléctrica entre módulos
Relé: corriente pequeña para controlar corriente grande
Componentes de indicación y alarma
LED: indicación visual del estado de funcionamiento
Zumbador: indicación de alarma sonora
8. Componentes de protección

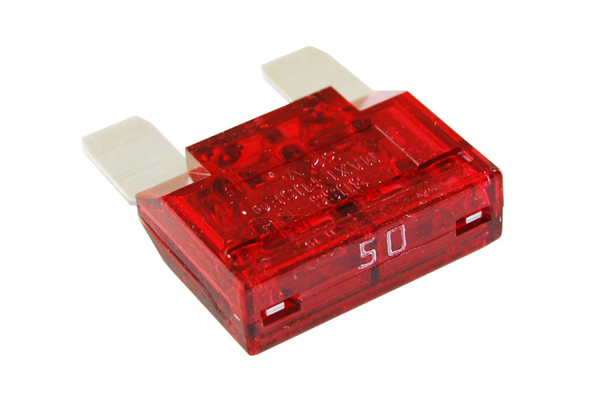

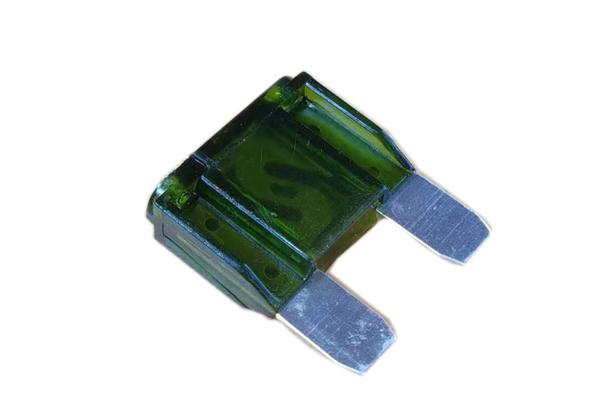

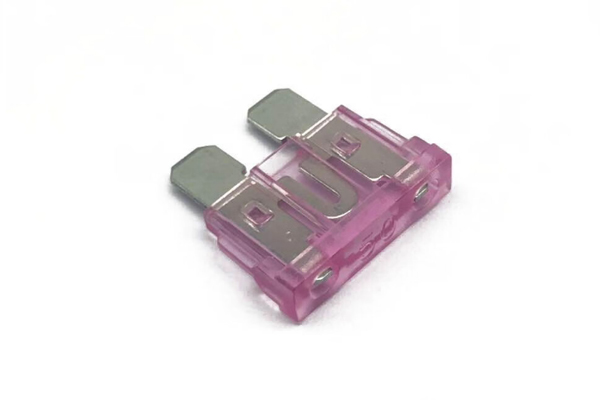

Fusible: protección contra sobrecorriente
Varistor: Protección contra sobretensiones
Tubo de descarga de gas: protección contra rayos
9. Componentes del sensor
Sensor de temperatura: monitorización ambiental
Fotorresistencia: Detección de la intensidad de la luz
Acelerómetro: Detección de movimiento

Cómo identificar rápidamente los componentes de la placa de circuito impreso

Fíjate en la marca: letras números junto a la numeración de los componentes
Fíjate en el paquete: los diferentes componentes tienen una forma de paquete típica
Parámetros de medición: utilizando un multímetro para medir las características básicas de la
Verifique la información: de acuerdo con las especificaciones de consulta del modelo

PCB en los símbolos de componentes comunes

PCB en los símbolos de componentes comunes incluyen resistencia (R), capacitancia (C), inductancia (L), circuitos integrados (IC), diodos (D), transistores (Q), transformadores (T), etc.

Símbolos del diagrama de circuito de caracteres

1.Símbolos eléctricos básicos

1. Categoría de fuente de alimentación
   CA: símbolo de corriente alterna (línea ondulada)
   CC: símbolo de corriente continua (línea recta punteada)
   G: símbolo del generador (círculo con G)
2. Dispositivos de protección
   FU: Fusible (rotura central rectangular)
   FF: Mecha descendente (rectángulo con barra)
   FV: Dispositivo de protección limitador de voltaje (rectángulo con flecha)

2.Símbolos del dispositivo de control

1. Categoría de conmutador
   QS: Interruptor de desconexión (desconexión de barra)
   QF: Disyuntor (con símbolo de disparo)
   SB: Interruptor pulsador (conexión de semicírculo)
2. enlaces
   KA: Relé instantáneo (con relámpago en la caja)
   KT: Relé de tiempo (con reloj en la caja)
   KH: Relé térmico (con líneas onduladas en la caja)

3. Símbolos del instrumento de medición

1. Medidor básico
   PA: amperímetro (A en círculo)
   PV: Voltímetro (V en círculo)
   PPF: Medidor de factor de potencia (cosφ en círculo)
2. Medición de electricidad
   PJ: Medidor activo (Wh en círculo)
   PJR: medidor de potencia reactiva (VARh en círculo)

4. Motor y actuador

1. Motor eléctrico
   M: Símbolo general del motor eléctrico (M en círculo)
   MS: Motor síncrono (doble círculo)
   MA: Motor asíncrono (con barra diagonal en círculo)
2. Accionador
   YV: Válvula solenoide (rectángulo con línea ondulada)
   YM: Válvula motorizada (rectángulo con engranaje)
   YE: actuador eléctrico (rectángulo con flecha)

5. Dispositivo indicador de señal

1. Luz indicadora
   HR: luz roja (círculo sólido con H)
   HG: luz verde (círculo sólido con G)
   HY: Luz amarilla (círculo sólido con Y)
2. Dispositivo de señalización
   HA: Señal acústica (símbolo de la bocina)
   HS: Señal luminosa (símbolo de rayo)
   HP: Letrero de luz (rectángulo con texto en su interior)

6. Símbolos de componentes especiales

1. Tipo de sensor
   BL: Sensor de nivel de líquido (trapezoidal con líneas onduladas)
   BT: Sensor de temperatura (rectángulo con termómetro)
   BV: sensor de velocidad (rectángulo con tacómetro)
2. Electrónica de potencia
   UR: Rectificador de tiristores (triangular con compuerta)
   UI: Inversor (rectángulo con flecha bidireccional)
   UF: Inversor (rectángulo con símbolo de frecuencia)

7. Cableado y conexión de dispositivos

1. Dispositivos de conexión
   XT: Bloque de terminales (disposición circular de puntos)
   XB: Lengüetas de conexión (cables de conexión rectangulares)
   XP/XS: toma de corriente (símbolo de tope cóncavo)
2. Sistema de barras colectoras
   W: Barra colectora de CC (alambre sólido grueso)
   WV: mini-barra colectora de voltaje (línea punteada)
   WCL: cierre de barra colectora pequeña (con símbolo de interruptor)
   Dominar estos símbolos es la base para comprender los esquemas de circuitos y, con la experiencia, podrá interpretar rápidamente una variedad de dibujos eléctricos complejos.

Diseño de componentes de PCB y diseño de cableado

1.Principios básicos de la disposición de los componentes

1. Diseño de Prioridades Estratégicas
   Primero organice el IC central y los componentes grandes (como procesadores, FPGA)
   A continuación, organice los circuitos periféricos clave (circuitos de reloj, módulos de alimentación)
   Por último, disponga los pequeños componentes pasivos (resistencias, condensadores, etc.)
2. Diseño de optimización del flujo de señal
   De acuerdo con el diseño esquemático de la secuencia de la dirección del flujo de señal (entrada → procesamiento → salida)
   Las rutas de señal críticas se minimizan (especialmente para señales de alta velocidad)
   Señales sensibles alejadas de fuentes de interferencia (p. ej., fuente de alimentación conmutada)
3. Simetría, estética y equilibrio funcional
   Diseño de simetría de espejo para los mismos módulos funcionales
   Distribución uniforme de los componentes en el tablero (para evitar el sesgo de peso)
   Disipación de calor equilibrada y compatibilidad electromagnética.

2. Detalles de diseño profesional

1. Diseño modular funcional
   Partición estricta de circuitos digitales/analógicos (espaciado recomendado >5 mm)
   Aislamiento separado para circuitos de RF
   Disposición centralizada de los módulos de alimentación
2. Especificación de espaciado de seguridad
   Los componentes del borde de la placa ≥ 5 mm (para evitar daños en el procesamiento)
   Entre los componentes del chip ≥ 2 mm (fácil de reparar)
   Entre componentes de alta tensión ≥ 8 mm (requisitos de seguridad)
3. Procesamiento de componentes especiales
   Componentes generadores de calor:
   Distribución uniforme para evitar la concentración de puntos calientes
   Manténgase alejado de componentes sensibles al calor (como condensadores electrolíticos)
   Agregue disipadores de calor si es necesario
   Componentes de alta frecuencia:
   Lo más cerca posible del centro del tablero
   Manténgase alejado de los puertos de E/S
   Utilice la protección del escudo de tierra
4. Disposición del condensador de desacoplamiento
   Condensador de 0,1 μF en cada pin de alimentación
   Distancia de diseño <3 mm (idealmente montado en la parte trasera)
   Cuando se conectan varios condensadores en paralelo, se organizan de menor a mayor capacidad.

3. Estrategia de cableado inteligente

1. Prioriza las señales clave
   Señales de reloj:
   Ancho de línea más grueso (generalmente 8-12 mil)
   Terreno de acompañamiento completo
   Evite los giros en ángulo recto
   Señales diferenciales:
   Longitud estrictamente igual (error <50 mil)
   Alineación paralela
   Adaptación de impedancia
2. Técnicas de cableado de alta densidad
   Comience desde BGA y otros dispositivos complejos
   Ruta primero a través de las áreas más densas
   Usar transición diagonal de 45°
3. Esquema de enrutamiento por capas
   Se recomienda el apilamiento de capas:
   Capa superior: señales críticas
   Capa interior 1: plano de tierra completo
   Capa interior 2: Plano de potencia
   Capa inferior: Señales comunes
   Recomendación de señal de alta frecuencia:
   Alineación de la línea de la cinta (capa interior)
   Evite las zonas divididas entre sí

Cómo hacer la fabricación de PCBA

La fabricación de PCBA es un proceso complejo y delicado que requiere conocimientos y equipos especializados. Los siguientes son los pasos generales para la producción de PCBA:
1. Diseño del circuito: de acuerdo con los requisitos funcionales de los productos electrónicos, diseñe diagramas de circuitos y utilice software EDA profesional, como Altium Designer, etc., diseño de placas de circuito.
2. Fabricación de placas de circuito impreso: El diseño del diagrama del circuito imprimió la producción en una placa de circuito sólida, que generalmente debe ser a través de fotolitografía, grabado, perforación y otros pasos.
3. Adquisición de componentes: De acuerdo con el diseño del circuito, adquisición de los componentes electrónicos apropiados, incluidas resistencias, condensadores, inductores, diodos, transistores, circuitos integrados, etc.
44Ensamblaje de componentes: la adquisición de componentes de acuerdo con los requisitos de diseño de circuitos colocados en la placa de circuito impreso, que generalmente deben llevarse a cabo a través del montador y otros equipos especializados.
5. Soldadura: componentes y soldadura de placas de circuito impreso, incluida la soldadura por ola, la soldadura por reflujo y otros métodos.
6. Pruebas: Pruebe el PCBA completo, incluida la inspección visual, las pruebas eléctricas, las pruebas funcionales, etc., para asegurarse de que su función sea correcta y esté libre de defectos.
7. Embalaje:Embalaje y etiquetado del PCBA ensayado, incluido el embalaje antiestático, el embalaje a prueba de humedad, etc., para garantizar su seguridad en el transporte y uso del proceso.

Áreas de aplicación de PCBA

La tecnología PCBA se ha integrado profundamente en diversos campos de la sociedad moderna:
Electrónica de consumo: el núcleo miniaturizado de smartphones y tablets
Industria del automóvil: el centro neurálgico de la electrificación y la conducción inteligente
Equipos médicos: el salvavidas de los instrumentos de diagnóstico de alta precisión
Industria 4.0: el núcleo de control de los sistemas de fabricación inteligentes
Industria aeroespacial: la piedra angular tecnológica de equipos altamente fiables

Tendencias futuras de desarrollo

1. Tecnología de integración heterogénea
El empaquetado 2.5D/3D rompe la limitación del plano
Integración de fotónica de silicio para mejorar el ancho de banda de transmisión
2. Transformación de la fabricación ecológica
Popularización de procesos sin plomo
Aplicación de material reciclable
3. Aplicación de gemelo digital
La creación de prototipos virtuales acelera el desarrollo
Mantenimiento predictivo inteligente

En el proceso de diseño y fabricación de PCBA, la selección correcta y el uso racional de los componentes electrónicos es crucial. Los diseñadores deben seleccionar los tipos y especificaciones apropiados de componentes electrónicos en función de los requisitos funcionales del circuito, los requisitos de rendimiento y las consideraciones de costo. Al mismo tiempo, también es necesario considerar el diseño de los componentes, el proceso de soldadura y la confiabilidad para garantizar que la calidad y el rendimiento de la placa de circuito cumplan con los requisitos esperados.

Los relés ultraminiatura 2A montados en PCB SPDT de 12 V se han convertido en un elemento de control crítico en los equipos electrónicos compactos de hoy en día, con su diseño miniaturizado superior que garantiza un alto rendimiento al tiempo que logra un ahorro de espacio revolucionario. Por lo general, más del 50% más pequeños que los relés convencionales, estos relés ultraminiatura se utilizan en una amplia gama de sistemas electrónicos de alta densidad porque mantienen un excelente rendimiento eléctrico y confiabilidad mecánica.

Beneficios del producto

1. Utilización extrema del espacio (el tamaño típico es de solo 10 x 6 x 5 mm)
2. Excelentes características eléctricas (resistencia de contacto ≤ 100 mΩ, resistencia de aislamiento ≥ 100 MΩ)
3. Amplia compatibilidad (12VDC±10% rango de voltaje de funcionamiento)
4. Capacidad de carga confiable (2A / 250VAC o 30VDC)

Categoría de producto

1. Clasificación según el material de contacto

Contactos de aleación de plata: buena conductividad, fuerte resistencia al arco
Contactos de oro: baja resistencia de contacto, adecuado para conmutación de señales pequeñas.

2. Clasificación según las características de la bobina

Tipo estándar: diseño de consumo de energía convencional
Tipo de bajo consumo de energía: diseño de ahorro de energía, que reduce el consumo total de energía del sistema.
Tipo de alta sensibilidad: puede funcionar de manera confiable bajo voltaje más bajo.

3. Clasificados por forma de paquete

Totalmente sellado: resistente al polvo y a la humedad, adecuado para entornos hostiles.
Semi-sellado: protección básica, bajo costo
Tipo abierto: buena disipación de calor, adecuado para entornos convencionales.

4. Clasificados por función especial

Con tipo de indicación LED: puede visualizar el estado de funcionamiento.
Con tipo de protección de diodo: diodo incorporado para proteger el circuito de conducción.
Con supresión de sobretensiones: para reducir la interferencia electromagnética del momento de conmutación.

El papel de los relés

En los sistemas electrónicos modernos, el relé ultraminiatura SPDT de 12 V desempeña múltiples funciones críticas debido a su diseño compacto y rendimiento superior:

1. Barrera de aislamiento eléctrico

Como barrera de seguridad entre el circuito de control y el circuito de carga, se logra un aislamiento eléctrico completo. Esta característica de aislamiento protege eficazmente el terminal de control de bajo voltaje contra interferencias y daños del terminal de carga de alto voltaje, lo que garantiza un funcionamiento seguro y estable del sistema.

2. Enrutamiento de señal altamente confiable

En los instrumentos de prueba de precisión y los equipos de comunicación, el relé sirve como un interruptor electrónico altamente confiable para garantizar la conmutación precisa de las rutas de la señal. Su diseño ultraminiatura es especialmente adecuado para aplicaciones de enrutamiento de señales de alta densidad, al tiempo que mantiene una excelente integridad de la señal.

3. Control de potencia compacto

A pesar de su tamaño compacto, su capacidad de carga de corriente de 2 A lo convierte en un elemento de control ideal para dispositivos de potencia pequeña y mediana, como matrices de iluminación LED, micromotores y electroválvulas compactas, equilibrando perfectamente las limitaciones de espacio con los requisitos de energía.

4. Conmutación de estado inteligente

La estructura unipolar y de doble tiro SPDT le da una capacidad de control bidireccional única, un solo relé puede realizar: conmutación automática del estado del circuito, selección alternativa de señales de doble canal y conversión de los modos de funcionamiento del equipo.

5. Construcción lógica básica

A través de la combinación inteligente de relés, se pueden construir circuitos lógicos básicos como AND, OR, etc. para proporcionar soluciones rentables para sistemas de automatización simples, especialmente adecuados para escenarios de aplicación que no requieren controladores programables complejos.

6. Guardia de seguridad del sistema

El mecanismo de corte rápido incorporado lo convierte en un dispositivo de protección de circuito efectivo, que puede cortar rápidamente la conexión cuando se detectan condiciones anormales y puede prevenir eficazmente daños por sobrecarga de equipos, accidentes de cortocircuito de circuitos y fallas del sistema para expandirse.

Principio de funcionamiento

1. Sistema de accionamiento electromagnético

Cuando se carga un voltaje de 12 V CC en la bobina del relé, el sistema electromagnético en miniatura diseñado con precisión responde de inmediato:
La bobina en miniatura hecha de material de aleación de alta permeabilidad genera un fuerte campo electromagnético.
El proceso de bobinado optimizado garantiza la máxima eficiencia electromagnética en un espacio limitado.
La fuerza de succión electromagnética generada se aplica con precisión al mecanismo de armadura de aleación especial.

2. Transmisión mecánica de precisión

El sistema de transmisión mecánica del relé ultraminiatura encarna la esencia de la ingeniería micromecánica:
Adoptando un sistema de resorte de precisión de grado aeroespacial, el tiempo de respuesta es de <3 ms.
El diseño único del mecanismo de amplificación de palanca aumenta la eficiencia de la fuerza electromagnética en un 40%.
La estructura de rodamiento súper resistente al desgaste garantiza una vida útil mecánica 10 millones de veces.

3. Sistema de contacto de alto rendimiento

El conjunto de contactos SPDT adopta un diseño innovador:
Material de contacto compuesto sándwich (AgSnO2 Au, chapado)
Mecanismo de lengüeta con diseño elástico especial
Diseño de estructura de contacto autolimpiante
Presión de contacto >50 g para garantizar una baja resistencia de contacto

4.Flujo de trabajo cooperativo

Estado estacionario
El resorte de alta precisión mantiene cerrado el contacto NC
El terminal COM y el terminal NC mantienen la conducción
Resistencia de contacto estática <50mΩ
Estado de excitación (12V energizado)
La fuerza electromagnética supera la fuerza del resorte en 5 ms
El mecanismo de armadura empuja la conmutación de contactos
El terminal COM establece la conexión con el terminal NO
Tiempo de conmutación <10ms
Proceso de restablecimiento
La fuerza del resorte restablece el mecanismo después de un corte de energía
Tiempo de rebote mecánico <8ms
Restablecimiento completo del estado de contacto inicial

Con un innovador diseño de circuito magnético, una estructura mecánica precisa y una tecnología de contacto avanzada, este relé en miniatura ofrece un mejor rendimiento en 1/3 del volumen de los relés tradicionales, lo que es especialmente adecuado para escenarios de aplicación con estrictos requisitos de espacio, como dispositivos 5G y terminales IoT. La perfecta sinergia de todos los sistemas durante su proceso de trabajo garantiza un funcionamiento fiable en un entorno de -40 °C ~ 85 °C.

Especificación

Características eléctricas básicas

• Parámetros de la bobina
• Voltaje nominal: 12VDC (±10% de tolerancia)
• Consumo de energía: 0,2 W-0,5 W (incluidos los tipos estándar y de ahorro de energía)
• Voltaje de captación: ≤9.6VDC (garantiza un accionamiento confiable)
• Voltaje de caída: ≥1.2VDC (garantiza un reinicio completo)
• Rendimiento de contacto
• Resistencia de contacto: inicial ≤50 mΩ (≤100 mΩ después de 1 millón de operaciones)
• Rigidez dieléctrica: 1500 VCA/1 min entre la bobina y los contactos
• Resistencia de aislamiento: ≥1000MΩ (probado a 500VDC)

Parámetros de capacidad de carga

Especificaciones mecánicas

• Dimensiones
• Diseño ultracompacto: 10,0 mm (L) × 6,0 mm (W) ×5,0 mm (H)
• Montaje: Soporta tanto THT como SMD (opcional)
• Configuración de pines: Paso estándar de 2,54 mm (opción de alta densidad de 1,27 mm disponible)
• Durabilidad ambiental
• Temperatura de funcionamiento: -40 °C ~ 85 °C (grado industrial)
• Temperatura de almacenamiento: -55 °C ~ 105 °C
• Grado de protección: IP40 (estándar)/IP67 (versión sellada opcional)
• Resistencia a las vibraciones: Cumple con IEC 60068-2-6
• Resistencia a los golpes: 100 m/s2 (cumple con MIL-STD-202G)

Indicadores de confiabilidad

• Vida mecánica
• Estándar: ≥10 millones de operaciones (sin carga)
• Mejorado: ≥20 millones de operaciones (diseño mecánico especial)
• Vida eléctrica
• Carga resistiva: ≥100.000 operaciones (a 2 A nominales)
• Carga inductiva: ≥50.000 operaciones (L/R=10ms)
• Carga de bajo nivel: ≥500.000 operaciones (100mA@5VDC)

Comparación de modelos representativos

Nota: Todos los parámetros se miden a una temperatura ambiente de 25 °C. Se recomienda una reducción de potencia para las condiciones reales de funcionamiento. Soluciones personalizadas disponibles para aplicaciones especiales.

Escenarios de aplicación diversificados de relé ultraminiatura 2A montado en PCB SPDT de 12 V

1. Campo de la infraestructura de comunicación

Los relés ultraminiatura son ampliamente utilizados en equipos de estaciones base 5G, conmutadores de redes de fibra óptica y sistemas telefónicos programables, responsables del enrutamiento preciso de señales críticas y conmutación de interfaz. Su alta fiabilidad garantiza el funcionamiento ininterrumpido de las redes de comunicación 24/7, mientras que el diseño miniaturizado se adapta perfectamente a la demanda de integración de alta densidad de los equipos de comunicación modernos.

2. Campo de la electrónica de consumo

Desde el sistema de control de temperatura en el hogar inteligente, el equipo de seguridad hasta el control de programa de todo tipo de electrodomésticos, la capacidad de carga de 2A le permite accionar directamente los actuadores en la mayoría de los electrodomésticos. Vale la pena mencionar especialmente que en el equipo terminal IoT, las características de baja potencia de este relé y el módulo inalámbrico se combinan perfectamente para realizar la combinación orgánica de control remoto y ejecución local.

3. Automatización industrial

Como configuración estándar de los módulos de salida PLC, son responsables de convertir las señales de control en acciones del dispositivo; En las redes de sensores, asumen funciones de acondicionamiento y aislamiento y amplificación de señales. Incluso en entornos industriales hostiles, su rango de temperatura de funcionamiento de -40 °C a 85 °C garantiza un funcionamiento estable.
Electrónica automotriz
Desde el cambio de modo de los sistemas de infoentretenimiento del vehículo, pasando por el control de las funciones de confort, como los asientos y los retrovisores, hasta el procesamiento de señales de las interfaces de diagnóstico OBD, se pueden encontrar en todas partes. Los productos que cumplen con los estándares de vibración y temperatura de grado automotriz también son ideales para los sistemas de administración de baterías en vehículos eléctricos.

4. Electrónica médica

Estos relés son ampliamente utilizados en monitores portátiles, equipos de diagnóstico e instrumentos terapéuticos de baja potencia debido a su rendimiento estable y tamaño ultra pequeño. Los modelos completamente sellados pueden satisfacer mejor las necesidades especiales de esterilización de equipos médicos.

5. Instrumentos de prueba y medición

Los equipos de prueba automáticos (ATE) los utilizan para realizar la conmutación inteligente de señales multicanal, mientras que los instrumentos de medición de precisión confían en ellos para completar la conversión automática de rangos. El rendimiento de contacto de alta precisión garantiza la exactitud de los resultados de medición y las características de respuesta rápida mejoran la eficiencia de las pruebas.

6. Nuevo campo de energía y electrónica de potencia

Los microrrelés se utilizan en controladores de energía solar para la gestión de carga / descarga, en microinversores para la conmutación de topología de circuitos y en equipos de monitoreo de energía para el control de muestreo. Su excelente aislamiento puede proporcionar una garantía fiable para la seguridad del sistema.

Resumen: El diseño de voltaje de funcionamiento de 12 V CC permite que se adapte perfectamente a la mayoría de los sistemas de control de bajo voltaje modernos, mientras que la capacidad de transporte de corriente de 2 A proporciona una solución de conmutación confiable para varios tipos de cargas de potencia pequeñas y medianas. En particular, su precisión PCB El diseño de montaje no solo simplifica el proceso de ensamblaje de producción, sino que también mejora significativamente la eficiencia de la producción automatizada, convirtiéndose en un componente estándar indispensable en la fabricación moderna de productos electrónicos.

Conocimiento de la industria de PCB SBU

Posición Estratégica y Valor de Mercado

Como el "sistema nervioso central" de la electrónica, las placas de circuito impreso (PCB) tienen una importancia insustituible en la fabricación moderna. Según Prismark, el mercado mundial de PCB superó los 80 mil millones de dólares en 2023, con una CAGR constante del 5,8%. Impulsadas por el 5G, la AIoT y los vehículos eléctricos, las Unidades Estratégicas de Negocio (SBU) de PCB están evolucionando de componentes pasivos a impulsores de la innovación estratégica.

Valor central de PCB SBU

1. Nexo de la cadena de suministro

Aguas arriba: Materiales especializados (PTFE de alta frecuencia, sustratos de ABF para el empaquetado de circuitos integrados)
Aguas abajo: Seis sectores clave—Electrónica de consumo (32%), telecomunicaciones (28%), automotriz (18%), médico (11%), industrial (8%) y aeroespacial (3%)

2. Soluciones de extremo a extremo

Co-diseño: Optimización de la integridad de la señal (pérdida de <0,1 dB mediante simulación SI/PI)
Fabricación inteligente: proceso mSAP que permite una precisión de línea/espacio de 20/20 μm
Eficiencia de la cadena de suministro: La producción a nivel de panel (18×24 en estándar) aumenta la utilización de materiales al 93%

3. Optimización de la producción

Avances tecnológicos

1. Tecnologías avanzadas de PCB

HDI: Microvías apiladas para interconexiones de 16 capas
Circuitos flexibles: 3D-MID para dispositivos médicos portátiles
Materiales de alta frecuencia: Composites cerámicos con Dk <3.0 / Df <0.002

2.Transformación de la Industria 4.0

El AOI impulsado por IA logra una detección de defectos del 99,98 %
El gemelo digital reduce los ciclos de NPI a 72 horas
El curado a base de hidrógeno reduce el uso de energía en un 35%

Estrategia competitiva y hoja de ruta futura

Desafíos clave

Doble cadena de suministro de láminas/resinas de cobre (resiliencia geopolítica)
Sustratos biodegradables para el cumplimiento de la directiva RoHS 3.0 de la UE

Motores de crecimiento

Centro del sudeste asiático: Instalación de Vietnam para la localización de PCB de automoción
Integración heterogénea: sustratos 2.5D/3D con un ancho de línea de 5 μm

Ventaja competitiva de Topfast

Como líder con certificación IATF 16949, ofrecemos tres pilares de excelencia

1. Liderazgo tecnológico

Capaz de producción en masa de líneas SLP de 10 μm.
Placas de prueba de semiconductores (tolerancia de ±25 μm)

2. Fiabilidad operativa

Creación de prototipos en 24 horas (en comparación con las 72 horas estándar de la industria)
99,2% de entrega a tiempo para pedidos de gran volumen

3. Asociaciones de ecosistemas

Integración de pruebas de análisis DFM
Trazabilidad de por vida con archivos tecnológicos dedicados al cliente

Nuestro enfoque "Concept-to-Production" impulsa aplicaciones de misión crítica, desde terminales Starlink de SpaceX hasta robots quirúrgicos Da Vinci. Con 8.7% de inversión en investigación y desarrollo, somos líderes en ciencia de materiales e ingeniería de precisión.

La próxima frontera

A medida que surgen la fotónica de silicio y las comunicaciones de terahercios, Topfast es pionero:
PCB ópticos: componentes fotónicos coempaquetados
Sustratos de nanocelulosa: un 60% menos de huella de carbono
Interconexiones cuánticas: enlace criogénico superconductor
Al fusionar la artesanía con la inteligencia digital, estamos redefiniendo los estándares de conectividad. Asóciese con Topfast para construir el futuro de la electrónica.

La Feria Internacional de Electrónica de Consumo de Rusia 2025 (ICEF 2025), celebrada del 15 al 17 de abril en la Crocus Expo IEC de Moscú, consolidó su posición como la feria tecnológica más grande e influyente del mundo de habla rusa. Con 50.000 asistentes profesionales, 30.000 metros cuadrados de espacio de exposición y participantes de 30 países, el evento mostró innovaciones de vanguardia en todo el ecosistema electrónico. Topfast tuvo el honor de participar como expositor clave (stand B1143 y B1147), interactuando con socios globales y líderes de la industria.

17 años de excelencia en soluciones de PCB

Desde su fundación en 2008, Topfast se ha convertido en una potencia de fabricación de 1.000 empleados y 20.000 metros cuadrados, que ofrece soluciones de PCB de extremo a extremo para clientes de Fortune 500 como Huawei, DJI, Mitsubishi y Thales Group. Como especialistas en la creación rápida de prototipos y la producción de lotes pequeños, combinamos la ingeniería de precisión con la entrega ágil para satisfacer las demandas de IoT, aeroespacial y electrónica de consumo de próxima generación.

Cartera de productos impulsada por la innovación

Nuestras ofertas certificadas incluyen:
Placas de interconexión de alta densidad (HDI)
Soluciones de cobre pesado y backplane
Alta frecuencia/RF & Placas de circuito impreso de alta velocidad
Flexible-Rígido Circuitos híbridos
Placas de prueba de semiconductores
Todos los productos cumplen con los estándares IPC Clase 3, respaldados por las certificaciones UL, RoHS y ISO9001, y sirven para aplicaciones de misión crítica en infraestructura 5G, dispositivos médicos, automatización industrial y sistemas de vehículos eléctricos.

¿Por qué los líderes mundiales eligen Topfast?

Elite Team: 20 años de experiencia promedio en la industria
Fabricación avanzada: Inversión continua en automatización e investigación y desarrollo
Soporte de espectro completo: desde la consultoría de diseño hasta las pruebas de posproducción
Velocidad de comercialización: creación de prototipos en 72 horas con una entrega a tiempo del 99,2 %
En ICEF 2025, fortalecimos los lazos con los socios existentes y forjamos nuevas colaboraciones en toda Europa del Este. De cara al futuro, Topfast mantiene su compromiso de redefinir la excelencia en PCB a través de la innovación centrada en la calidad y la agilidad centrada en el cliente.
Construyamos el futuro juntos
Póngase en contacto con nosotros para explorar cómo nuestras soluciones pueden impulsar su próximo avance.

La estructura laminada de PCB de 8 capas generalmente incluye capa de señal, capa de potencia y capa de tierra, la disposición específica y los principios de diseño son los siguientes

Capa de señal: Por lo general, incluye la capa superior (TOP), la capa inferior (Bottom) y la capa de señal en el medio (por ejemplo, Signal2, Signal3, etc.). La capa de señal se utiliza principalmente para cablear y transmitir señales eléctricas.

Capa de alimentación: Por lo general, incluye una o más capas de potencia (por ejemplo, Power1, Power2, etc.), que se utilizan para proporcionar una fuente de alimentación estable. La capa de la fuente de alimentación es adyacente a la capa de tierra para realizar mejor el acoplamiento entre la fuente de alimentación y la tierra, y para reducir la impedancia entre el plano de potencia y el plano de tierra.

Capa de tierra: incluye una o más capas de tierra (por ejemplo, Tierra1, Tierra2, etc.), que se utilizan principalmente para proporcionar un plano de referencia de tierra estable y reducir la interferencia electromagnética. El plano de tierra es adyacente al plano de potencia para proporcionar una mejor integridad de la señal.

Principios de diseño y Acuerdos Comunes

La capa adyacente al chip principal es el plano de tierra: proporciona un plano de referencia estable para el chip principal y reduce las interferencias.
Todas las capas de señal están adyacentes al plano de tierra tanto como sea posible: proporciona una mejor integridad de la señal.
Evite en la medida de lo posible dos capas de señal directamente adyacentes entre sí: reduzca las interferencias de la señal.
La fuente de alimentación principal está adyacente a su plano de tierra correspondiente tanto como sea posible: para reducir la impedancia entre el plano de potencia y el plano de tierra.
Diseño de estructura simétrica: el espesor y el tipo de capa dieléctrica, el espesor de la lámina de cobre y el tipo de distribución gráfica deben ser simétricos para minimizar el impacto de la asimetría.

Ejemplos comunes de diseño y uso de herramientas

Diseño de capa apilada común: como TOP-Gnd-Signal-Power-Gnd-Signal-Gnd-Bottom, etc. Este diseño puede proporcionar una mejor integridad de la señal y compatibilidad electromagnética.
Uso de la herramienta Huaqiu DFM: esta herramienta ayuda a calcular la impedancia, seleccionar el ancho y el espaciado de línea adecuados y garantizar la precisión del diseño.

Análisis de diseño de apilamiento de PCB de 8 capas

Opción 1: Diseño de seis capas de señal (no recomendado)

Características de la estructura:

1. Capa superior: Señal 1 (Lado del componente/capa de enrutamiento Microstrip)
2. Capa interior: Señal 2 (microstrip de dirección X, capa de enrutamiento premium)
3. Capa interior: Tierra (Plano de tierra)
4. Capa interior: Señal 3 (línea de banda en dirección Y, capa de enrutamiento premium)
5. Capa interior: Señal 4 (capa de enrutamiento de línea de banda)
6. Capa interior: Potencia (Plano de potencia)
7. Capa interior: Señal 5 (capa de enrutamiento Microstrip)
8. Capa inferior: Señal 6 (capa de enrutamiento Microstrip)

Análisis de inconvenientes:

• Mala absorción electromagnética
• Impedancia de alta potencia
• Rutas de retorno de señal incompletas
• Rendimiento EMI inferior

Opción 2: Diseño de cuatro capas de señal (recomendado)

Características mejoradas:

1. Capa superior: Señal 1 (Lado del componente/Microstrip, capa de enrutamiento premium)
2. Capa interior: Tierra (plano de tierra de baja impedancia, excelente absorción EM)
3. Capa interior: Señal 2 (Stripline, capa de enrutamiento premium)
4. Capa interior: Potencia (acoplamiento capacitivo formador de plano de potencia con tierra adyacente)
5. Capa interior: Tierra (Plano de tierra)
6. Capa interior: Señal 3 (Stripline, capa de enrutamiento premium)
7. Capa interior: Potencia (Plano de potencia)
8. Capa inferior: Señal 4 (Microstrip, capa de enrutamiento premium)

Ventajas:
? Plano de referencia dedicado para cada capa de señal
? Control preciso de la impedancia (±10%)
? Reducción de la diafonía (enrutamiento ortogonal entre capas adyacentes)
? Mejora del 40% en la integridad de la energía

Opción 3: Diseño óptimo de cuatro capas de señal (muy recomendable)

Estructura de la Regla de Oro:

1. Capa superior: Señal 1 (Lado del componente/Microstrip)
2. Capa interior: Tierra (plano de tierra sólida)
3. Capa interior: Señal 2 (Stripline)
4. Capa interior: Potencia (Plano de potencia)
5. Capa interior: Tierra (plano de tierra del núcleo)
6. Capa interior: Señal 3 (Línea de banda)
7. Capa interior: Tierra (Plano de tierra blindado)
8. Capa inferior: Señal 4 (Microstrip)

Rendimiento sobresaliente:
★ Cinco planos de tierra proporcionan un blindaje EM perfecto
★ Espaciado entre alimentación y tierra de <3 milésimas de pulgada para un desacoplamiento óptimo
★ La distribución simétrica de las capas evita la deformación
★ Admite señalización de alta velocidad de 20 Gbps

Recomendaciones de diseño:

1. Enrute primero las señales críticas en las capas de línea de banda S2/S3
2. Diseño de plano de potencia dividido para implementos
3. Limite los trazos de la capa superior/inferior a <5 mm de longitud
4. Mantener el enrutamiento ortogonal entre capas de señal adyacentes

Referencia de espesor de apilamiento

Nota: Todos los diseños deben incorporar vías ciegas/enterradas para una utilización óptima del espacio de enrutamiento.
