Nell'odierna progettazione di prodotti elettronici, i PCB a 4 strati da 1,6 mm sono diventati la soluzione preferita da molti ingegneri.

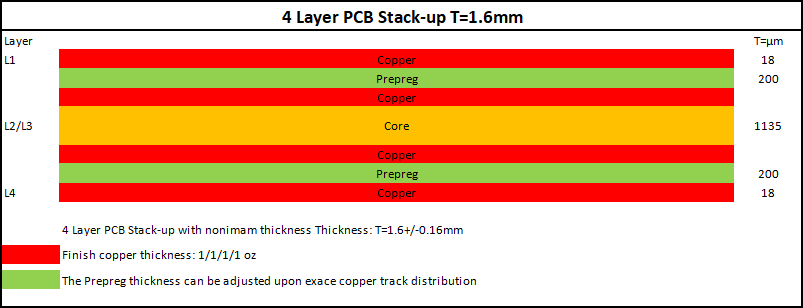

Struttura di impilamento standard di un PCB a 4 strati da 1,6 mm
Il circuito stampato standard a 4 strati da 1,6 mm adotta la classica configurazione “strato di segnale/strato di massa/strato di alimentazione/strato di segnale” con la seguente disposizione:
- Strato superiore (L1): Strato del segnale (esterno), per il posizionamento dei componenti e l'instradamento dei segnali ad alta velocità
- Strato interno 1 (L2): Piano di massa (GND), che fornisce percorsi di ritorno a bassa impedenza.
- Strato interno 2 (L3): Piano di alimentazione (VCC), per la distribuzione di potenza
- Strato inferiore (L4): Strato di segnale (esterno), per il routing ausiliario e il posizionamento dei componenti

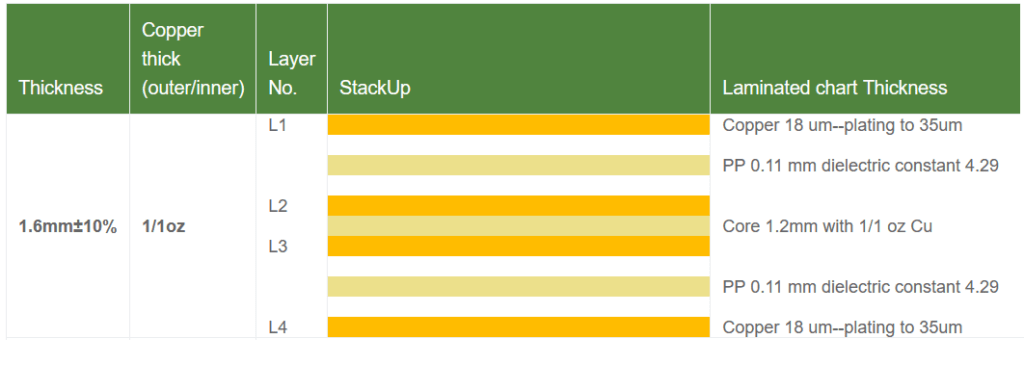

Questa struttura utilizza il prepreg (PP, tipicamente di tipo 2116, con uno spessore di circa 0,12 mm) per laminare insieme gli strati, formando un pannello finito con uno spessore totale di 1,6 mm.Un tipico esempio di distribuzione dello spessore del materiale è il seguente:
| livello | Materiale/Descrizione | Spessore (esempio) |
|---|
| Livello superiore | Strato di segnale (1 oz di rame) | 0,035 mm |
| Preimpregnato | Dielettrico (FR-4) | 0,2 mm |
| Strato interno 1 | Piano di massa (rame da 1 oz) | 0,035 mm |
| centrale | Dielettrico (FR-4) | 0,8 mm |
| Strato interno 2 | Piano di potenza (rame da 1 oz) | 0,035 mm |
| Preimpregnato | Dielettrico (FR-4) | 0,2 mm |
| Livello inferiore | Strato di segnale (1 oz di rame) | 0,035 mm |
Origini storiche dello spessore di 1,6 mm come standard industriale
Il fatto che lo spessore di 1,6 mm (circa 63 millimetri) sia diventato uno standard industriale per i circuiti stampati non è una coincidenza, ma ha profonde radici storiche. Durante l'era dei tubi a vuoto, i laminati di resina fenolica venivano prodotti tipicamente con uno spessore di 1/16 di pollice (circa 1,6 mm) e i connettori e gli altri componenti corrispondenti venivano progettati per questa specifica, formando gradualmente uno standard industriale completo.
Con i progressi tecnologici, sebbene la gamma di spessori dei circuiti stampati si sia ampliata fino a 0,4-3,0 mm o anche di più, 1,6 mm rimane la scelta predefinita per la maggior parte dei prodotti elettronici grazie alla sua buona resistenza meccanica, alla comodità di produzione e all'economicità.Soprattutto per le schede a 4 strati, lo spessore di 1,6 mm garantisce l'isolamento ideale tra gli strati e la stabilità strutturale.
Considerazioni chiave per la progettazione di PCB a 4 strati da 1,6 mm
Controllo dell'impedenza e integrità del segnale
Nella progettazione di circuiti ad alta velocità, il controllo dell'impedenza è fondamentale.Il PCB a 4 strati da 1,6 mm fornisce piani di riferimento chiari per i segnali attraverso strati di massa e di alimentazione dedicati, semplificando notevolmente la progettazione dell'adattamento di impedenza. I valori di progetto tipici includono:
- Single-ended signals: 50Ω±10%
- Differential pairs: 100Ω±10%
Controllando con precisione la larghezza della traccia (ad esempio, 0,195 mm), la spaziatura e lo spessore del dielettrico, gli ingegneri possono facilmente raggiungere i valori di impedenza desiderati.Il team di ingegneri Topfast ha una vasta esperienza nel controllo dell'impedenza e può fornire una consulenza professionale per il vostro progetto.
Progettazione di distribuzione e disaccoppiamento dell'alimentazione
I vantaggi dei livelli di potenza dedicati includono
- L'impedenza di potenza più bassa riduce la caduta di tensione
- Distribuzione uniforme dell'energia
- Facilitazione del posizionamento dei condensatori di disaccoppiamento
Si consiglia di collocare condensatori di disaccoppiamento di valore adeguato in prossimità dei pin di alimentazione per formare una rete di distribuzione dell'alimentazione (PDN) a bassa impedenza.
Ottimizzazione della compatibilità elettromagnetica (EMC)
La struttura di impilamento dei PCB a 4 strati da 1,6 mm offre naturalmente buone prestazioni EMC:
- Gli strati di terra forniscono una schermatura elettromagnetica
- Riducendo l'area del loop si riduce la radiazione
- Un'ulteriore ottimizzazione della schermatura può essere ottenuta regolando lo spessore del preimpregnato.
Selezione del materiale e parametri di prestazione
Opzioni per il materiale del nucleo
- FR-4: Il substrato più comunemente utilizzato, che offre una buona resistenza meccanica e prestazioni elettriche con un elevato rapporto costo-efficacia.
- Laminati ad alta frequenza: Adatto per applicazioni ad alta frequenza a livello di GHz con una costante dielettrica più stabile
- Substrati nucleo metallicoEccellenti prestazioni termiche, ideali per applicazioni ad alta potenza
- Substrati ceramiciScelta perfetta per applicazioni ad altissima frequenza e ad alta temperatura
Parametri di prestazione chiave
- Densità: 1.05-1.2g/cm³ (240x420mm board weighs about 100g)
- Spessore del rame: Typically 1oz (35μm), can increase to 2-3oz for high-current areas
- Resistenza alla temperatura: Conventional FR-4 Tg value 130-180°C, high-temperature models can exceed 200°C
- Maschera di saldatura: Liquid epoxy or polymer, typically 15-25μm thick

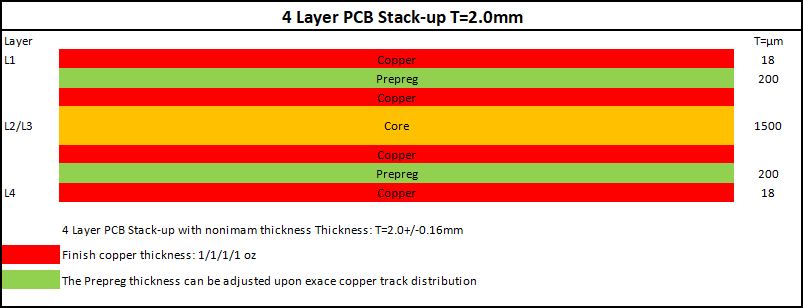

Confronto e applicazioni di PCB a 4 strati con spessori diversi
Mentre 1,6 mm è lo standard del settore, altri spessori hanno i loro scenari applicabili:
| Spessore | Caratteristiche | Applicazioni tipiche |
|---|
| 0,8 mm | Risparmio di spazio, maggiore flessibilità | Dispositivi portatili, piccola elettronica di consumo |
| 1,0 mm | Spessore e resistenza equilibrati | Moduli di controllo industriale, apparecchiature di comunicazione |
| 1,2 mm | Moderata resistenza meccanica | Elettronica per autoveicoli, dispositivi medici |
| 1,6 mm | Spessore standard, miglior rapporto costo/prestazioni | La maggior parte dell'elettronica di consumo e industriale |
| 2,0 mm+ | Resistenza meccanica elevatissima | Moduli di potenza, attrezzature per impieghi gravosi |
Vale la pena notare che spessori non standard (come 0,8 mm o 2,0 mm) possono richiedere costi aggiuntivi e devono essere considerati in modo esaustivo in fase di progettazione.
Processo di produzione e punti di controllo della qualità
Il processo di produzione dei PCB a 4 strati da 1,6 mm comprende:
- Trasferimento e incisione del modello dello strato interno
- Lamination (180-200°C, high pressure)
- Foratura (meccanica o laser)
- Metallizzazione dei fori (ramatura elettrolitica)
- Trasferimento del modello dello strato esterno
- Maschera di saldatura e finitura superficiale
- Collaudo elettrico e ispezione finale
Topfast impiega un sistema AOI avanzato (Ispezione ottica automatizzata) and flying probe testing to ensure the quality of each PCB, with impedance control accuracy reaching ±7%, far exceeding the industry standard of ±10%.
Domande frequenti
D: Perché la maggior parte degli standard di interfaccia si adatta a uno spessore di 1,6 mm?
A: This is an industry standard formed historically, as early connectors were designed for 1/16 inch (≈1.6mm), and the supporting industrial chain developed accordingly.
D: Quanto è più costoso un PCB a 4 strati da 1,6 mm rispetto a una scheda a doppia faccia?
R: In genere il costo è da 1,5 a 2 volte superiore a quello delle schede bifacciali, ma grazie all'ottimizzazione del design (come l'impilamento standard) e alla produzione in volumi, Topfast può offrire prezzi altamente competitivi.
D: Come stabilire se il mio progetto necessita di 1,6 mm o di altri spessori?
R: Considerate fattori quali: requisiti di resistenza meccanica, compatibilità dei connettori, requisiti termici e budget di spesa. I tecnici Topfast possono fornire valutazioni gratuite.
Raccomandazioni per la selezione dei professionisti Produzione PCB Servizi
Quando si sceglie un produttore di PCB, prestare attenzione a:
- Precisione del processo di laminazione (influisce sul controllo dell'impedenza)
- Certificazioni dei materiali (UL, RoHS, ecc.)
- Sistema di controllo della qualità
- Capacità di supporto tecnico
In qualità di produttore professionale di PCB, Topfast vanta 17 anni di esperienza nella produzione di schede a 4 strati, offrendo servizi completi dal supporto alla progettazione alla produzione di massa. Siamo specializzati nella produzione di precisione di PCB di 1,6 mm di spessore, offrendo una precisione di controllo dell'impedenza leader nel settore.
