Introdução aos substratos para circuitos integrados
No domínio altamente especializado do fabrico de semicondutores e da montagem de componentes eletrónicos, o substrato do circuito integrado (CI) funciona como a interface eletroquímica e termomecânica essencial entre um die de silício nu e a placa de circuito impresso (PCB) principal. À medida que a tecnologia dos semicondutores avança para nós na escala dos nanómetros de um único dígito, a discrepância de escala entre as áreas de entrada/saída (I/O) microscópicas num chip de silício e os traços macroscópicos numa placa-mãe padrão tem crescido exponencialmente. O substrato do CI existe precisamente para colmatar esta lacuna dimensional.
Um substrato de circuito integrado (IC) é, fundamentalmente, uma placa de circuito impresso altamente avançada e ultraminiaturizada. Funciona como o suporte fundamental dentro de um pacote de circuito integrado, encaminhando energia e sinais de e para o chip, proporcionando estabilidade mecânica e dissipando a energia térmica gerada pelo silício de alto desempenho. Sem a evolução contínua dos substratos de circuitos integrados, os paradigmas informáticos modernos — desde clusters de computação de alto desempenho (HPC) e aceleradores de inteligência artificial (IA) até processadores móveis 5G — seriam totalmente inviáveis. Este artigo aprofunda a evolução técnica do fabrico de placas de circuito impresso (PCB) que conduziu ao substrato de CI moderno, analisando os seus materiais, os complexos processos de fabrico e o seu papel indispensável no futuro do encapsulamento heterogéneo avançado.

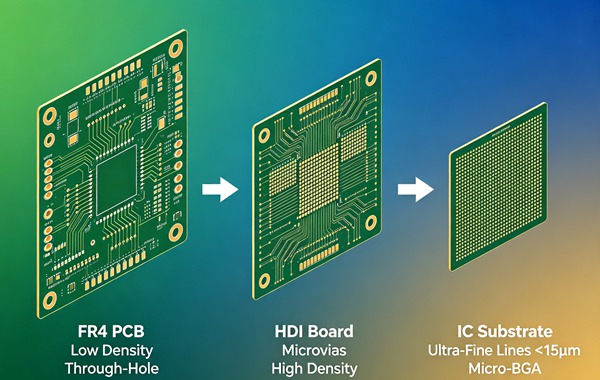

A evolução do fabrico de placas de circuito impresso
A evolução da fabricação de placas de circuito impresso tem sido marcada por uma miniaturização contínua, impulsionada de forma implacável pelas exigências da Lei de Moore e pela necessidade de uma maior densidade de interligações. Inicialmente, os conjuntos eletrónicos baseavam-se na tecnologia de orifícios passantes (THT), em que os componentes com terminais de fio de grandes dimensões eram inseridos em orifícios perfurados na placa. À medida que os circuitos integrados se tornaram mais complexos, a THT deu lugar à Tecnologia de Montagem em Superfície (SMT). A SMT permitiu que os componentes fossem soldados diretamente na superfície da placa, reduzindo significativamente a indutância parasítica e aumentando a densidade dos componentes, ao eliminar a necessidade de orifícios de passagem de grandes dimensões.
No entanto, à medida que o número de pinos disparou com o advento de microprocessadores complexos, as placas de circuito impresso SMT padrão deixaram de conseguir acomodar a densidade de sinais necessária. Esta limitação exigiu o desenvolvimento de placas de circuito impresso de interligação de alta densidade (HDI). A tecnologia HDI introduziu microvias perfuradas a laser, vias cegas e vias enterradas, a par de larguras de linha e espaços (L/S) muito mais finos.
A transição da ligação por fio periférica para o encapsulamento flip-chip em matriz de área foi o catalisador definitivo para o substrato de circuitos integrados moderno. Numa configuração flip-chip, o die de silício é invertido e os seus pontos de E/S superficiais ligam-se diretamente ao substrato através de saliências de solda microscópicas. Esta abordagem reduziu drasticamente os comprimentos dos percursos de sinal e melhorou as redes de distribuição de energia (PDN), mas exigiu uma placa de suporte com densidades de traços que excediam em muito o que a fabricação tradicional de PCB HDI conseguia alcançar. Assim, o substrato de circuitos integrados surgiu como uma disciplina especializada, combinando fundamentalmente técnicas de fabricação de painéis de PCB com processos de sala limpa ao nível da pastilha semicondutora.

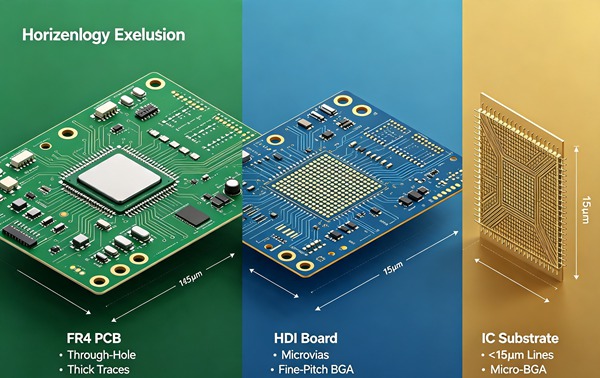

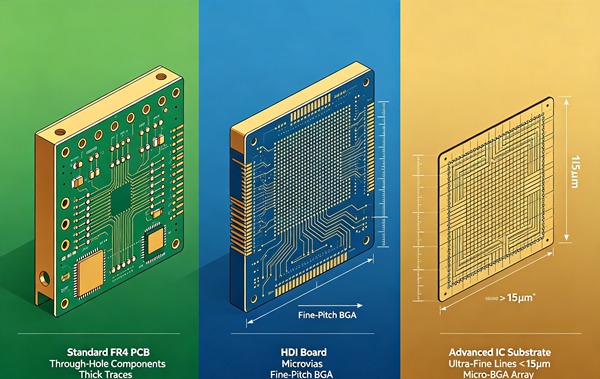

Principais diferenças entre PCBs padrão e substratos de circuitos integrados
Embora tanto as placas-mãe padrão como os substratos de circuitos integrados utilizem faixas condutoras de cobre e camadas dielétricas isolantes para conduzir sinais elétricos, as semelhanças terminam, em grande parte, por aí. A diferença reside na miniaturização extrema das suas características, nos materiais orgânicos utilizados e nas metodologias de fabrico altamente controladas.
Largura e espaçamento das linhas (L/S): Uma placa de circuito impresso HDI avançada típica pode apresentar larguras de linha e espaços de até 40 micrómetros (µm). Em contraste, os substratos de circuitos integrados (IC) modernos exigem habitualmente parâmetros L/S de 15/15 µm, 10/10 µm e, em nós avançados de semicondutores, as características inferiores a 5 µm estão a tornar-se padrão para suportar densidades de E/S massivas.
Vias e ligações: As placas de circuito impresso (PCB) padrão utilizam frequentemente vias perfuradas mecanicamente, geralmente com um diâmetro não inferior a 150 µm. Os substratos de circuitos integrados (IC) dependem quase exclusivamente de microvias perfuradas a laser, frequentemente na gama dos 30 aos 50 µm. Estas microvias são frequentemente preenchidas com cobre através de banhos de galvanoplastia especializados, para garantir vias elétricas e térmicas robustas entre camadas dielétricas ultrafinas, sem causar a formação de vazios. Saiba mais sobre Controlo preciso da impedância: como atingir uma tolerância de impedância de ±5% em placas de circuito impresso de alta velocidade.
Estabilidade dimensional e tolerância: Uma vez que os substratos de circuitos integrados têm de se alinhar diretamente com as saliências microscópicas de um chip de silício rígido, as suas tolerâncias de estabilidade dimensional são microscópicas. Qualquer deformação causada por uma incompatibilidade no coeficiente de expansão térmica (CTE) entre o chip de silício, o substrato orgânico e a placa-mãe pode conduzir à fadiga catastrófica das juntas de solda e à sua falha durante os ciclos térmicos.
Materiais essenciais no fabrico de substratos para circuitos integrados
Os rigorosos requisitos termomecânicos e elétricos de alta frequência das embalagens avançadas de circuitos integrados impedem a utilização de laminados de fibra de vidro FR-4 padrão em substratos de alto desempenho. Em vez disso, a indústria recorre a resinas orgânicas especializadas e de alta engenharia.
Resina de bismaleimida-triazina (BT): Desenvolvida em grande parte pela Mitsubishi Gas Chemical, a resina BT é um material essencial para embalagens de memória, MEMS e processadores móveis. Oferece uma elevada temperatura de transição vítrea (Tg), excelente estabilidade térmica e uma constante dielétrica relativamente baixa. É normalmente utilizada em substratos com ligação por fio e em embalagens flip-chip menos complexas, em que o custo é um fator determinante.
Ajinomoto Build-up Film (ABF): O ABF é a pedra angular da computação de alto desempenho (HPC) e do encapsulamento de CPUs e GPUs. Trata-se de uma película à base de epóxi que pode ser laminada sequencialmente sem necessidade de reforço com fibra de vidro. A ausência de fibras de vidro permite uma perfuração a laser incrivelmente fina e homogénea, bem como uma gravação de linhas finas de cobre altamente previsível. Isto torna o ABF o padrão de facto para substratos FCBGA (flip-chip ball grid array) de grandes dimensões e complexos.
Polimida (PI): Frequentemente utilizada em substratos flexo-rígidos e em aplicações especializadas que exigem extrema resistência térmica e flexibilidade, a poliimida é frequentemente utilizada em embalagens do tipo «tape automated bonding» (TAB) e «chip-on-film» (COF) para controladores de ecrãs.
Tipos de substratos para circuitos integrados
Os substratos de circuitos integrados são, em termos gerais, classificados de acordo com a tecnologia de embalagem de fixação do chip que suportam e com o seu desenho estrutural interno. Saiba mais sobre Mitigação da interferência cruzada: técnicas avançadas de encaminhamento para minimizar o NEXT e o FEXT em placas de circuito impresso de alta velocidade.
Substratos de circuitos integrados para ligação por fio (WB): Estes substratos foram concebidos para embalagens tradicionais, nas quais fios de ouro, prata ou cobre ligam os pinos periféricos do chip ao substrato. Embora sejam considerados uma tecnologia madura e obsoleta, os substratos WB continuam a ser amplamente utilizados em aplicações de IoT sensíveis ao custo, módulos de memória NAND/DRAM e circuitos integrados analógicos.
Substratos para circuitos integrados (IC) do tipo Flip Chip (FC): Os substratos FC são especificamente concebidos para chips que são invertidos e ligados diretamente ao substrato através de saliências de solda microscópicas (saliências C4). Exigem uma densidade de roteamento significativamente mais elevada, superfícies altamente planas e um controlo mais rigoroso do CTE para evitar a fissuração das saliências. Os formatos FCBGA (Flip Chip Ball Grid Array) e FCCSP (Flip Chip Chip Scale Package) são os principais formatos utilizados na indústria.
Substratos sem núcleo: Os substratos tradicionais são construídos simetricamente em torno de um núcleo rígido de laminado revestido a cobre (CCL) totalmente curado. Os substratos sem núcleo eliminam totalmente este núcleo central. Em vez disso, as camadas dielétricas e de cobre são aplicadas sequencialmente sobre uma placa de suporte temporária que é posteriormente removida. Esta arquitetura permite pacotes globais significativamente mais finos, uma integridade de sinal superior em frequências elevadas na ordem dos gigahertz e um encaminhamento mais preciso. No entanto, apresenta enormes desafios de fabrico no que diz respeito ao controlo da deformação durante a montagem. Saiba mais sobre AOI e raios X 3D: Alcançar uma montagem de PCB sem defeitos.
Como fabricar substratos para circuitos integrados (guia passo a passo)
Siga estas regras de engenharia. Saiba mais sobre Preenchimento de BGA: Aumentar a fiabilidade da PCBA face a choques mecânicos e tensões térmicas.
- Seleção de materiais e preparação do núcleo
O processo começa com um painel de núcleo rígido, normalmente um laminado BT ou FR-5 revestido a cobre e mecanicamente estável. São perfurados mecanicamente orifícios metalizados (PTH) neste núcleo para proporcionar as ligações elétricas fundamentais da frente para trás. O núcleo é, em seguida, metalizado e gravado utilizando técnicas subtrativas padrão de PCB para criar as camadas de circuito mais internas.
- Perfuração e remoção de resíduos
Uma camada de película dielétrica, como o ABF, é laminada sobre o núcleo em condições precisas de calor e vácuo. Em seguida, são utilizados lasers ultravioleta (UV) ou de CO₂ para ablacionar o dielétrico, criando microvias cegas que terminam precisamente nas almofadas de captura de cobre da camada subjacente. Segue-se um processo químico de desmear, que normalmente utiliza uma solução alcalina de permanganato de potássio para remover os resíduos do laser e a resina carbonizada das paredes das vias, garantindo um contacto elétrico fiável.
- Revestimento de cobre sem eletrólito
Para preparar o dielétrico isolante para a galvanoplastia subsequente, todo o painel é submetido a um processo de revestimento de cobre sem corrente. Este banho deposita uma camada ultrafina e conformável de cobre puro (normalmente com menos de 1 µm de espessura) sobre toda a superfície do dielétrico e até ao interior das microvias perfuradas a laser, estabelecendo uma camada condutora inicial essencial.
- Aplicação de fotorresist de película seca e litografia
Uma resina fotossensível de película seca altamente sensível é laminada sobre a camada de semente de cobre depositada por processo não eletrolítico. Utilizando imagem direta a laser (LDI) de alta precisão ou equipamento especializado de litografia por stepper, o padrão do circuito é exposto na resina. A película não exposta é removida por revelação química, revelando a camada de semente de cobre subjacente apenas nos canais exatos onde são necessários os traços condutores e as pastilhas de ligação.
- Gravação e decapagem de padrões (mSAP)
O painel é submerso num banho de galvanização eletrolítica de cobre. Uma vez que a película seca de resistência atua como isolante elétrico, o cobre deposita-se apenas no interior dos canais revelados e nas microvias, formando a espessura necessária das pistas. Esta etapa constitui o cerne do processo mSAP. Assim que a galvanoplastia estiver concluída, a película de resistência seca remanescente é removida quimicamente. Por fim, é utilizado um processo de gravação rápida altamente controlado para remover a camada ultrafina de cobre de sementeamento não eletrolítico entre as pistas, isolando os circuitos sem degradar o perfil retangular das linhas recém-galvanizadas.
- Aplicação da máscara de solda
É aplicada uma máscara de solda fotoimagemável líquida (LPSM) especializada e de alta resolução às superfícies exteriores do substrato acabado. Esta é exposta e revelada de forma a criar aberturas apenas nos locais onde se irão fixar os bumps do chip de silício e as esferas de solda BGA da placa-mãe. Esta camada protege o resto dos traços ultrafinos contra a oxidação, a contaminação e a formação de pontes de solda durante a montagem.
- Acabamento da superfície
As pastilhas de cobre expostas devem ser protegidas contra a oxidação, a fim de garantir uma excelente soldabilidade durante o processo final de montagem do circuito integrado. Os acabamentos de superfície de alto desempenho mais comuns para substratos de circuitos integrados incluem níquel não eletrolítico, paládio não eletrolítico e ouro por imersão (ENEPIG), conservantes orgânicos de soldabilidade (OSP) ou estanho por imersão, escolhidos com base nos requisitos metalúrgicos específicos dos bumps do die.
- Inspeção e ensaio
O painel de substrato final é submetido a uma rigorosa Inspeção Ótica Automatizada (AOI) para detetar opticamente curto-circuitos microscópicos, interrupções e deformações nos traços. Os testes elétricos com sonda voadora ou «bed-of-nails» verificam a continuidade e o isolamento de alta tensão das redes complexas. Por fim, são realizadas verificações metrológicas rigorosas para garantir que os substratos individuais permaneçam completamente planos e dentro de tolerâncias de empenamento rigorosas (muitas vezes medidas em meros micrómetros) antes de serem cortados e enviados para as instalações da OSAT (Montagem e Teste de Semicondutores Subcontratados).
O fabrico de um substrato avançado para circuitos integrados, nomeadamente um substrato ABF de alta densidade, é um processo de acumulação sequencial (SBU) altamente complexo. Recorre principalmente ao Processo Semi-Aditivo Modificado (mSAP), em vez da gravação subtrativa, para obter traços de cobre ultrafinos.
O papel do mSAP (Processo Semi-Aditivo Modificado)
Para compreender a transição da fabricação tradicional de PCB para a fabricação de substratos de circuitos integrados, é necessário compreender a necessidade do mSAP. Num processo subtrativo padrão de PCB, uma folha espessa de cobre é removida por gravação para deixar os traços funcionais. À medida que as geometrias das pistas se tornam mais próximas umas das outras (abaixo dos 40 µm), o agente químico de gravação ataca as paredes laterais das pistas, criando uma secção transversal trapezoidal que pode levar a uma perda grave de sinal de alta frequência ou a uma falha estrutural.
O Processo Semi-Aditivo modificado contorna esta limitação, começando com um dielétrico praticamente nu, adicionando uma camada inicial microscópica e aplicando cobre por galvanoplastia para cima num molde de fotorresistência. A etapa final de gravação rápida remove apenas a camada de semente com espessura nanométrica, resultando em traços de cobre perfeitamente retangulares e altamente fiáveis, com espaços entre linhas de até 5 µm ou menos. O mSAP constitui a ponte tecnológica fundamental entre a linha de produção de placas de circuito impresso (PCB) à escala macro e a fundição de semicondutores à escala nano.
Embalagem avançada e o futuro dos substratos de circuitos integrados
À medida que a Lei de Moore enfrenta obstáculos físicos e económicos insuperáveis, a indústria dos semicondutores está a orientar-se de forma agressiva para a integração heterogénea e para arquiteturas avançadas de embalagem. Em vez de conceberem um único die de silício monolítico de grandes dimensões, os engenheiros estão a adotar arquiteturas de «chiplets». Nesta abordagem, vários chips mais pequenos e especializados (tais como núcleos de CPU, aceleradores de GPU, memória HBM e controladores de E/S) são integrados num único pacote.
Esta mudança de paradigma impõe exigências sem precedentes ao substrato do circuito integrado. Já não se trata apenas de um transformador passivo de espaço; é a espinha dorsal ativa de comunicação de elevada largura de banda de todo o sistema computacional. Os futuros substratos exigirão um encaminhamento ainda mais preciso, utilizando Substratos de Traço Incorporado (ETS), nos quais os traços de cobre são embutidos diretamente no dielétrico para uma melhor integridade do sinal, e designs sem núcleo cada vez mais complexos para suportar o fornecimento vertical de energia. Enquanto os interpositores de silício (utilizados no encapsulamento 2.5D) lidam atualmente com as densidades de interligação die-a-die mais extremas, os substratos orgânicos avançados estão a evoluir rapidamente para oferecer uma largura de banda multi-die semelhante por uma fração do custo. Isto garante que a evolução contínua do substrato de circuitos integrados continuará a ser um facilitador essencial e uma fronteira altamente competitiva da inovação em hardware nas próximas décadas.
Perguntas frequentes (FAQ)
A principal função de um substrato de circuito integrado (IC) é servir de interface eletromecânica essencial entre um circuito integrado nu (die) e uma placa de circuito impresso (PCB). Este substrato converte as áreas de entrada/saída (I/O) microscópicas e de alta densidade do chip de silício em áreas maiores e mais espaçadas, necessárias para soldar o pacote a uma placa-mãe, ao mesmo tempo que proporciona suporte estrutural, encaminhamento de sinais e dissipação térmica essencial.
Embora ambos utilizem microvias e traços em camadas, os substratos de circuitos integrados (IC) funcionam numa escala física significativamente menor. Os substratos de circuitos integrados requerem larguras de linha e espaçamentos (L/S) que vão até aos 5-15 micrómetros, enquanto as placas de circuito impresso (PCB) HDI avançadas funcionam normalmente em torno dos 40 micrómetros. Além disso, os substratos de circuitos integrados dependem de materiais orgânicos especializados, como a resina ABF, e utilizam processos semi-aditivos modificados (mSAP), em vez de laminados FR4 padrão e gravação subtrativa.
ABF significa Ajinomoto Build-up Film. Trata-se de uma resina dielétrica altamente especializada à base de epóxi, que se apresenta sob a forma de película, permitindo a laminação sequencial sem a necessidade do reforço tradicional com fibra de vidro. É absolutamente crucial porque a sua estrutura homogénea permite a perfuração a laser incrivelmente precisa de microvias e a gravação de linhas de cobre ultrafinas, requisitos rigorosos para processadores flip-chip de alto desempenho e arquiteturas chiplet.
A mSAP é uma técnica avançada de galvanoplastia eletroquímica. Em vez de remover camadas espessas de cobre por gravação para formar as pistas (método subtrativo), a mSAP começa com uma camada inicial de cobre muito fina. É aplicado um molde de fotorresistência e o cobre é galvanizado *para cima* para formar as pistas densas. Uma breve gravação rápida final remove a fina camada inicial entre as linhas, resultando em pistas retangulares altamente precisas que são estruturalmente impossíveis de obter com a gravação padrão de placas de circuito impresso.
Os substratos sem núcleo estão a ganhar rapidamente uma quota de mercado significativa, especialmente em aplicações de alta velocidade e alta frequência, como módulos de RF 5G e processadores móveis avançados, uma vez que permitem embalagens muito mais finas e uma integridade de sinal superior. No entanto, os substratos tradicionais com núcleo continuam a ser essenciais para os chips de servidores de computação de alto desempenho (HPC) de grande escala, que exigem uma enorme rigidez estrutural para evitar fissuras no chip e deformações do invólucro durante a montagem. No futuro, ambas as tecnologias coexistirão, consoante a aplicação específica e os requisitos termomecânicos.
