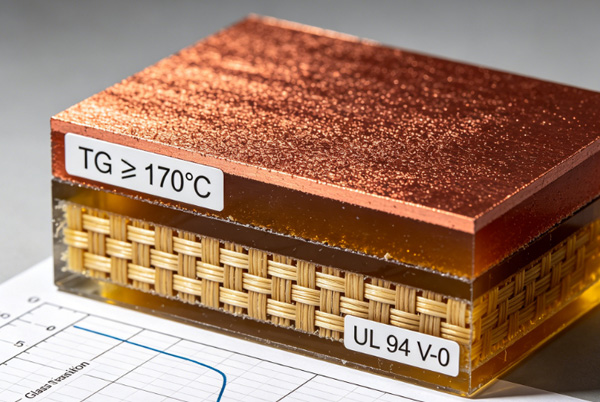

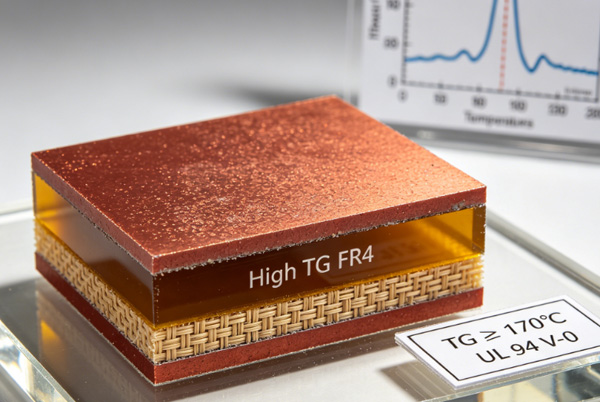

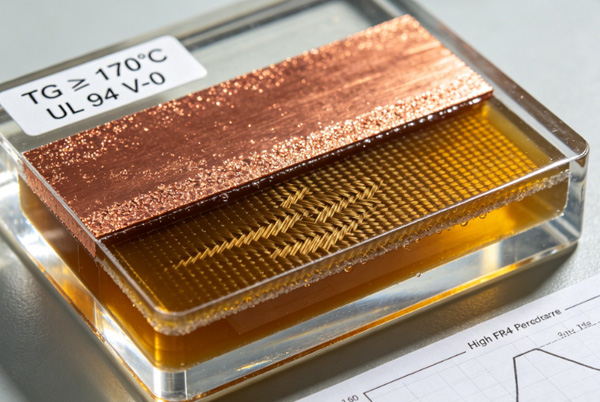

FR4 med hög TG avser en klass av epoxiglasfiberlaminat med en förhöjd glasövergångstemperatur. I praktiken Tillverkning av kretskort, TG är en av de viktigaste parametrarna som avgör hur ett kretskort beter sig under värmebelastning, särskilt vid blyfri lödning och långvarig drift vid höga temperaturer.
Jämfört med standard-FR4 erbjuder material med högt TG bättre strukturell stabilitet och används ofta i tillämpningar där termisk tillförlitlighet är avgörande.
Innehållsförteckning
Vad TG betyder när det gäller kretskortmaterial
TG (glasövergångstemperatur) är den punkt vid vilken epoxihartset börjar övergå från ett styvt, glasartat tillstånd till ett mjukare, gummiliknande tillstånd.
Under TG förblir materialet stabilt och mekaniskt starkt. Över TG börjar materialet expandera snabbare och förlorar sin styvhet.
När det gäller kretskortsdesign påverkar detta direkt:
- Dimensionell stabilitet
- Via tillförlitlighet
- Inriktning av lager
- Långsiktig mekanisk hållfasthet
FR4 med standard-TG jämfört med FR4 med hög TG
FR4-material delas vanligtvis in i tre kategorier:
Standard TG FR4
- TG vid cirka 130–140 °C
- Lämplig för allmän elektronik
- Vanligt förekommande i billiga konsumentprodukter
Medel-TG FR4
- TG omkring 150–160 °C
- Balanserad prestanda och kostnad
- Används inom industriell elektronik
FR4 med högt glasövergångstemperatur
- TG ≥ 170 °C
- Utformad för miljöer med hög termisk belastning
- Vanligt förekommande i tillämpningar som kräver hög tillförlitlighet
Material med högt TG-värde behåller sin strukturella integritet under flera reflow-cykler, vilket gör dem lämpliga för moderna SMT-processer.
Varför FR4 med högt TG-värde är viktigt vid tillverkning av kretskort
I takt med att kretskortskonstruktionerna blir allt mer komplexa har den termiska belastningen under tillverkning och drift ökat avsevärt.
Material med högt TG-värde bidrar till att minska:
- Hartsnedbrytning vid lödning
- Risker för delaminering
- Via sprickbildning
- Skevhet i flerskiktsstrukturer
De förbättrar dessutom den långsiktiga tillförlitligheten i tuffa miljöer.
Elektriska och mekaniska egenskaper
FR4 med högt TG-värde har i allmänhet ungefär samma elektriska egenskaper som standard-FR4, men med förbättrade termiska egenskaper.
| Fastighet | Typisk räckvidd |
|---|---|
| TG | ≥170 °C |
| Dielektricitetskonstant (Dk) | 4,2–4,7 |
| Dissipationsfaktor (Df) | 0,015–0,020 |
| Termisk expansion (Z-axeln) | Lägre än standardvärdet för FR4 |
| Nedbrytningstemperatur | ~300 °C |
Den viktigaste förbättringen är den minskade utvidgningen längs Z-axeln, vilket direkt påverkar tillförlitligheten.
Användningsområden för FR4 med högt TG-värde
FR4 med högt TG-värde krävs inte för alla produkter, men det blir avgörande när tillförlitligheten ökar eller temperaturen stiger.
Elektronik för fordonsindustrin
Moderna fordon är i hög grad beroende av elektroniska styrsystem som utsätts för höga temperaturer under motorhuven.
Applikationerna inkluderar:
- Motorstyrningsenheter (ECU)
- Servostyrningssystem
- Batterihanteringssystem (BMS)
Kraftelektronik
Material med högt TG-värde används i stor utsträckning inom:
- Switchade strömförsörjningar
- Växelriktare
- Industriella effektmoduler
Kommunikationssystem
Används i:
- Basstationskort
- Utrustning för nätverksinfrastruktur
- Optiska moduler
Server- och datasystem
FR4 med högt TG förekommer ofta i:
- Moderkort för server
- Lagringssystem
- Datorkort med hög densitet
Tillverkningsaspekter
Användningen av material med högt TG-värde påverkar tillverkningen av kretskort på flera sätt.
Borrning och via-tillförlitlighet
En mindre utvidgning längs Z-axeln förbättrar tillförlitligheten hos sprutcylindern vid termisk cykling.
Lamineringsprocess
Material med högt TG-värde kräver ofta:
- Högre lamineringstryck
- Styrda uppvärmningsprofiler
- Noggrann styrning av hartflödet
Reflow-beständighet
Kretskorten måste klara flera SMT-reflow-cykler utan att det uppstår delaminering eller blåsor.
FR4 med högt TG-värde jämfört med standard-FR4
| Funktion | Standard FR4 | FR4 med högt glasövergångstemperatur |
| TG-värde | 130–140 °C | ≥170 °C |
| Termisk stabilitet | Måttlig | Hög |
| Kostnad | Lägre | Något högre |
| Tillförlitlighet | Allmän användning | Hög tillförlitlighet |
| Lämplighet för SMT | Grundläggande | Avancerad multipel reflow |
Kostnadsskillnaden är relativt liten jämfört med den ökade tillförlitligheten.
Begränsningar hos FR4 med högt TG-värde
Även om ett högt TG-värde förbättrar de termiska egenskaperna bygger det fortfarande på epoxihartssystem.
Begränsningar inkluderar:
- Högre dielektrisk förlust vid höga frekvenser
- Inte lämpligt för mikrovågsugnar
- Begränsad prestanda vid frekvenser över flera GHz
- Värmeledningsförmågan är fortfarande relativt låg
För RF- eller ultrahöghastighetstillämpningar rekommenderas material med låga förluster, såsom Rogers eller Megtron.
Strategi för materialval
I praktisk kretskortskonstruktion är FR4 med högt TG ofta en ”mellanväg”.
En typisk urvalslogik ser ut så här:
- Prisvärd elektronik → Standard FR4
- Industri/fordon → FR4 med högt TG-värde
- Höghastighet / RF → Rogers eller PTFE
- Backplan för extremt höga hastigheter → Megtron eller Isolas höghastighetsserier
Vanliga leverantörer av FR4 med högt TG-värde
Flera laminattillverkare erbjuder material med högt TG som är mycket vanliga:
- Shengyi
- Kingboard
- ITEQ
- Isola
- Ventec
Varje leverantör erbjuder flera TG-kvaliteter för olika prestanda- och kostnadskrav.
VANLIGA FRÅGOR
A: Inte alltid. Högt TG-värde krävs endast när kretskortet utsätts för högre termisk belastning eller flera reflow-cykler.
A: Inte i någon större utsträckning. Det förbättrar främst den termiska och mekaniska tillförlitligheten snarare än högfrekvensprestandan.
A: Vanligtvis klassificeras material med TG ≥ 170 °C som FR4 med högt TG-värde.
A: Ja, men prisskillnaden är vanligtvis måttlig jämfört med vanlig FR4.
A: Det kan användas för tillämpningar med måttligt hög hastighet, men för RF-signaler eller signaler med mycket hög hastighet rekommenderas laminat med låga förluster.
