Via-in-Pad Plated Over (VIPPO): Designretningslinjer for BGA-udledninger med tæt placering

I takt med at elektroniske enheder bliver stadig mindre, samtidig med at deres regnekapacitet øges, står designere af printkort (PCB) konstant over for udfordringen med at føre meget komplekse kredsløb inden for stadig mere begrænsede arealer. En af de største flaskehalse i moderne design af printkort med høj tæthed (HDI) er udledningen og ledningsføringen af Ball Grid Arrays (BGA'er) med fin pitch. Når BGA-pin-afstanden falder til under 0,5 mm, er der simpelthen ikke længere fysisk plads til traditionelle ledningsføringsteknikker, såsom standard dog-bone-fanout.

For at imødegå denne pladsbegrænsning og opretholde signalintegriteten benytter PCB-ingeniører sig af avancerede via-teknologier. Den vigtigste af disse løsninger er Via-in-Pad Plated Over (VIPPO). Ved at placere viaen direkte inden for overflademonteringspaden og belægge den for at skabe en flad, loddebar overflade muliggør VIPPO direkte lodret ledningsføring. Denne omfattende vejledning gennemgår VIPPO's strukturelle mekanik, sammenligner den med konventionelle metoder og giver detaljerede designretningslinjer for en vellykket implementering af VIPPO i BGA-udledninger med fin pitch.

Udfordringen ved breakout af BGA-komponenter med tæt pitch

Moderne mikroprocessorer, FPGA’er og højhastigheds-ASIC’er anvender ofte BGA-pakker for at maksimere antallet af ben på et minimalt areal. Mens BGA'er med en afstand på 1,0 mm og 0,8 mm giver tilstrækkelig plads til ledningsføring mellem pads ved hjælp af konventionelle gennemgående huller, udgør BGA'er med fin afstand – typisk kategoriseret som havende afstande på 0,5 mm, 0,4 mm eller endnu mindre – en betydelig udfordring for ledningsføringen. Få mere at vide om Hård guldbelægning: Design af kantstik og kontaktflader til ekstrem slidstyrke.

Det primære problem ligger i de geometriske begrænsninger. I en traditionel »dog-bone«-fanout forbinder en kort ledning BGA-paden med en tilstødende via. Men i takt med at afstanden mellem padene mindskes, bliver afstanden mellem BGA-paderne mindre. Til sidst er der ikke længere plads nok til at placere en via mellem padsene eller til at føre en ledning mellem dem uden at overskride de mindstekrav til afstand mellem ledninger eller mellem ledning og pad, som er fastsat i producentens Design Rule Checks (DRC).

Desuden kræver digitale højhastighedsdesign en streng kontrol med signalintegriteten. Den korte ledning i en »dog-bone«-fanout medfører parasitisk induktans og kapacitans, hvilket kan forringe højfrekvente signaler og forårsage impedansdiskontinuiteter. Derfor er der i avancerede applikationer et strengt behov for en løsning, der eliminerer denne stub, minimerer routing-pladsbehovet og understøtter interkonnektarkitekturer med høj tæthed. Få mere at vide om Konform belægning: Beskyttelse af PCBA mod fugt, støv og korrosive miljøer.

Forståelse af Via-in-Pad Plated Over (VIPPO)

Via-in-Pad Plated Over (VIPPO), som undertiden også kaldes Plated Over Filled Via (POFV), er en specialiseret fremstillingsproces for viaer, hvor der bores en via direkte inde i kobberpaden, der er beregnet til en overflademonteret komponent, typisk en BGA.

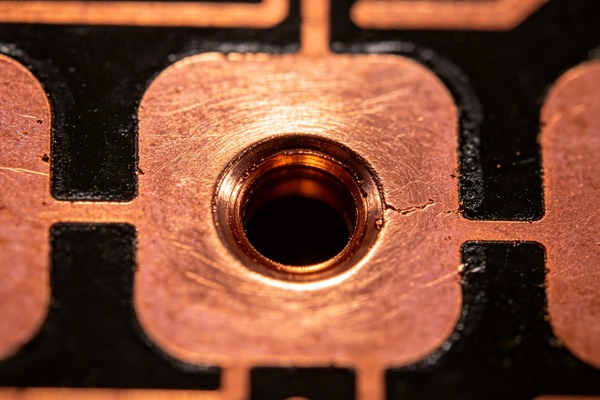

Ved den standardmæssige »via-in-pad«-proces forbliver via-hullet åbent inde i pad’en. Selvom dette sparer plads, medfører det en kritisk produktionsfejl under samlingsfasen: loddeudtrækning. Under reflow-lodning trækker den åbne vias kapillærvirkning det flydende lodde væk fra komponentpaden og ned i via-røret. Dette resulterer i loddefattige samlinger, dårlig mekanisk vedhæftning og en høj sandsynlighed for åbne kredsløb eller upålidelige forbindelser.

VIPPO løser dette problem fuldstændigt gennem en fremstillingsproces i flere trin:
1. Boring og belægning: Viaen bores mekanisk eller med laser og belægges for at skabe elektrisk forbindelse mellem lagene.
2. Epoxy-fyldstof: Via-røret er fuldstændigt fyldt med en speciel epoxyharpiks. Denne harpiks kan være enten ledende eller ikke-ledende, afhængigt af de termiske og elektriske krav i konstruktionen.
3. Planarisering: Når viaen er fyldt og hærdet, udjævnes overfladen (slibes flad) for at fjerne overskydende harpiks.
4. Overfladebehandling: Til sidst påføres der et lag kobber direkte oven på den fyldte via, hvilket skaber en fuldstændig flad, sammenhængende og meget loddbar padoverflade.

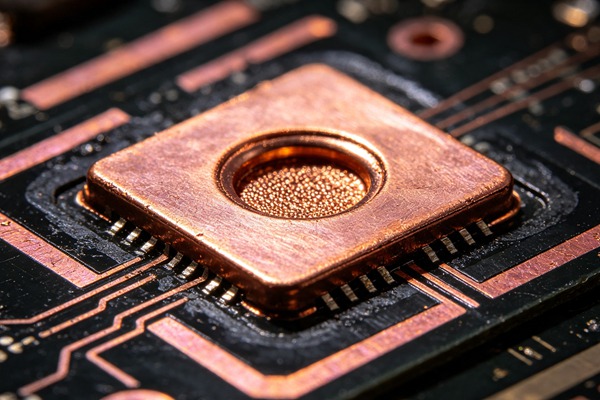

Det endelige resultat er en pad, der under samleprocessen ser ud og fungerer nøjagtigt som en standard-pad til overflademontering, men som indeholder en direkte, lodret forbindelse til printkortets indre lag.

VIPPO kontra traditionel dog-bone-fanout

Selvom den traditionelle »dog-bone«-fanout-konfiguration er omkostningseffektiv og velegnet til komponenter med større afstand mellem benene, falder dens anvendelighed hurtigt i HDI-design. »Dog-bone«-strukturen optager værdifuld plads på overfladen, hvilket begrænser antallet af bypass-kondensatorer eller andre passive komponenter, der kan placeres på den modsatte side af printkortet, direkte under BGA’en.

Omvendt samler VIPPO pad’en og via’en til én samlet fysisk enhed. Dette fjerner behovet for breakout-spor på overfladelaget, hvilket frigør routingkanaler og forenkler BGA-fanout betydeligt. Da VIPPO desuden skaber en direkte lodret vej fra komponentbenet til det interne routinglag, reducerer det den parasitiske induktans betydeligt. Denne direkte vej er yderst fordelagtig for signalintegriteten ved høje hastigheder og for at minimere impedansen i strømfordelingsnetværk (PDN'er), hvilket gør det muligt at placere afkoblingskondensatorer direkte under BGA-viaen for at opnå maksimal effektivitet.

Designretningslinjer for implementering af VIPPO

For at integrere VIPPO korrekt i et printkortdesign kræves det, at man nøje overholder bestemte designparametre og arbejder tæt sammen med produktionsvirksomheden. De følgende retningslinjer beskriver de afgørende specifikationer for implementering af VIPPO.

Breddeforhold og borstørrelser

Aspectforholdet – forholdet mellem printpladens tykkelse og det borede huls diameter – er en afgørende faktor for pålidelig via-plettering og -fyldning. Ved standardmekanisk boring anbefales generelt et maksimalt aspektforhold på 10:1, selvom 8:1 er mere sikkert for at sikre ensartet kobberbelægning i via-røret. Ved brug af laserborede mikroviaer til VIPPO i HDI-opbygninger er aspektforholdet typisk begrænset til 1:1 eller 0,8:1.

For et standardprintkort med en tykkelse på 1,6 mm (63 mil) bør den mindste mekaniske borestørrelse typisk ikke være mindre end 0,15 mm (6 mil) eller 0,2 mm (8 mil) for at opretholde et pålideligt sideforhold og sikre korrekt epoxyfyldning.

Krav til pudestørrelse og ringformet ring

Størrelsen på BGA-paden bestemmes af komponentproducentens anbefalinger og ligger normalt mellem 80% og 100% af BGA-kuglens diameter. Ved implementering af VIPPO skal man sikre sig, at paden er stor nok til at rumme den borede via, samtidig med at der efterlades en tilstrækkelig ringformet kant. En minimumsring på 0,1 mm (4 mil) er branchestandarden for at tage højde for afvigelser i boringen og registreringstolerancer under fremstillingen. Hvis BGA-paden f.eks. er 0,4 mm (16 mil), bør den maksimale via-borestørrelse være 0,2 mm (8 mil).

Epoxy-fyldmateriale: Ledende kontra ikke-ledende

Valget mellem ledende og ikke-ledende epoxyfyldstof er ofte en kilde til forvirring. I langt de fleste anvendelser er ikke-ledende epoxy det foretrukne valg. Ikke-ledende epoxy har en termisk udvidelseskoefficient (CTE), der svarer tæt til det omgivende FR4-substrat, hvilket mindsker risikoen for revnedannelse i via-røret under termiske cyklusser. Den elektriske og termiske ledningsevne i en via med ikke-ledende fyldstof leveres udelukkende af kobberbelægningen på via-væggene.

Ledende epoxy anvendes generelt kun til specialiserede formål, hvor der er behov for ekstrem varmeafledning direkte gennem viaen, da forskellen i termisk udvidelseskoefficient (CTE) med tiden kan medføre pålidelighedsproblemer. Få mere at vide om Flying Probe kontra ICT: Valg af den rette teststrategi for printkort til dit produktionsomfang.

Sådan implementeres VIPPO (trin-for-trin-vejledning)

Overgangen til en VIPPO-ruteringsstrategi kræver en systematisk tilgang for at sikre fremstillbarhed og pålidelighed. Få mere at vide om Burn-in-kort (BIB): Design af højtemperatur-burn-in-kort til test af halvledere.

Overvejelser vedrørende pålidelighed og fremstilling

Selvom VIPPO løser komplekse ruteføringsproblemer, indfører det nye variabler i fremstillingsprocessen. Den største bekymring er termisk pålidelighed. Da via’en indeholder materialer med forskellige CTE-værdier (kobber, epoxyfyldstof og FR4-substrat), kan gentagne termiske cyklusser under drift eller reflow medføre spændinger på via-røret og den forgyldte kappe. Over tid kan denne belastning føre til mikrorevner i kobberbelægningen eller adskillelse af hætten fra viaen, hvilket resulterer i intermitterende fejl.

For at mindske disse risici skal producenterne styre planarisationsprocessen præcist. Hvis epoxyen ikke ligger helt i flugt med kobberpladen inden den afsluttende plettering, vil der dannes en »fordybning« eller en »forhøjning« på pladens overflade. En fordybning kan indkapsle flux og afgive gas under reflow, hvilket kan forårsage loddetomrum i BGA-samlingen. En forhøjning kan medføre, at BGA'en sidder ujævnt, hvilket kan føre til åbne kredsløb på tilstødende ben. IPC-4761 standardiserer designet og klassificeringen af via-beskyttelse. For ægte VIPPO skal du nøje specificere IPC-4761 Type VII (Fyldt og afdækket) i dine produktionsnoter.

Konklusion

Via-in-Pad Plated Over (VIPPO) er en uundværlig teknologi for moderne PCB-ingeniører, der arbejder med BGA-komponenter med mange ben og tæt benafstand. Ved at fjerne behovet for pladsoptagende dog-bone-fanouts maksimerer VIPPO routingkanalerne, forbedrer signalintegriteten og optimerer strømfordelingsnetværkene. Selvom det kræver overholdelse af strenge designregler og øger kompleksiteten og omkostningerne ved fremstillingen, gør fordelene i form af miniaturisering og ydeevne det til en uundværlig teknik for designs med høj tæthed.
