Les matériaux Rogers sont aujourd’hui l’une des gammes de stratifiés les plus utilisées dans les applications RF, micro-ondes, aérospatiales et de communication à haute fréquence. Si le FR4 reste le choix privilégié pour l’électronique générale, de nombreuses conceptions fonctionnant à des fréquences plus élevées exigent un contrôle plus rigoureux des propriétés diélectriques et une perte de signal plus faible que ne peuvent l’offrir les matériaux conventionnels à base d’époxy.
Pour les ingénieurs travaillant dans le domaine des antennes, des amplificateurs RF, des systèmes radar, des communications par satellite ou des équipements réseau de pointe, les matériaux Rogers figurent souvent parmi les premières options envisagées lors de la conception de la structure des circuits imprimés.
Table des matières

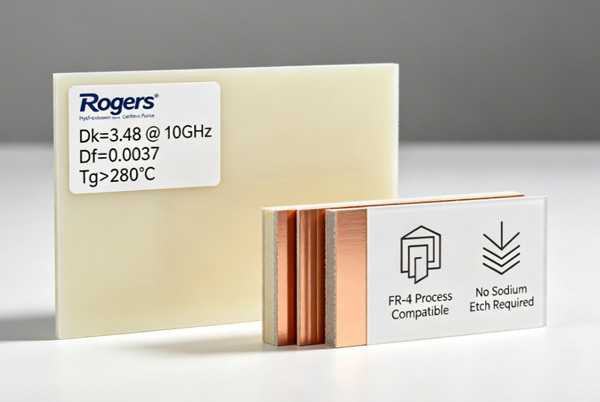

Qu'est-ce que le matériau pour circuits imprimés Rogers ?
Rogers est une gamme de matériaux stratifiés haute performance spécialement conçus pour les applications où les performances électriques sont essentielles.
Contrairement au FR4 standard, qui utilise principalement des systèmes à base de résine époxy, les matériaux Rogers sont formulés à partir de systèmes diélectriques avancés à base de céramique hydrocarbonée ou de PTFE, conçus pour offrir :
- Perte diélectrique plus faible
- Constante diélectrique plus stable
- Performances améliorées dans les aigus
- Meilleure cohérence d'impédance
Ces caractéristiques font des stratifiés Rogers des matériaux particulièrement adaptés aux circuits RF et hyperfréquences.
Comme indiqué dans Choix des matériaux pour les circuits imprimés haute fréquence, les performances diélectriques prennent de plus en plus d'importance à mesure que les fréquences de fonctionnement augmentent.
Pourquoi les ingénieurs choisissent-ils les matériaux Rogers ?
Le principal avantage des matériaux de Rogers réside dans leur stabilité électrique.
Dans les circuits à haute fréquence, de légères variations des propriétés diélectriques peuvent avoir une incidence directe sur :
- Intégrité du signal
- Perte d'insertion
- Stabilité de phase
- Performances de l'antenne
- Caractéristiques du filtre
Par rapport au FR4 classique, les matériaux Rogers présentent une atténuation du signal nettement inférieure et un comportement électrique plus prévisible.
Cela revêt une importance particulière dans les applications où les exigences de performance ne laissent guère de marge de manœuvre.
Familles de matériaux courantes chez Rogers
Au fil des ans, Rogers a lancé plusieurs gammes de stratifiés destinés à différentes applications.
Rogers 4350B

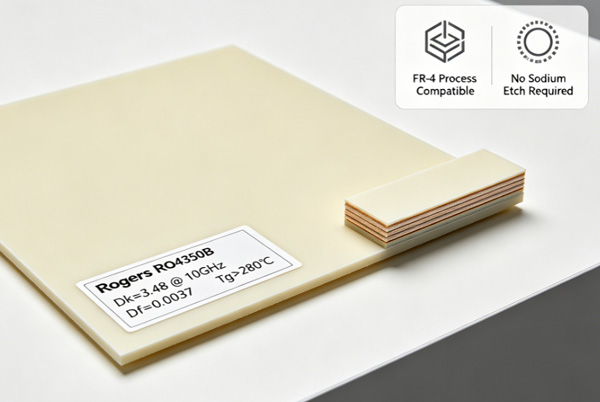

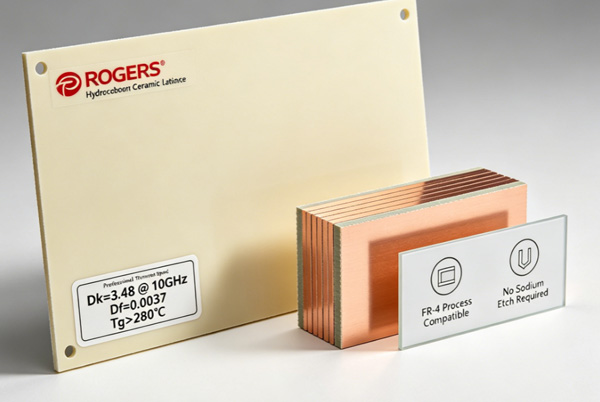

Le Rogers 4350B est l'un des matériaux RF les plus couramment utilisés dans la fabrication de circuits imprimés.
Parmi les caractéristiques typiques, on peut citer :
- Dk ≈ 3,48
- Df ≈ 0,0037
- Bonne stabilité dimensionnelle
- Excellente compatibilité avec les procédés
Les applications comprennent
- Modules RF
- Stations de base
- Amplificateurs de puissance
- Systèmes d'antennes
Comme il peut être mis en œuvre à l'aide de procédés de fabrication similaires à ceux du FR4, le Rogers 4350B reste très prisé par les fabricants de circuits imprimés.
Un article comparatif consacré à Rogers 4350B vs Rogers 4003C examinera ces différences plus en détail.
Rogers 4003C
Le Rogers 4003C est un autre stratifié céramique à base d'hydrocarbures largement utilisé.
Les avantages sont les suivants
- Faible perte diélectrique
- Constante diélectrique stable
- Coût des matières premières compétitif
- Des performances de fabrication fiables
Il est fréquemment utilisé dans les produits RF commerciaux et les systèmes de communication.
Rogers 5880
Le Rogers 5880 repose sur la technologie PTFE et présente une perte diélectrique extrêmement faible.
Les applications typiques sont les suivantes
- Systèmes aérospatiaux
- Électronique militaire
- Communications par satellite
- Plateformes radar de pointe
Parmi les matériaux Rogers, le 5880 est souvent choisi lorsque l'objectif principal est d'optimiser les performances RF.
Rogers contre FR4
L'une des questions les plus courantes en ingénierie est de savoir si le matériau de Rogers est vraiment nécessaire.
La réponse dépend des exigences de l'application.
| Propriété | FR4 | Rogers |
|---|---|---|
| Stabilité diélectrique | Modéré | Excellent |
| Perte de signal | Plus élevé | Plus bas |
| Performance RF | Limitée | Excellent |
| Coût des matériaux | Plus bas | Plus élevé |
| Complexité du processus | Simple | Modéré |
Pour l'électronique générale, le FR4 reste un choix pratique et économique.
Les lecteurs qui ne connaissent pas les principes fondamentaux du FR4 peuvent se reporter à Tout ce qu'il faut savoir sur le matériau FR4 pour circuits imprimés.
Toutefois, lorsque la perte de signal ou la cohérence de l'impédance devient un enjeu crucial, les matériaux Rogers offrent souvent des avantages mesurables.
Matériaux Rogers et performances Dk/Df
L'une des raisons pour lesquelles les matériaux Rogers sont largement utilisés dans les systèmes RF réside dans leurs performances électriques.
Par rapport aux valeurs habituelles du FR4 :
| Matériau | Dk | Df |
| Standard FR4 | 4.2-4.8 | 0.015-0.025 |
| FR4 à point de transition thermique élevé | 4.1–4.7 | 0,012–0,020 |
| Rogers 4350B | 3.48 | 0.0037 |
| Rogers 4003C | 3.55 | 0.0027 |
Comme expliqué dans Valeurs Dk et Df des matériaux utilisés dans les circuits imprimés, des valeurs de Df plus faibles réduisent directement la perte d'insertion et améliorent les performances de transmission du signal.
Cette différence devient de plus en plus perceptible aux fréquences micro-ondes.
Applications des matériaux pour circuits imprimés Rogers
Infrastructure sans fil
Les stratifiés Rogers sont largement utilisés dans :
- Stations de base de téléphonie mobile
- Systèmes de liaison micro-ondes
- Équipements de réseau sans fil
Circuits d'antenne
La stabilité des propriétés diélectriques contribue à améliorer le rendement et la régularité de l'antenne.
Les applications comprennent
- Antennes 5G
- Modules GNSS
- Produits de communication sans fil
Systèmes radar
Les matériaux à faibles pertes permettent de préserver la qualité du signal dans les applications radar où les performances dépendent fortement des propriétés diélectriques.
Électronique aérospatiale
Les produits destinés aux secteurs de l'aérospatiale et de la défense font souvent appel aux matériaux Rogers pour :
- Charges utiles des satellites
- Systèmes de navigation
- Équipement de communication
Équipements de test et de mesure
Les tests RF de précision nécessitent souvent des stratifiés présentant des caractéristiques électriques hautement prévisibles.
Assemblages Rogers et hybrides
Tous les projets ne nécessitent pas la fabrication d'un circuit imprimé entier à partir de matériau Rogers.
De nombreux modèles recourent à des constructions hybrides qui associent :
- Stratifiés Rogers
- Noyaux FR4
- Préimprégnés standard
Cette approche présente plusieurs avantages :
- Coût des matériaux réduit
- Fabrication simplifiée
- Amélioration de la rentabilité globale
Les assemblages hybrides sont couramment utilisés dans les produits RF où seules certaines couches de signal nécessitent des matériaux haut de gamme.
Considérations relatives à la fabrication
Bien que les matériaux Rogers puissent souvent être fabriqués à l'aide de procédés conventionnels de fabrication de circuits imprimés, il existe des différences importantes par rapport au FR4.
Parmi les facteurs à prendre en compte, on peut citer :
Manutention
Certains stratifiés Rogers sont plus tendres que le FR4 et nécessitent une manipulation prudente lors de leur mise en œuvre.
Profils de laminage
Selon les systèmes de résine utilisés, il peut être nécessaire d'adapter les paramètres de stratification.
Performances de forage
Le choix de l'outil et les conditions de perçage peuvent nécessiter des ajustements en fonction de la gamme de stratifiés.
Conception d'empilement
Le choix approprié des matériaux doit être coordonné avec la fabrication du noyau et du préimprégné.
Les ingénieurs spécialisés dans la conception multicouche pourraient trouver utile de consulter Matériaux pour le cœur des circuits imprimés et les préimprégnés lors de la conception d'assemblages hybrides.
Rogers est-il toujours le meilleur choix ?
Pas forcément.
De nombreux systèmes numériques modernes à haut débit utilisent des matériaux à faibles pertes qui offrent des performances suffisantes sans nécessiter de stratifiés RF.
Applications telles que :
- Serveurs d'IA
- Commutateurs pour centres de données
- Équipements de réseau d'entreprise
utilisent souvent des matériaux de pointe à faibles pertes plutôt que les produits Rogers traditionnels.
Comme indiqué dans Tout savoir sur les matériaux pour circuits imprimés à faibles pertes, le choix des matériaux doit se fonder sur les besoins électriques réels plutôt que de se limiter à opter pour la solution la plus performante disponible.
FAQ
R : Les matériaux Rogers sont couramment utilisés dans les domaines de la radiofréquence, des micro-ondes, de l'aérospatiale, des radars, des antennes et des communications à haute fréquence.
R : En matière de performances à haute fréquence, les matériaux Rogers offrent généralement des pertes plus faibles et une meilleure stabilité diélectrique. Pour l'électronique générale, le FR4 s'avère souvent plus économique.
R : Les systèmes diélectriques de pointe et les spécifications de performances électriques plus strictes entraînent une augmentation des coûts des matériaux.
R : Oui. Les assemblages hybrides combinant du Rogers et du FR4 sont largement utilisés pour trouver un juste équilibre entre performances et coût.
R : Le Rogers 4350B est l'un des matériaux les plus couramment prescrits en raison de ses performances en matière de radiofréquence et de sa compatibilité avec les processus de fabrication.
