Introduzione alla foratura posteriore dei circuiti stampati e all'integrità del segnale
Nel campo della progettazione di circuiti stampati (PCB) ad alta velocità, mantenere un’integrità del segnale impeccabile è fondamentale. Man mano che le velocità di trasferimento dei dati raggiungono valori dell’ordine dei multi-gigabit al secondo, anche le più piccole imperfezioni fisiche nelle strutture di interconnessione possono causare un significativo degrado del segnale. Uno dei principali fattori di disturbo in questi progetti ad alta velocità è la presenza di “via stubs”, ovvero sezioni superflue di fori passanti placcati (PTH) che si estendono oltre gli strati di segnale richiesti.

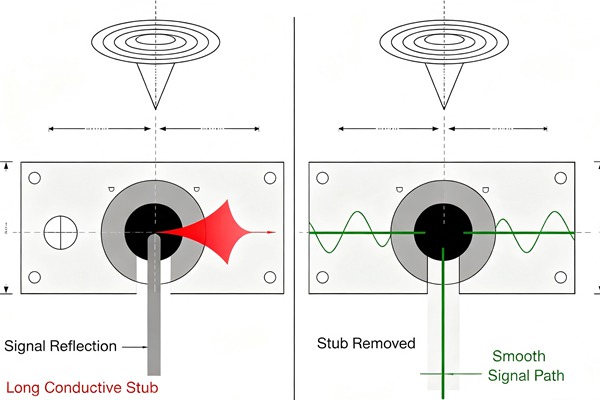

Quando i segnali ad alta velocità incontrano questi rami di derivazione, l’energia elettrica viene parzialmente riflessa verso la sorgente, causando interferenze costruttive e distruttive. Questo fenomeno, noto come riflessione del segnale, degrada il diagramma a occhio, aumenta il tasso di errore binario (BER) e può, in ultima analisi, portare al malfunzionamento del sistema. Per ovviare a questo problema, i progettisti di circuiti stampati ricorrono a una tecnica altamente efficace nota come «backdrilling», ovvero foratura a profondità controllata.
Il backdrilling rimuove sistematicamente questi tronchetti di via superflui, ottimizzando le caratteristiche delle linee di trasmissione dei via e garantendo che i segnali ad alta velocità si propaghino senza riflessioni dannose.

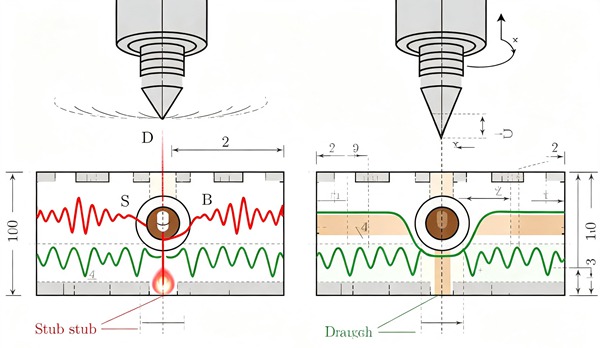

I meccanismi di riflessione del segnale dagli stub delle vie
Per comprendere appieno la necessità di un foraggio a profondità controllata, è fondamentale comprendere i principi fisici alla base degli stub dei via e della riflessione del segnale. Un via funge da linea di trasmissione che fa da ponte tra i diversi strati di un PCB. Quando un via collega, ad esempio, lo strato 1 allo strato 3 in una scheda a 12 strati, il resto del foro placcato che va dallo strato 3 fino allo strato 12 è elettricamente superfluo. Questa porzione inutilizzata è lo stub del via.
Dal punto di vista dell'ingegneria delle microonde, questo stub si comporta come una linea di trasmissione non terminata. Quando un segnale ad alta frequenza si propaga attraverso la parte attiva del via e raggiunge la giunzione dello stub, una parte dell'onda elettromagnetica prosegue lungo lo stub. Poiché l'estremità dello stub è un circuito aperto, l'onda si riflette perfettamente e torna indietro lungo lo stub. Per saperne di più Rivestimento conforme: protezione dei circuiti stampati (PCBA) da umidità, polvere e ambienti corrosivi.
Quando l’onda riflessa si ricombina con il segnale primario, provoca interferenze. Se la lunghezza dello stub si avvicina a un quarto della lunghezza d’onda della componente di frequenza più alta del segnale, lo stub agisce come un filtro notch, attenuando notevolmente quella frequenza. Ciò comporta una distorsione del segnale, un aumento del jitter e una riduzione dei margini operativi. L’eliminazione di questa struttura risonante è proprio ciò che si ottiene con la tecnica del backdrilling. Per saperne di più Circuiti stampati in ceramica: allumina contro nitruro di alluminio (AlN) – Circuiti stampati in ceramica per temperature estreme.
Vantaggi della foratura a profondità controllata con precisione
L'adozione della tecnica di foratura a profondità controllata nella produzione di circuiti stampati ad alta velocità offre notevoli vantaggi che incidono direttamente sulle prestazioni e sull'affidabilità del prodotto elettronico finale.
In primo luogo, il backdrilling riduce drasticamente il jitter deterministico. Eliminando la struttura fisica responsabile della propagazione multipath e delle riflessioni risonanti, il segnale giunge al ricevitore con un rumore di fase e un’incertezza di temporizzazione notevolmente inferiori. Ciò consente ai collegamenti di comunicazione di funzionare in modo impeccabile a velocità di trasmissione dati più elevate.
In secondo luogo, la tecnica del backdrilling riduce al minimo l’attenuazione del segnale. L’energia che altrimenti andrebbe persa nello stub del via e verrebbe riflessa fuori fase viene invece conservata all’interno del percorso principale del segnale. Ciò migliora le caratteristiche complessive di perdita di inserzione del canale, consentendo di realizzare tracce più lunghe o di utilizzare materiali dielettrici più convenienti, pur rispettando il budget di perdita.
Inoltre, la rimozione degli stub dei via riduce le interferenze elettromagnetiche (EMI) e il crosstalk. Gli stub possono fungere da antenne radianti, trasferendo energia alle piste o ai piani adiacenti. Rimuovendo fisicamente lo stub, la foratura posteriore riduce la capacità e l’induttanza parassite della struttura del via, confinando strettamente i campi elettromagnetici e mitigando la diafonia nelle aree di instradamento dense e ad alta velocità.
Considerazioni progettuali relative ai circuiti stampati con fori posteriori
L'integrazione della foratura posteriore nella progettazione di un PCB richiede un'attenta pianificazione e un coordinamento con lo stabilimento di produzione. Gli ingegneri devono tenere conto di diversi parametri di progettazione fondamentali per garantire il successo dell'operazione.
Identificazione delle reti critiche: Non tutti i fori di collegamento richiedono la foratura posteriore. Questo processo comporta un aumento dei costi di produzione e della complessità, pertanto dovrebbe essere riservato alle reti ad alta velocità in cui la lunghezza dello stub influisce in modo dimostrabile sull’integrità del segnale. In genere, le coppie differenziali che operano a velocità superiori a 3 Gbps (come PCIe Gen 3/4/5, Ethernet 10G/40G/100G e DDR4/DDR5) sono le principali candidate.
Zone di sicurezza e zone vietate all’accesso: Il processo di backdrilling utilizza una punta leggermente più grande rispetto a quella utilizzata originariamente per la foratura dei via, al fine di rimuovere la placcatura. Di conseguenza, i progettisti devono definire anti-pad più grandi (fori di distanziamento nei piani di alimentazione e di massa) sugli strati sottoposti a foratura passante. Inoltre, il tracciato delle piste deve evitare queste zone di esclusione allargate per impedire il taglio accidentale delle piste adiacenti durante l’operazione di foratura posteriore.
Tolleranza sulla lunghezza dello stelo: La rimozione completa dell’intero stub è fisicamente impossibile senza rischiare di danneggiare la connessione dello strato interno. I produttori specificano una lunghezza minima residua dello stub e una tolleranza (in genere compresa tra +/- 5 e 10 mil). Gli ingegneri devono eseguire simulazioni di integrità del segnale prima della progettazione utilizzando questi valori di tolleranza per confermare che la lunghezza massima consentita dello stub residuo non causi riflessioni inaccettabili.
Ottimizzazione della struttura a strati: La struttura a strati deve essere progettata tenendo conto della foratura posteriore. Raggruppando i segnali ad alta velocità su strati adiacenti o instradandoli più vicino al lato dei componenti principali è possibile ridurre al minimo la profondità richiesta per la foratura posteriore, semplificando il processo di produzione e riducendo i costi.
Come implementare il backdrilling nella progettazione dei circuiti stampati (guida passo dopo passo)
Attenetevi a queste regole tecniche. Per saperne di più Compensazione dello skew: gestione dell'effetto di intreccio delle fibre (FWE) e allineamento delle lunghezze per PCIe Gen 6.
- Eseguire un'analisi dell'integrità del segnale prima della progettazione
Inizia determinando la lunghezza massima consentita dello stub per i tuoi specifici protocolli ad alta velocità. Utilizza solutori elettromagnetici 3D o strumenti di simulazione dell'integrità del segnale per modellare il canale. Esegui una scansione della lunghezza dello stub del via per identificare il punto in cui vengono violate le specifiche relative alla perdita di ritorno e alla perdita di inserzione. Questa analisi stabilisce i requisiti di base per i vincoli di backdrilling.
- Definire le specifiche di foratura a ritroso nello strumento EDA
I moderni strumenti di Electronic Design Automation (EDA) offrono funzionalità specifiche per la gestione del backdrilling. Apri il gestore dei vincoli e definisci quali reti o strutture via richiedono il backdrilling. Specifica lo strato di partenza (lo strato superficiale da cui entra la punta) e lo strato di arrivo (lo strato interno in cui si collega la traccia).
- Modifica delle regole relative agli anti-pad e alle distanze di sicurezza
Configurare il motore di verifica delle regole di progettazione (DRC) in modo da tenere conto delle punte da trapano di dimensioni maggiori utilizzate nella foratura posteriore. Aumentare i diametri anti-pad sugli strati piani che la foratura posteriore attraverserà. Assicurarsi che le regole di distanza tra tracce e vie siano aggiornate per evitare un instradamento troppo vicino ai fori realizzati con la foratura posteriore, tenendo conto delle tolleranze di deviazione della punta.
- Tracciare le reti ad alta velocità e aggiungere i fori di collegamento
Procedete con il tracciamento delle coppie differenziali ad alta velocità e dei segnali critici. Man mano che posizionate i fori di collegamento per il passaggio da uno strato all’altro, lo strumento EDA dovrebbe riconoscere automaticamente i requisiti di foratura posteriore in base ai vincoli specificati e applicare le regole di distanza necessarie. Ottimizzate il tracciamento per ridurre al minimo il numero di passaggi tra gli strati, ove possibile.
- Generare i dati di produzione per la foratura a ritroso
Una volta completata la fresatura e verificato che i DRC siano corretti, generare i file di produzione. È necessario creare file NC separati specifici per le operazioni di foratura posteriore. Questi file indicano al produttore esattamente dove forare, da quale lato della scheda e la profondità precisa e controllata necessaria per arrivare appena sopra lo strato di arresto senza recidere il collegamento.
- Comunicare in modo chiaro con il produttore di circuiti stampati
Non fare affidamento esclusivamente sui file di produzione. Fornire un disegno di produzione completo che descriva in modo esplicito i requisiti relativi alla foratura posteriore. Includere uno schema di impilamento che indichi gli strati di inizio e fine, la lunghezza residua richiesta dello stub, le dimensioni delle punte per la foratura posteriore ed eventuali requisiti di collaudo specifici, quali le misurazioni mediante riflettometria nel dominio del tempo (TDR), per verificare l’impedenza e la rimozione dello stub.
L'implementazione efficace della foratura a profondità controllata richiede un approccio sistematico che va dalla progettazione iniziale fino alla generazione dei dati di produzione. Seguire questi passaggi per garantire precisione e affidabilità.

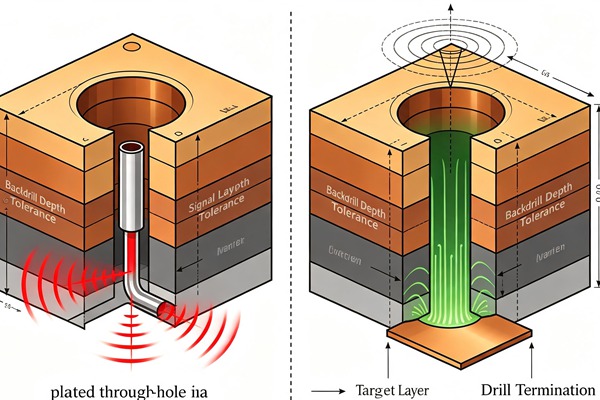

Il processo di produzione della foratura posteriore a profondità controllata
La produzione vera e propria di un circuito stampato con fori sul retro richiede attrezzature specializzate e rigorosi controlli di processo. Il processo ha inizio una volta completata la placcatura standard dei fori passanti.
In primo luogo, il circuito stampato viene montato su una foratrice ad alta precisione a controllo numerico (CNC), dotata di un sistema specializzato di rilevamento della profondità. Poiché lo spessore di un circuito stampato può variare leggermente sulla sua superficie a causa delle tolleranze di laminazione, non è sufficiente limitarsi a forare in base a una coordinata fissa sull’asse Z.
Per ottenere una profondità controllata, la macchina di foratura utilizza una tecnica di mappatura conduttiva o un sensore laser. La macchina entra in contatto con la superficie del pad di rame per stabilire un punto di riferimento zero locale per ciascuna posizione specifica del via.
Una volta stabilito il riferimento superficiale, la macchina esegue la foratura nel foro passante utilizzando una punta solitamente da 4 a 8 mil più grande rispetto alla punta di foratura principale. La foratura prosegue fino alla profondità esatta calcolata, arrestandosi a pochi mil dal livello interno del segnale per lasciare un’estremità minima e sicura ed evitare di danneggiare il collegamento della traccia. Per saperne di più Schede di burn-in (BIB): Progettazione di schede di burn-in ad alta temperatura per il collaudo dei semiconduttori.
Dopo la foratura, la scheda viene sottoposta a un processo di pulizia ad alta pressione per rimuovere eventuali trucioli di rame o residui rimasti all’interno del foro, che potrebbero causare cortocircuiti. I fori praticati sul retro possono essere lasciati scoperti oppure riempiti con resina epossidica non conduttiva per impedire l’intrappolamento di sostanze chimiche durante le successive fasi di assemblaggio.
Alternative avanzate alla foratura a ritroso
Sebbene la foratura a ritroso sia una tecnica estremamente efficace e ampiamente utilizzata, esistono metodi alternativi per eliminare i tronchetti dei via, ciascuno con i propri vantaggi e le proprie implicazioni in termini di costi.
Vie cieche e sepolte: L'utilizzo della tecnologia HDI (High-Density Interconnect) con vie cieche (che collegano uno strato superficiale a uno strato interno senza attraversare l'intera scheda) e vie sepolte (che collegano solo strati interni) elimina di per sé la presenza di stub. Tuttavia, i cicli di laminazione sequenziali aumentano significativamente i costi di produzione rispetto alle schede standard con fori passanti e foratura posteriore.
Vetro E e laminati a bassa perdita: Sebbene non sostituisca la rimozione degli stub, l'utilizzo di materiali dielettrici avanzati con fattori di dissipazione (Df) inferiori e trame di vetro più fitte può mitigare la perdita complessiva nel canale, fornendo potenzialmente un margine sufficiente da rendere accettabile uno stub corto.
Strategie di instradamento alternative: In alcuni casi, un'attenta progettazione della disposizione degli strati consente agli ingegneri di instradare i segnali ad alta velocità esclusivamente sugli strati più esterni oppure di sfruttare l'intera profondità del via (ad esempio, instradando dal livello superiore a quello inferiore), ottenendo così naturalmente una struttura del via senza stub.
In definitiva, la scelta tra le tecnologie di backdrilling e HDI rappresenta un compromesso tra i requisiti di prestazione elettrica, la densità della scheda e il budget complessivo destinato alla produzione. Per molte applicazioni ad alta velocità, il backdrilling a profondità controllata rimane il compromesso più conveniente per ottenere un’eccellente integrità del segnale.
Domande frequenti (FAQ)
La maggior parte dei produttori di circuiti stampati di alta qualità è in grado di mantenere una tolleranza di profondità di +/- 5 mil (0,127 mm), lasciando una lunghezza minima di sicurezza dello stub compresa tra circa 5 e 10 mil per garantire che il collegamento interno non venga danneggiato.
Sì, la foratura a ritroso comporta un aumento dei costi poiché richiede un’operazione di foratura secondaria, macchine di foratura specializzate dotate di sensori di profondità, tempi di programmazione aggiuntivi e ulteriori fasi di pulizia. Tuttavia, è generalmente molto meno costosa rispetto al passaggio a una struttura HDI con laminazioni sequenziali.
Sì, è prassi comune eseguire la foratura posteriore dei via sia dal lato superiore che da quello inferiore del PCB qualora sui livelli intermedi vengano instradati segnali ad alta velocità. Ogni operazione di foratura posteriore richiederà una propria serie di file NC di foratura e specifiche tecniche.
Il modo più efficace per verificare la foratura posteriore consiste nell’effettuare prove di riflettometria nel dominio del tempo (TDR) su campioni o su tracce reali, che consentono di evidenziare chiaramente il profilo di impedenza e l’assenza della caduta capacitiva associata a uno stub lungo. Inoltre, la sezione trasversale (microssezione) dei via campione consente l’ispezione visiva e la misurazione precisa della lunghezza residua dello stub.
No, la tecnica del backdrilling dovrebbe essere applicata solo ai fori di interconnessione specifici che trasportano segnali ad alta velocità, nei casi in cui la lunghezza dello stub rappresenti una frazione significativa della lunghezza d'onda del segnale. Applicarla a segnali a bassa velocità, alle linee di alimentazione o ai fori di interconnessione di massa comporta costi superflui senza apportare alcun vantaggio funzionale.
