Konformal Kaplama: PCBA’yı Nem, Toz ve Aşındırıcı Ortamlardan Koruma

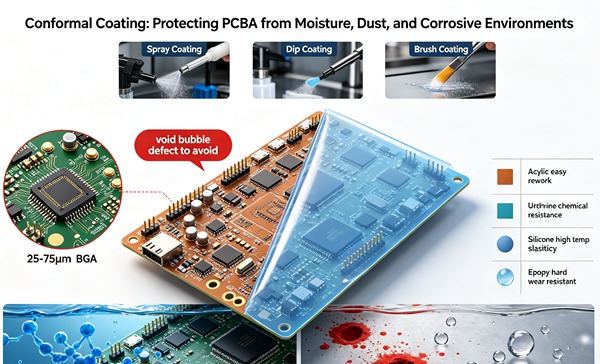

PCB Montajında Konformal Kaplamaya Giriş

Yüksek güvenilirlik gerektiren baskılı devre kartı montajı (PCBA) alanında, izlerin, viyaların ve hassas yüzey montaj teknolojisi (SMT) bileşenlerinin oluşturduğu karmaşık ağı korumak, sadece bir seçenek değil, aynı zamanda katı bir mühendislik zorunluluğudur. Konformal kaplama, PCBA yüzeyine doğrudan uygulanan ve kartın kendine özgü topografyasına tam olarak uyum sağlayan ince bir polimerik filmdir. Montajlı kartın karmaşık yapısına uyum sağlayarak, bu özel dielektrik malzemeler, aksi takdirde felaket niteliğinde donanım arızalarına yol açabilecek çok çeşitli çevresel stres faktörlerine karşı sağlam bir koruyucu bariyer oluşturur.

Yeterli koruma sağlanmadığında, otomotiv motor kaputu altı sistemleri, havacılık ve uzay aviyonik sistemleri, denizcilik elektroniği ve endüstriyel kontrol sistemleri gibi zorlu ortamlarda kullanılan baskılı devre kartları, erken bozulmaya son derece yatkındır. Örneğin, nem girişi, iletken anodik filamentlerin (CAF) oluşumuna veya bitişik iletkenler arasında dendritik büyümeye yol açarak sonuçta ciddi kısa devrelere neden olabilir. Toz ve partikül maddeler kart üzerinde birikerek nemi hapsedebilir ve lokalize korozyonu hızlandırırken, aynı zamanda yüksek frekanslı devrelerde sinyal bozulmasına da neden olabilir. Aşındırıcı gazlar, tuz püskürtme ve aşırı termal döngüler, lehim bağlantılarını bozarak ve açıkta kalan bakırı okside ederek montajın fiziksel bütünlüğünü ve elektriksel performansını daha da tehlikeye atar. Konformal kaplama, bu riskleri etkili bir şekilde azaltır; toplam sahip olma maliyetini düşürür, çalışma ömrünü uzatır ve sahada görev açısından kritik elektronik cihazların işlevsel güvenilirliğini sağlar. Hakkında daha fazla bilgi edinin Seramik PCB’ler: Aşırı Isıya Dayanıklı Alümina ve Alüminyum Nitrür (AlN) Seramik PCB’ler.

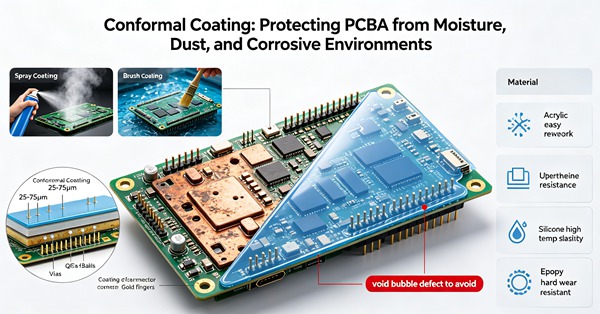

Konformal Kaplama Malzemelerini Anlamak

Uygun konformal kaplama malzemesinin seçilmesi, çalışma ortamının, istenen koruma seviyesinin ve PCBA tesisinin kendine özgü üretim kısıtlamalarının titiz bir analizini gerektirir. IPC-CC-830 standardı, konformal kaplama malzemelerinin uygunluk ve performansına ilişkin temel gereklilikleri belirler. Mühendislik ekipleri, en uygun çözümü belirlemek için çeşitli reçine sistemlerinin kimyasal, mekanik ve elektriksel özelliklerini değerlendirmelidir.

Akrilik Kaplamalar (AR)

Akrilik reçineler (AR), maliyet etkinliği, uygulama kolaylığı ve basit yeniden işlenebilirlik özellikleri arasındaki mükemmel denge sayesinde elektronik endüstrisinde en yaygın olarak kullanılan koruyucu kaplamalar arasındadır. Nem, yüksek nem oranı ve mantar oluşumuna karşı son derece etkili bir bariyer sağlarlar. Ayrıca, akrilikler elverişli dielektrik özellikler sergiler ve kürlenme aşamasında aşırı büzülme göstermez, böylece devre kartı üzerindeki mekanik gerilimi en aza indirir. Genellikle solvent bazlı oldukları için, solvent atmosfere buharlaşırken nispeten hızlı bir şekilde kürlenirler. En büyük dezavantajları ise sınırlı kimyasal direncidir; agresif çözücüler tarafından kolayca çözündükleri için kimyasal maruziyetin önemli bir risk oluşturduğu ortamlar için uygun değildirler. Bununla birlikte, bu çözünürlük özelliği, bileşen onarımı veya değişimi için standart çözücüler kullanılarak son derece kolay bir şekilde çıkarılmalarını sağlar ve bu da yeniden işleme süresini ve maliyetlerini azaltır.

Silikon Kaplamalar (SR)

Aşırı sıcaklık dalgalanmalarına ve yüksek termal gerilime maruz kalan uygulamalar için silikon reçineleri (SR) genellikle en uygun seçimdir. Silikonlar, oldukça geniş bir sıcaklık aralığında (genellikle -55°C ila +200°C) esnekliklerini ve elastomerik özelliklerini korurlar; bu sayede, zorlu termal döngü koşullarında kaplamanın çatlamasını, çatlaklanmasını veya soyulmasını önlerler. Ayrıca olağanüstü nem ve rutubet direnci sunarak otomotiv motor kontrol üniteleri (ECU'lar) ve dış mekan telekomünikasyon altyapısı için ideal hale gelirler. Silikonun yüksek esnekliği, mekanik darbe ve titreşimleri emmeye yardımcı olarak kırılgan bileşen uçları ve ince aralıklı lehim bağlantıları üzerindeki gerilimi azaltır. Başlıca dezavantajları arasında nispeten zayıf aşınma direnci, çözücü emilimine yatkınlık ve düşük moleküler ağırlıklı siloksanların gaz salma potansiyeli yer alır; temas arızalarını önlemek için hassas optik, röle veya vakum ortamlarında bu durumun dikkatli bir şekilde yönetilmesi gerekir.

Poliüretan Kaplamalar (UR)

Olağanüstü kimyasal direnç ve mekanik dayanıklılığın hayati önem taşıdığı durumlarda poliüretan (UR) kaplamalar tercih edilir. Bu kaplamalar, sert çözücülere, havacılık yakıtlarına, hafif asitlere, alkalilere ve diğer agresif kimyasallara karşı üstün koruma sağlayan, yüksek derecede çapraz bağlı, sağlam bir film tabakası oluşturur. Bu sağlam mekanik yapı, aynı zamanda mükemmel aşınma ve yıpranma direncine de yol açar. Poliüretanlar, nemi mükemmel şekilde azaltır ve zorlu ortamlarda bile yüksek dielektrik dayanımı korur. Bu dayanıklılığın en önemli dezavantajı, yeniden işlenebilirliğin önemli ölçüde azalmasıdır. Poliüretanın sökülmesi, altta yatan PCB alt tabakasına veya bitişik bileşenlere kolayca zarar verebilecek sert, özel kimyasal çözücüler veya agresif mekanik aşındırma gerektirir. Sertleşme süreleri de uzun olabilir, ancak ısı veya UV hızlandırması, üretim ortamında süreci optimize edebilir.

Epoksi Kaplamalar (ER)

Epoksi kaplamalar (ER), standart sıvı konformal kaplamalar arasında en yüksek düzeyde mekanik mukavemet ve kimyasal direnç sunar. Genellikle hassas karıştırma gerektiren iki bileşenli sistemler olarak formüle edilen epoksiler, sertleşerek sert, neredeyse geçilmez bir bariyer oluşturur. Çoğu çözücüye, sert endüstriyel kimyasallara ve şiddetli mekanik aşınmaya karşı neredeyse tamamen dayanıklıdırlar. Epoksi kaplamalar, nem ve rutubete karşı mükemmel direnç sağlar ve yüksek derecede korozif endüstriyel ortamlarda, tarımsal elektronik cihazlarda veya derin deniz uygulamalarında sıklıkla kullanılır. Ancak aşırı sertlikleri, termal döngü sırasında zararlı olabilir; termal genleşme katsayısı (CTE) uyuşmazlığı nedeniyle hassas SMT bileşenlerine veya cam gövdeli diyotlara gerilim uygulayabilir veya kırılmalarına neden olabilir. Bir kez sertleştiğinde, epoksinin kimyasal olarak çıkarılması neredeyse imkansızdır; yeniden işleme genellikle son derece lokalize termal ayırma veya mikro-aşındırıcı püskürtme gerektirir.

Parylene Kaplamalar (XY)

Parylene (XY), kendine özgü ve son derece özel bir konformal kaplama sınıfını temsil eder. Sıvı reçinelerin aksine, Parylene sıkı vakum koşulları altında kimyasal buhar biriktirme (CVD) işlemiyle uygulanır. Ortaya çıkan film son derece homojendir, iğne deliği içermez ve mükemmel bir şekilde konformaldır; mikroskobik yarıkları etkili bir şekilde doldurur ve BGA'lar veya CSP'ler gibi son derece düşük stand-off yüksekliklerine sahip bileşenlerin altındaki gölgeli alanları da kaplar. Parylene, üstün dielektrik özelliklere, mükemmel kimyasal ve nem direncine ve montaj parçasına minimum kütle katkısı sağlar. En kritik tıbbi implantlar, havacılık ve uzay sensörleri ve yüksek frekanslı askeri elektronik cihazlar için en üst düzeyde koruma sağlar. Parylene’in başlıca kısıtlamaları, gerekli olan özel ve pahalı sermaye ekipmanları, yüksek parti işleme maliyetleri ve maskeleme prosedürlerinin aşırı karmaşıklığı ile potansiyel yeniden işleme gerekliliğidir.

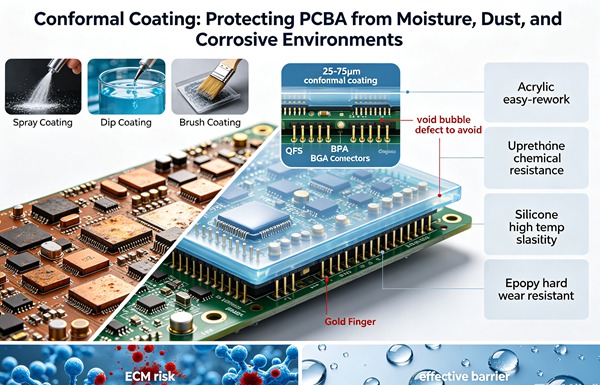

İleri Düzey Uygulama Yöntemleri

Konformal kaplamanın etkinliği, büyük ölçüde uygulamanın hassasiyetine ve tekrarlanabilirliğine bağlıdır. Mühendislik ekipleri, bir uygulama yöntemi seçerken üretim hacmini, kaplama malzemesinin viskozitesini ve devre kartının karmaşıklığını değerlendirmelidir.

Elle Fırçalama ve Daldırma
Basit bir yöntem olmasına rağmen, manuel fırçalama, düşük hacimli prototip üretimi, yeniden işleme sonrası rötuş çalışmaları veya son derece özel, yerel kaplamalar için hâlâ geçerli bir teknik olmaya devam etmektedir. Tekdüze bir kalınlık elde etmek ve hava kabarcıkları veya partikül kirleticilerin oluşmasını önlemek için operatörün yüksek beceri ve tutarlı bir teknik sergilemesi gerekir. Daldırma kaplama, PCBA’nın tamamının sıcaklığı kontrol edilen bir kaplama malzemesi banyosuna daldırılmasını içerir. Bu yöntem, bileşenlerin altına nüfuz etme dahil olmak üzere yüksek verim ve mükemmel, homojen bir kaplama sağlar. Ancak, konektörlerin, anahtarların ve diğer kaplanmaması gereken alanların kapsamlı ve emek yoğun bir şekilde maskelenmesini gerektirir. Tutarlı bir film kalınlığı sağlamak ve çekme sırasında kenarların çekilmesi veya birikme gibi sorunları önlemek için kaplama banyosunun viskozitesi ve özgül ağırlığı sıkı bir şekilde izlenmelidir. Hakkında daha fazla bilgi edinin M-SAP Teknolojisi: Yeni Nesil Elektronik Ürünler için 25 Mikron Altında Hat/Boşluk Mesafesi Sağlanması.

Otomatik Seçici Kaplama
Otomatik seçici kaplama, orta ve yüksek hacimli elektronik üretim hizmetleri (EMS) için endüstri standardı haline gelmiştir. Bu teknoloji, programlanabilir robotik çok eksenli dağıtıcılar kullanarak sıvı kaplama malzemesini yalnızca PCBA’nın belirli, önceden tanımlanmış alanlarına uygular; böylece maliyetli ve emek yoğun maskeleme ve maske kaldırma işlemlerine olan ihtiyacı ortadan kaldırır veya önemli ölçüde azaltır. Seçici kaplama makineleri, hassas kenar tanımlaması ve hedeflenen malzeme birikimini sağlamak için havasız film kaplayıcılar, daha geniş alanlar için atomize püskürtme vanaları ve ince detaylar için iğneli dağıtıcılar gibi çeşitli uygulama vanaları kullanır. Gelişmiş sistemler, kartın eğriliğini dinamik olarak telafi etmek ve her birimde tutarlı uygulama parametrelerini sağlamak için referans noktası tanıma kameraları, barkod izleme ve lazer yükseklik algılama özelliklerini entegre eder.

Sertleşme ve Çapraz Bağlanma Mekanizmaları

Konformal kaplamanın sıvı halden katı, yüksek derecede çapraz bağlı bir koruyucu filme dönüşümü, istenen fiziksel ve elektriksel özelliklerin elde edilmesinde kritik bir aşamadır.

Buharlaşmalı ve Nemle Sertleşme
Birçok akrilik ve bazı özel silikon kaplamalar, esas olarak çözücünün buharlaşmasıyla kürleşir. Levha nispeten kısa sürede “yapışkanlıktan kurtulup” elle tutulabilir hale gelse de, tam kürleşme ve optimum koruma özelliklerine ulaşılması oda sıcaklığında birkaç gün sürebilir. Nemle kürlenen sistemler, özellikle belirli poliüretanlar ve silikonlar, çapraz bağlanma kimyasal reaksiyonunu başlatmak için ortam nemine bağlıdır. Bu sistemler, güvenilir ve tekrarlanabilir kürlenme profilleri sağlamak için genellikle üretim tesisinde sıkı bir şekilde kontrol edilen ortam koşullarına (sıcaklık ve bağıl nem) ihtiyaç duyar.

Termal Sertleştirme
Termal sertleştirme, poliüretanların, epoksilerin ve birçok silikonun sertleşme sürecini önemli ölçüde hızlandırmak için, genellikle sıralı konveksiyon fırını veya IR yeniden akış sisteminde elde edilen yüksek sıcaklıklardan yararlanır. Isı, döngü sürelerini önemli ölçüde kısaltarak üretim verimini artırır ve iş sürecinde olan ürün (WIP) miktarını azaltır. Bununla birlikte, termal mühendisler, kabarma veya mikro boşluklara neden olan çözücü hapsolmasını önlemek ve maksimum iç sıcaklığın PCBA bileşenlerinin termal sınırlarını veya alt tabakanın camsı geçiş sıcaklığını aşmamasını sağlamak için fırının profilini dikkatli bir şekilde ayarlamalıdır.

Ultraviyole (UV) Sertleştirme
Genellikle karmaşık akrilatlı üretanlara veya özel olarak formüle edilmiş epoksilere dayanan UV ile sertleşen kaplamalar, yüksek hacimli konformal kaplama işlemlerinde devrim yaratmıştır. Bu malzemeler, belirli dalga boylarındaki yüksek yoğunluklu ultraviyole ışığa maruz kaldıklarında neredeyse anında (genellikle saniyeler içinde) polimerize olur ve sertleşir. Bu sayede devasa kürleme fırınlarına olan ihtiyaç ortadan kalkar ve iş başı stokları en aza indirilir; böylece değerli zemin alanı boşaltılır. UV kürleme ile ilgili yaygın bir mühendislik sorunu, “gölgeleme”dir; yani yüksek bileşenlerin altındaki veya bileşen gövdelerinin altındaki, UV ışığının doğrudan nüfuz edemediği alanlardır. Modern UV kaplamalar, gölgeli ve ışığa maruz kalmayan alanların zamanla yine de tam olarak çapraz bağlanmasını sağlamak için ikincil bir sertleştirme mekanizması (genellikle nem veya termal sertleştirme) dahil ederek bu sorunu çözer.

Konformal Kaplamanın Uygulanması (Adım Adım Kılavuz)

Kusursuz ve son derece güvenilir bir konformal kaplama tabakası elde etmek için, kontrollü ve tekrarlanabilir bir sürece sıkı sıkıya uyulması gerekir. Aşağıda, PCBA konformal kaplama uygulaması için standart çalışma prosedürü yer almaktadır. Hakkında daha fazla bilgi edinin Eğrilik Düzeltmesi: PCIe Gen 6 için Fiber Örgü Etkisi (FWE) ve Uzunluk Eşleştirmesinin Yönetimi.

Gelişmiş Denetim ve Kalite Güvencesi

Konformal kaplama tabakasının bütünlüğünü, homojenliğini ve uygun kalınlığını sağlamak, uygulama sürecinin kendisi kadar önemlidir. IPC-A-610 standardı, konformal kaplamanın kaplama alanı, kalınlığı ve işçiliği için son derece ayrıntılı kabul kriterleri sunmaktadır.

Otomatik Optik Denetim (AOI)
Modern Konformal Kaplama AOI (CC-AOI) sistemleri, yüksek güvenilirlikli elektronik üretimi için kesinlikle vazgeçilmezdir. Bu özel makineler, kaplamanın içine gömülü floresan izleyiciyi tespit etmek için özel UV aydınlatma dizileri ve yüksek çözünürlüklü optik kameralar kullanır. Gelişmiş CC-AOI algoritmaları, uçlardaki yetersiz kaplama, aşırı kalınlık (birikme), mikro kabarcıklar, boşluklar, yabancı cisim kalıntıları (FOD) ve konektör muhafazaları gibi girilmesi yasak bölgelere kaplamanın ciddi şekilde sızması gibi kritik kusurları otomatik olarak denetler.

Kalınlık Ölçümü
Kurutulmuş film kalınlığının doğru bir şekilde doğrulanması, uzun vadeli güvenilirliği sağlamak açısından hayati önem taşır. Mikro kesitleme yöntemiyle yapılan tahribatlı testler en yüksek doğruluk seviyesini sağlar, ancak genellikle ilk süreç karakterizasyonu, doğrulama veya arıza analizi için ayrılır. Günlük üretim ortamlarında tahribatsız yöntemler büyük ölçüde tercih edilmektedir. Girdap akımı probları, iletken bakır yüzeyler üzerindeki kaplama kalınlığını doğru bir şekilde ölçebilirken, gelişmiş ultrasonik kalınlık ölçerler, montajı zarar vermeden daha geniş bir FR-4 alt tabaka yelpazesi ve karmaşık bileşen geometrileri üzerinde güvenilir, tekrarlanabilir ölçümler sağlar.
