Rogers 4350B und Rogers 4003C gehören zu den am häufigsten verwendeten Hochfrequenz-Leiterplattenmaterialien in der Elektronikindustrie. Beide gehören zur Rogers RO4000-Serie und werden häufig für Anwendungen in den Bereichen HF, Mikrowellen, drahtlose Kommunikation, Luft- und Raumfahrt sowie Netzwerke eingesetzt.
Da sich ihre elektrischen Eigenschaften relativ ähnlich sind, vergleichen Ingenieure diese beiden Werkstoffe häufig, wenn sie die Leistung, die Herstellbarkeit und die Gesamtkosten eines Projekts bewerten.
Obwohl sie viele Gemeinsamkeiten aufweisen, gibt es doch wesentliche Unterschiede, die die Materialauswahl beeinflussen können.
Inhaltsübersicht
Die RO4000-Serie im Überblick
Die RO4000-Produktfamilie wurde entwickelt, um die Lücke zwischen herkömmlichen FR4-Materialien und HF-Laminaten auf PTFE-Basis zu schließen.
Im Vergleich zu PTFE-Werkstoffen bietet die RO4000-Serie folgende Vorteile:
- Einfachere Herstellung
- Verbesserte Dimensionsstabilität
- Bessere Kompatibilität in der Fertigung
- Geringere Verarbeitungskomplexität
Im Vergleich zu Standard-FR4 bieten RO4000-Materialien folgende Vorteile:
- Geringerer dielektrischer Verlust
- Stabilere dielektrische Eigenschaften
- Bessere Leistung bei hohen Frequenzen
Leser, die mit der Rogers-Produktfamilie noch nicht vertraut sind, sollten sich zunächst einen Überblick verschaffen Rogers-Leiterplattenmaterial für weitere Hintergrundinformationen.
Übersicht über den Rogers 4350B
Rogers 4350B ist eines der weltweit am häufigsten spezifizierten HF-Laminate.
Zu den typischen Materialeigenschaften gehören:
| Eigentum | Rogers 4350B |
|---|---|
| Dk (10 GHz) | 3.48 |
| Df (10 GHz) | 0.0037 |
| Wärmeleitfähigkeit | 0,69 W/m·K |
| TG | >280 °C |
| Feuchtigkeitsabsorption | Niedrig |
Die wichtigsten Vorteile sind:
- Hervorragende Dimensionsstabilität
- Gute thermische Leistung
- Zuverlässige Leistung bei durchkontaktierten Löchern
- Breite Akzeptanz in der Branche
Aufgrund seiner ausgewogenen Eigenschaften wird der Rogers 4350B häufig sowohl in gewerblichen als auch in industriellen HF-Produkten eingesetzt.
Übersicht über den Rogers 4003C
Rogers 4003C ist ein weiteres Laminat aus Kohlenwasserstoffkeramik, das für HF- und Mikrowellenanwendungen entwickelt wurde.
Zu den typischen Eigenschaften gehören:
| Eigentum | Rogers 4003C |
| Dk (10 GHz) | 3.55 |
| Df (10 GHz) | 0.0027 |
| Wärmeleitfähigkeit | 0,71 W/m·K |
| Feuchtigkeitsabsorption | Niedrig |
| Prozess-Kompatibilität | Ausgezeichnet |
Aufgrund seines geringeren dielektrischen Verlusts eignet es sich besonders für Anwendungen, die bei höheren Frequenzen betrieben werden oder längere HF-Übertragungsstrecken erfordern.
Rogers 4003C wird häufig eingesetzt in:
- Drahtlose Kommunikationssysteme
- RF-Module
- Antennenkonstruktionen
- Mikrowellenschaltungen

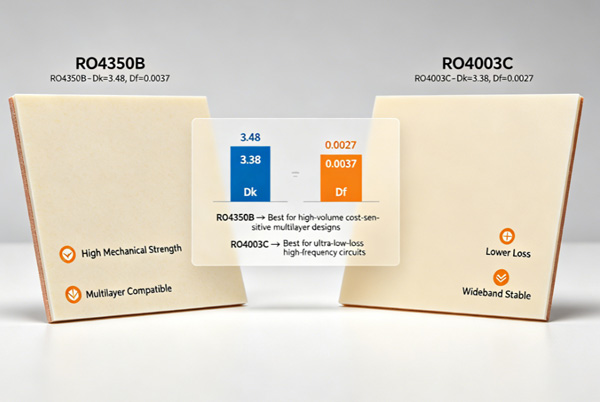

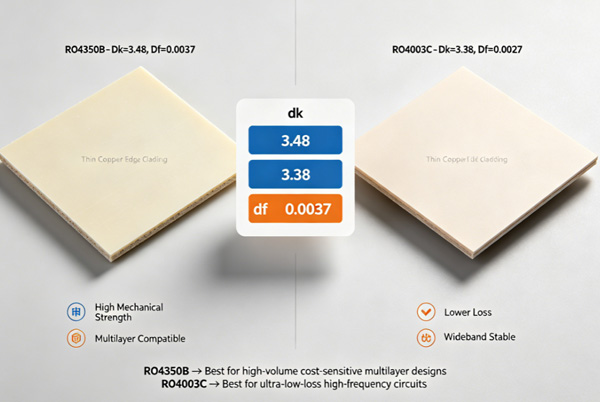

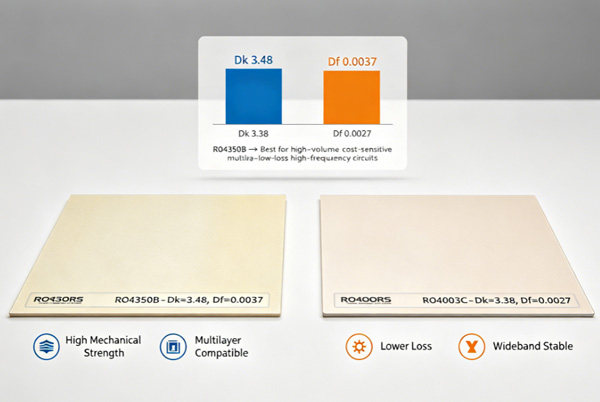

Vergleich der elektrischen Leistung
Die elektrischen Eigenschaften sind oft der Hauptgrund, warum Ingenieure ein Material einem anderen vorziehen.
Dielektrizitätskonstante
| Material | Dk |
| Rogers 4350B | 3.48 |
| Rogers 4003C | 3.55 |
Der Unterschied ist relativ gering.
In den meisten praktischen Ausführungsformen ermöglichen beide Materialien eine hervorragende Impedanzsteuerung und ein vorhersehbares Signalverhalten.
Wie bereits in Dk- und Df-Werte in Leiterplattenmaterialien, sind stabile dielektrische Eigenschaften oft wichtiger als der genaue Dk-Wert selbst.
Verlustfaktor
| Material | Df |
| Rogers 4350B | 0.0037 |
| Rogers 4003C | 0.0027 |
Rogers 4003C weist einen etwas geringeren dielektrischen Verlust auf.
Für Anwendungen in folgenden Bereichen:
- Höhere Frequenzen
- Längere Übertragungsleitungen
- Höhere Anforderungen an die HF-Technik
Dieser Vorteil könnte sich als bedeutend erweisen.
Thermische Leistung
Die thermische Stabilität ist ein weiterer wichtiger Aspekt.
Beide Materialien weisen eine deutlich bessere Leistung auf als herkömmliche FR4-Systeme.
Die Vorteile sind:
- Verbesserte Dimensionsstabilität
- Höhere Zuverlässigkeit bei Temperaturwechselbeanspruchung
- Geringere Ausdehnung während der Montage
Für Ingenieure, die von Standardlaminaten umsteigen, werden die Unterschiede bei komplexen Mehrschichtstrukturen deutlicher.
Wer mit herkömmlichen Materialien arbeitet, könnte davon profitieren, sich mit folgenden Themen auseinanderzusetzen: FR4-Leiterplatte mit hohem TG-Wert um zu verstehen, wie sich die thermische Leistung auf die Zuverlässigkeit auswirkt.
Überlegungen zur Herstellung
Ein Grund für die anhaltende Beliebtheit der RO4000-Produktfamilie ist ihre Fertigungskompatibilität.
Im Vergleich zu PTFE-Laminaten:
- Das Bohren ist einfacher
- Das Laminieren ist einfacher
- Die Haftung auf Kupfer ist hervorragend
- Die Herstellungskosten sind in der Regel niedriger
Viele Leiterplattenhersteller verarbeiten die Materialien Rogers 4350B und 4003C mit Anlagen, die denen für die FR4-Produktion ähneln.
Dies verringert die Komplexität der Fertigung und trägt dazu bei, die Vorlaufzeiten zu verkürzen.
Anwendungsbereiche für den Rogers 4350B
Der Rogers 4350B wird häufig für folgende Zwecke eingesetzt:
Leistungsverstärker
Aufgrund seiner thermischen Stabilität eignet es sich für HF-Leistungsanwendungen.
Ausrüstung der Basisstation
Produkte für die drahtlose Infrastruktur nutzen häufig den 4350B, um eine zuverlässige HF-Leistung zu gewährleisten.
Kfz-Radar
Das Material erweist sich in Radar- und Fahrerassistenzsystemen als sehr leistungsfähig.
Kombinierte HF- und Digitalschaltungen
Aufgrund seiner Flexibilität bei der Herstellung eignet es sich besonders gut für Hybrid-Laminate.
Anwendungsbereiche für Rogers 4003C
Rogers 4003C kommt häufig vor in:
Mikrowellen-Kommunikationssysteme
Geringere dielektrische Verluste sorgen für eine verbesserte Signalübertragung.
Antennenschaltungen
Stabile elektrische Eigenschaften tragen dazu bei, ein vorhersehbares Antennenverhalten zu gewährleisten.
Satellitenkommunikationsgeräte
Geringe Verluste und eine zuverlässige HF-Leistung sind in der Luft- und Raumfahrt von großer Bedeutung.
Präzisions-HF-Module
In vielen HF-Frontend-Modulen wird der 4003C eingesetzt, um die Signaldämpfung zu minimieren.
Hybrid-Laminate mit FR4
Bei vielen Produkten benötigt nur ein Teil der Leiterplatte Materialien in HF-Qualität.
Designer entwickeln häufig hybride Schichtaufbauten, bei denen sie folgende Komponenten kombinieren:
- Rogers 4350B oder 4003C
- FR4-Kerne
- Standard-Prepregs
Dieser Ansatz bietet:
- Geringere Materialkosten
- Vereinfachte Herstellung
- Bessere Gesamtwirtschaftlichkeit des Projekts
Hybridkonstruktionen kommen häufig in Kommunikationsprodukten zum Einsatz, die sowohl HF- als auch digitale Schaltungen enthalten.
Weitere Informationen zur Stapelkonstruktion finden Sie unter Leiterplattenkerne und Prepreg-Materialien.
Welches Material sollten Sie wählen?
Die Antwort hängt von den Prioritäten bei der Konzeption ab.
Der Rogers 4350B wird häufig in folgenden Fällen gewählt:
- Die thermische Stabilität ist wichtig
- Flexibilität in der Fertigung ist erwünscht
- Eine nachgewiesene Anwendung in der Branche wird bevorzugt
Rogers 4003C wird häufig gewählt, wenn:
- Es ist ein geringerer dielektrischer Verlust erforderlich
- Die HF-Leistung ist das vorrangige Ziel
- Die Signaldämpfung muss so gering wie möglich gehalten werden
In vielen Fällen können beide Materialien die Projektanforderungen erfolgreich erfüllen.
Die endgültige Entscheidung wird häufig beeinflusst durch:
- Frequenzbereich
- Anforderungen an die Stapelung
- Verfügbarkeit
- Kostenvorgaben
- Fertigungspräferenzen
FAQ
A: Die wichtigsten Unterschiede sind die Dielektrizitätskonstante und der Verlustfaktor. Rogers 4003C weist etwas geringere Verluste auf, während Rogers 4350B aufgrund seiner thermischen Stabilität und seiner breiten Anwendung in der Industrie häufig bevorzugt wird.
A: Rogers 4003C weist im Allgemeinen einen niedrigeren Verlustfaktor auf als Rogers 4350B.
A: Ja. Der Rogers 4350B wird häufig in HF- und Mikrowellenschaltungen eingesetzt, darunter Antennen, Verstärker und drahtlose Infrastruktur.
A: In vielen Anwendungsfällen ja. Die endgültige Entscheidung sollte sich jedoch nach den elektrischen, thermischen und fertigungstechnischen Anforderungen richten.
A: Ja. Beide Materialien weisen geringere dielektrische Verluste und stabilere elektrische Eigenschaften auf als herkömmliches FR4.
