Introducción a los ensayos de quemado a alta temperatura
En el exigente mundo de la fabricación de semiconductores y la ingeniería de fiabilidad, las pruebas de quemado representan una fase crítica diseñada para garantizar la longevidad de los dispositivos y prevenir fallos catastróficos en condiciones reales de uso. Al someter los circuitos integrados (CI) y los semiconductores discretos a temperaturas elevadas y a una polarización eléctrica dinámica durante un periodo prolongado, las pruebas de quemado aceleran de forma efectiva el proceso de envejecimiento. Estas pruebas de vida útil acelerada están diseñadas para descartar los fallos de «mortalidad infantil», es decir, aquellos dispositivos con defectos de fabricación latentes que, de otro modo, fallarían en las primeras etapas de su vida útil. Más información Conectores Press-Fit: tolerancias en la fabricación de placas de circuito impreso para interconexiones sin soldadura.
A medida que la electrónica moderna se va introduciendo en sectores cada vez más exigentes —como el aeroespacial, el de defensa, la perforación de pozos y aplicaciones automovilísticas como los vehículos eléctricos (VE)—, los requisitos ambientales para estos componentes se han incrementado drásticamente. Los componentes de silicio estándar se están viendo llevados al límite, mientras que los semiconductores de banda ancha (WBG), como el carburo de silicio (SiC) y el nitruro de galio (GaN), están diseñados específicamente para funcionar en entornos extremos. En consecuencia, la infraestructura de pruebas debe evolucionar. Un elemento fundamental de esta infraestructura es la placa de quemado (BIB), una placa de circuito impreso especializada diseñada para conectar docenas o cientos de dispositivos bajo prueba (DUT) con el estímulo de prueba, todo ello mientras se encuentra dentro de un horno de quemado a alta temperatura.

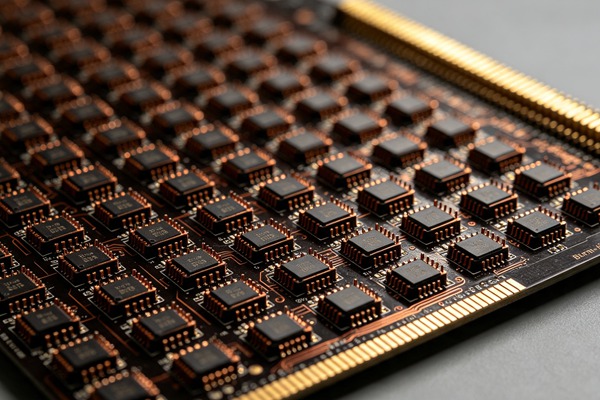

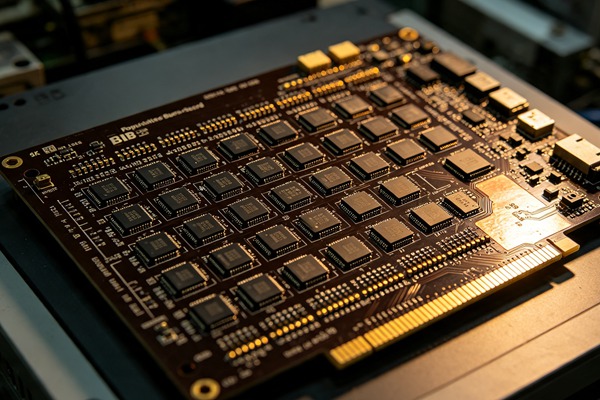

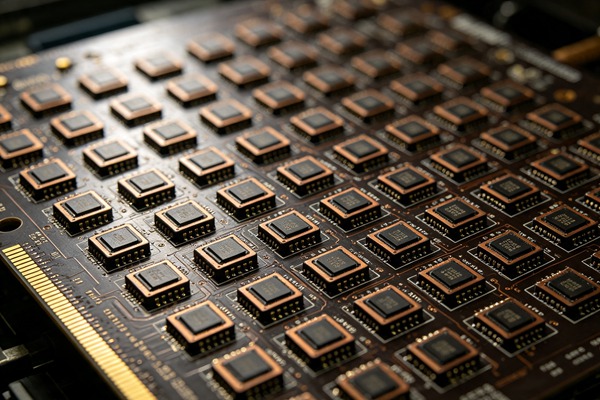

El diseño de una placa BIB para altas temperaturas es un ejercicio de ingeniería ambiental extrema. Una placa de circuito impreso estándar está diseñada para funcionar sin problemas en condiciones ambientales, alcanzando quizás entre 85 °C y 105 °C bajo una carga elevada. Por el contrario, un BIB para altas temperaturas debe soportar una exposición continua a entornos que oscilan entre los 125 °C y más de 250 °C durante miles de horas. Debe resistir estas condiciones manteniendo al mismo tiempo una integridad de señal impecable, estabilidad estructural y un suministro de energía fiable, actuando como un conducto perfecto entre el equipo de prueba y el semiconductor que se está evaluando. Más información Laminado secuencial: dominio del proceso de fabricación de placas HDI de cualquier número de capas.
Principales retos de ingeniería en el diseño de BIB para altas temperaturas
El diseño de una placa de pruebas de envejecimiento a alta temperatura plantea un reto de ingeniería con múltiples facetas, que exige un delicado equilibrio entre la resistencia mecánica, la gestión térmica y el rendimiento eléctrico.
Tensiones termomecánicas y fatiga
El enemigo más común de un BIB a alta temperatura es la tensión termomecánica. A medida que la placa pasa de la temperatura ambiente a temperaturas extremas de quemado y vuelve a bajar, los distintos materiales que la componen se expanden y se contraen. Dado que el sustrato de la PCB, las pistas de cobre, los orificios pasantes chapados (PTH) y los pesados zócalos de prueba presentan coeficientes de expansión térmica (CTE) muy diferentes, se produce una tensión mecánica significativa en sus interfaces. A lo largo de cientos de ciclos térmicos, esta tensión extrema puede provocar microfisuras en las vías, el desprendimiento de las almohadillas y la delaminación de las capas internas. Diseñar teniendo en cuenta la incompatibilidad del CTE es fundamental para garantizar que la placa dure más que los componentes para los que está diseñada.
Oxidación y degradación de los materiales
A temperaturas elevadas, las reacciones químicas se aceleran de forma exponencial. Los acabados superficiales estándar de las placas de circuito impreso (PCB) y el cobre expuesto se oxidan rápidamente, lo que provoca un aumento drástico de la resistencia de contacto. Esta oxidación puede alterar las señales de prueba, provocar un calentamiento localizado y, en última instancia, causar circuitos abiertos. Además, la resina base del sustrato de la PCB puede empezar a desgasificarse, perder masa o sufrir un deterioro de sus propiedades dieléctricas, lo que altera por completo el perfil de impedancia de la placa y puede contaminar la cámara de quemado.
Mantenimiento de la integridad de la alimentación y de la señal (PI/SI)
El suministro de energía a través de una placa de quemado de grandes dimensiones resulta notoriamente difícil a altas temperaturas. El cobre posee un coeficiente de resistencia positivo con respecto a la temperatura; a medida que se calienta, su resistencia eléctrica aumenta. Al distribuir corrientes elevadas por una placa poblada con numerosos dispositivos bajo prueba (DUT) activos, este aumento de la resistencia provoca caídas de tensión I-R sustanciales. Si no se compensa adecuadamente con pistas excesivamente anchas y un espesor de cobre elevado, los circuitos integrados más alejados del conector de borde pueden sufrir una falta de tensión o un rebote de tierra grave. Además, la constante dieléctrica (Dk) y el factor de disipación (Df) de los materiales del sustrato variarán a altas temperaturas, lo que complica el trazado de las señales de estímulo dinámicas de alta velocidad y las líneas de reloj.
Selección de materiales para entornos extremos
La base de un BIB robusto y resistente a altas temperaturas es la selección de materiales avanzados capaces de soportar el entorno del horno sin comprometer el rendimiento eléctrico. El FR-4 estándar, ampliamente utilizado en la electrónica de consumo, resulta totalmente inadecuado para un burn-in prolongado a altas temperaturas. Su temperatura de transición vítrea (Tg) —el punto en el que la matriz polimérica pasa de un estado rígido y vítreo a uno blando y elástico— suele alcanzar un máximo de entre 130 °C y 150 °C. El funcionamiento a una temperatura igual o superior a la Tg provoca una expansión masiva en el eje Z, lo que rompe instantáneamente las vías. Más información Taladrado inverso: eliminación de la reflexión de la señal mediante un taladrado inverso con profundidad controlada con precisión.
Sustratos avanzados: poliimida y cerámica
Para aplicaciones a altas temperaturas de hasta 200 °C, la poliimida de alta Tg es el estándar indiscutible del sector. Los laminados de poliimida mantienen una excelente estabilidad mecánica, resistencia a la tracción y propiedades dieléctricas constantes a temperaturas que destruirían el FR-4. Es fundamental destacar que la poliimida presenta un coeficiente de expansión térmica (CTE) en el eje Z muy estable y relativamente bajo, incluso a temperaturas elevadas, lo que reduce drásticamente la tensión en los orificios metalizados durante los ciclos térmicos.
A la hora de realizar ensayos con semiconductores de banda ancha a temperaturas ultraaltas que superan los 200 °C y se acercan a los 250 °C o 300 °C, los ingenieros deben prescindir por completo de las resinas orgánicas y recurrir a materiales inorgánicos avanzados. Se suelen emplear sustratos cerámicos, como la alúmina (Al₂O₃) o el nitruro de aluminio (AlN). Aunque estos materiales ofrecen una estabilidad térmica sin igual y una alta conductividad térmica, son frágiles, caros y requieren procesos de fabricación especializados, lo que convierte la densidad de diseño en un reto importante.
Acabados superficiales de alta fiabilidad
Para combatir la rápida oxidación, el acabado superficial de un BIB de alta temperatura debe ser excepcionalmente duradero. Los procesos estándar HASL (nivelación de soldadura con aire caliente) y OSP (conservante orgánico de soldabilidad) no son viables. En su lugar, los diseñadores recurren a un recubrimiento de oro grueso. El níquel químico con inmersión en oro (ENIG) ofrece una buena base, pero para las zonas sometidas a desgaste mecánico —concretamente las almohadillas de contacto de los zócalos y los conectores del borde de la placa— es obligatorio el recubrimiento de oro duro. Las aleaciones de oro duro ofrecen una resistencia superior al desgaste provocada por inserciones repetidas y una resistencia excepcional a la oxidación, lo que garantiza que la resistencia de contacto siga siendo insignificante a lo largo de la vida útil de la placa.
Conectores de prueba y componentes integrados
Una placa de pruebas de quemado depende en gran medida de sus interfaces electromecánicas. Los zócalos de prueba que alojan los dispositivos bajo prueba (DUT) están sometidos a la mayor concentración de tensiones térmicas y mecánicas.
Los casquillos para altas temperaturas deben fabricarse mediante mecanizado de precisión o moldeo por inyección a partir de termoplásticos de ingeniería avanzados. Materiales como el PEEK (polietereterocetona) o el Torlon (poliamida-imida) son muy apreciados por su capacidad para mantener la estabilidad dimensional, resistir la fluencia y ofrecer excelentes propiedades aislantes a temperaturas cercanas a los 250 °C. Las clavijas de contacto internas suelen estar fabricadas con aleaciones de cobre-berilio (BeCu), que conservan su fuerza elástica y su resistencia mecánica a altas temperaturas. Estas clavijas están recubiertas con un grueso baño de oro para garantizar una conexión de baja resistencia entre la placa y el dispositivo.
Del mismo modo, cualquier componente pasivo necesario en la placa —como condensadores de desacoplamiento, resistencias pull-up o diodos de protección— debe estar estrictamente homologado para la temperatura ambiente del horno. Los componentes de calidad comercial fallarán de forma repentina. Los diseñadores deben especificar componentes pasivos de alta temperatura de grado automovilístico (AEC-Q200 Grado 0) o de grado militar, asegurándose de que los encapsulantes y las estructuras internas de estos componentes no se degraden ni desprendan gases bajo una carga térmica continua.
Cómo diseñar una placa de pruebas de envejecimiento a alta temperatura (guía paso a paso)
Sigue estas normas de ingeniería.
- Definir los parámetros de prueba y las restricciones ambientales
El proceso de diseño comienza con una rigurosa fase de especificación. Los ingenieros deben establecer la temperatura máxima absoluta de quemado, el perfil de ciclos térmicos previsto (velocidades de rampa y tiempos de permanencia) y la vida útil requerida de la placa (por ejemplo, miles de horas o un número específico de ciclos de inserción). Al mismo tiempo, debe definirse la carga eléctrica: el consumo máximo de corriente por unidad bajo prueba (DUT), la disipación total de potencia de la placa completamente equipada y los requisitos de frecuencia para el estímulo de señal dinámica.
- Selecciona el material de sustrato adecuado
En función de los parámetros térmicos definidos en el primer paso, seleccione un sustrato de PCB que ofrezca una temperatura de transición vítrea (Tg) y una temperatura de descomposición (Td) adecuadas. Para un funcionamiento continuo de hasta 200 °C, especifique un laminado de poliimida de alta Tg. Si la aplicación supera los 200 °C, colabore con los fabricantes para utilizar sustratos cerámicos avanzados o laminados especializados a base de teflón para altas temperaturas.
- Elige enchufes y conectores para altas temperaturas
Colabora directamente con proveedores especializados en zócalos para seleccionar o diseñar a medida zócalos de prueba que se adapten al encapsulado del dispositivo bajo prueba (DUT) y al rango de temperatura objetivo. Asegúrate de que el material del cuerpo del zócalo (por ejemplo, PEEK) y la composición de los pines de contacto (por ejemplo, BeCu chapado en oro) estén certificados para las condiciones operativas previstas. Especifique un recubrimiento grueso de oro duro para los pines del conector de borde que se acoplan a las placas controladoras del horno, con el fin de garantizar un acoplamiento fiable a largo plazo.
- Realizar simulaciones térmicas y mecánicas
Antes de realizar el trazado detallado, lleva a cabo una cosimulación térmica-eléctrica. Un BIB a plena carga puede disipar una cantidad considerable de calor localizado. Modele la masa térmica de los zócalos, el calor generado por los dispositivos bajo prueba (DUT) y el flujo de aire ambiental dentro del horno de quemado. Ajuste la disposición de los componentes para evitar la formación de puntos calientes. Asegúrese de que haya suficiente espacio entre los DUT para permitir la refrigeración por convección y mantener así temperaturas uniformes en todos los dispositivos.
- Trazados de rutas para la integridad de la señal y la distribución de energía
Realiza el diseño de la placa de circuito impreso (PCB) prestando especial atención a un suministro de alimentación robusto. Dado que la resistencia del cobre aumenta con el calor, utiliza pistas ultraanchas, espesores de cobre elevados (2 oz o 3 oz) y planos internos de alimentación y tierra de gran superficie para minimizar las caídas de tensión I-R. Al trazar señales dinámicas de alta velocidad, calcule los perfiles de impedancia utilizando los valores de Dk/Df a alta temperatura del sustrato, y no las especificaciones estándar a temperatura ambiente. Aplique técnicas de fiabilidad mecánica, como las «lágrimas», en todas las vías y almohadillas para evitar la fractura de las pistas durante los ciclos térmicos.
- Finalizar la verificación y la fabricación
Someta el diseño finalizado a rigurosas comprobaciones de reglas de diseño (DRC) adaptadas a la fabricación a alta temperatura. Verifique cada partida de la lista de materiales (BOM) para garantizar que todas las máscaras de soldadura, los acabados superficiales, los componentes pasivos y los materiales del sustrato estén expresamente homologados para entornos extremos. Por último, colabore con un fabricante especializado en placas de circuito impreso que cuente con una trayectoria contrastada en la fabricación de placas de alta fiabilidad, de poliimida o de cerámica, ya que estos procesos requieren controles ambientales estrictos y ciclos de curado totalmente diferentes a los de la producción estándar de FR-4.
El diseño de un BIB fiable requiere un enfoque sistemático, en el que se preste especial atención a los aspectos mecánicos y térmicos desde el principio, antes incluso de trazar la primera pista eléctrica.
Los aspectos económicos y el retorno de la inversión de los BIB de alta calidad
Invertir en placas de pruebas de envejecimiento a alta temperatura diseñadas meticulosamente conlleva un coste inicial considerable. Los materiales avanzados, como la poliimida, los zócalos de PEEK de precisión y el recubrimiento grueso de oro duro, son caros. Sin embargo, en el contexto de la fabricación de semiconductores de alta fiabilidad, esta inversión genera un elevado retorno de la inversión (ROI). Más información Circuitos impresos cerámicos: circuitos impresos cerámicos de alúmina frente a los de nitruro de aluminio (AlN) para condiciones de calor extremo.
Un BIB mal diseñado que utilice materiales de baja calidad fallará prematuramente, lo que provocará la interrupción de las pruebas de quemado, falsos fallos (en los que falla la placa, no el dispositivo bajo prueba) y, potencialmente, la destrucción de lotes de semiconductores muy costosos. Además, los resultados de prueba inexactos provocados por la degradación de la señal o las caídas de tensión pueden dar lugar a que componentes defectuosos se cuelen en la cadena de suministro, lo que culminaría en fallos catastróficos en campo, costes de retirada masivos y un daño irreversible a la marca. Un BIB de alta temperatura, diseñado con gran rigor técnico, garantiza un rendimiento continuo y fiable en las instalaciones de ensayo, actuando como una garantía fundamental para los resultados económicos y la reputación del fabricante de semiconductores.
Preguntas Frecuentes (FAQ)
Las pruebas de rodaje estándar suelen realizarse entre 125 °C y 150 °C. Sin embargo, en el caso de componentes especializados diseñados para aplicaciones aeroespaciales, de defensa, de perforación de pozos o para el sector de la automoción con materiales de banda ancha (SiC/GaN), los entornos de quemado a alta temperatura suelen oscilar entre los 175 °C y más de 250 °C.
El FR4 estándar tiene una temperatura de transición vítrea (Tg) de entre 130 °C y 150 °C aproximadamente. Cuando se expone a temperaturas cercanas o superiores a este umbral durante períodos prolongados, el FR4 se ablanda estructuralmente, se deforma y sufre una expansión térmica drástica en el eje Z. Esta rápida expansión provoca la fractura de los orificios pasantes metalizados (PTH), lo que da lugar a un fallo eléctrico inmediato y a la destrucción de la placa.
Las altas temperaturas aumentan significativamente la resistencia en corriente continua de las pistas de cobre. Esto provoca mayores caídas de tensión en la red de distribución de energía, lo que podría privar a los dispositivos sometidos a prueba de la tensión necesaria. Además, el cobre expuesto se oxida rápidamente bajo un calor extremo, por lo que es fundamental aplicar un recubrimiento grueso de oro para proteger los puntos de contacto y preservar la integridad de la señal.
Las pruebas de rodaje aceleran el proceso natural de envejecimiento de los dispositivos semiconductores sometiéndolos a condiciones térmicas y eléctricas extremas. Su función principal es provocar fallos en las primeras fases de vida útil (lo que se conoce como «mortalidad infantil») causados por defectos de fabricación latentes. De este modo, se garantiza que solo se suministren y se utilicen componentes de alta fiabilidad en aplicaciones críticas.
Los zócalos de prueba para altas temperaturas suelen fabricarse mediante mecanizado o moldeo a partir de termoplásticos de ingeniería avanzados, como el PEEK (polietereterocetona) o el Torlon. Los contactos internos de resorte suelen estar fabricados con aleaciones resistentes, como el cobre-berilio (BeCu), y cuentan con un recubrimiento grueso de oro para mantener una conexión eléctrica fiable y la resistencia mecánica a pesar del calor extremo.
