Introducción al relleno de BGA y a la fiabilidad de los PCBA
A medida que los conjuntos de placas de circuito impreso (PCBA) siguen miniaturizándose e incorporando interconexiones de alta densidad (HDI), el uso de componentes de tipo Ball Grid Array (BGA), los paquetes a escala de chip (CSP) y los paquetes a escala de chip a nivel de oblea (WLCSP) se ha generalizado en todo el sector de la fabricación de productos electrónicos. Si bien estas tecnologías de encapsulado ofrecen un rendimiento eléctrico superior, rutas de señal más cortas y configuraciones de E/S de alta densidad, plantean retos mecánicos importantes y complejos. La vulnerabilidad estructural fundamental radica en la integridad de las uniones de soldadura SMT que unen el encapsulado rígido de silicio con el sustrato de la placa de circuito impreso, relativamente flexible, de FR-4 o poliimida. Para mitigar de forma eficaz estas vulnerabilidades, los ingenieros de hardware y los especialistas en fabricación emplean el relleno para BGA: un encapsulante epoxi especializado y de alta ingeniería, diseñado para rellenar completamente el espacio intersticial entre el chip del componente y el sustrato de la placa, encapsulando por completo las esferas de soldadura.

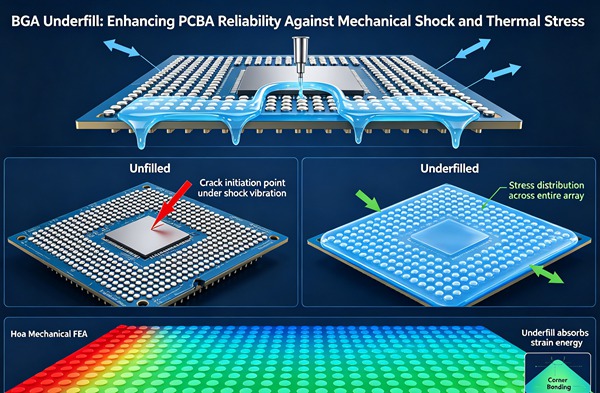

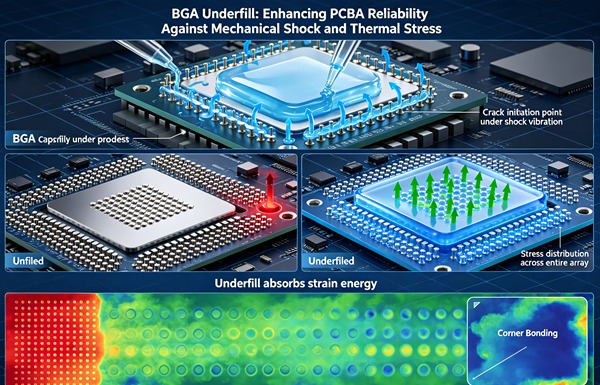

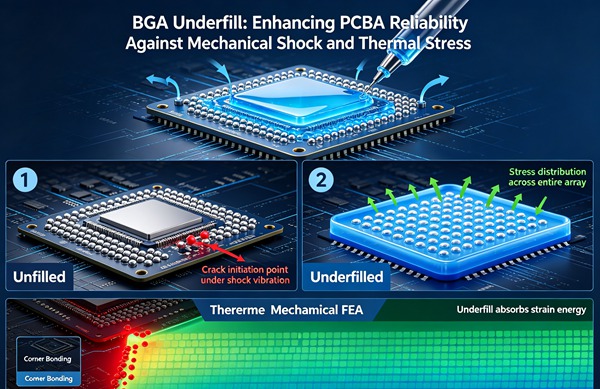

La función principal del relleno de BGA es desviar la carga estructural y mecánica de las frágiles uniones de soldadura y distribuirla uniformemente por toda la superficie de la huella del componente. En aplicaciones de alta fiabilidad y críticas para la misión, como los módulos de control de automoción, la aviónica aeroespacial, las infraestructuras de telecomunicaciones y la electrónica industrial reforzada, las uniones de soldadura desprotegidas son muy susceptibles a la fatiga, las microfracturas y el fallo definitivo provocados por ciclos térmicos extremos, golpes mecánicos y vibraciones armónicas continuas. Al acoplar rígidamente el BGA al sustrato, el relleno mejora drásticamente la resistencia de la placa de circuito impreso ensamblada (PCBA) ante tensiones operativas extremas, garantizando la longevidad y la fiabilidad del producto final.
La física del fallo de las uniones de soldadura en encapsulados de alta densidad
Para apreciar plenamente la necesidad y los aspectos técnicos que subyacen al relleno de los BGA, es necesario comprender a fondo la mecánica de los fallos inherentes a las uniones soldadas de la tecnología de montaje en superficie (SMT), en particular aquellas en las que intervienen distintas capas de material con propiedades termomecánicas divergentes.
Desajuste del coeficiente de expansión térmica (CTE)
La amenaza más generalizada e inevitable para la fiabilidad de los BGA es el ciclo térmico. Un chip de silicio desnudo típico presenta un coeficiente de expansión térmica (CTE) de aproximadamente 2,6 ppm/°C. Por el contrario, un sustrato de PCB FR-4 estándar tiene un CTE que oscila entre 14 y 18 ppm/°C en el plano X-Y. Cuando el conjunto de placa y componente (PCBA) sufre fluctuaciones de temperatura considerables —ya sea por cambios en el entorno ambiental o por intensos ciclos de encendido y apagado internos del propio circuito integrado—, el sustrato se expande y se contrae a un ritmo significativamente mayor que el del encapsulado rígido de silicio.
Este marcado desajuste en el CTE genera una enorme tensión de cizallamiento en las uniones de soldadura que conectan los dos materiales dispares. A lo largo de ciclos térmicos repetidos, esta energía de deformación se acumula, provocando microfisuras en los puntos de concentración de tensiones. Estos focos de tensión suelen situarse cerca de la interfaz entre la almohadilla y la soldadura o dentro de la capa de compuesto intermetálico (IMC) frágil que se forma entre la almohadilla de cobre y la aleación de soldadura. A medida que los ciclos térmicos continúan sin cesar, estas grietas microscópicas se propagan a través de toda la soldadura, lo que acaba provocando un cortocircuito eléctrico completo y un fallo del sistema. El relleno de BGA mitiga directamente este problema al poseer un coeficiente de expansión térmica (CTE) diseñado para salvar la diferencia entre el silicio y el FR-4, uniendo eficazmente el conjunto y suprimiendo la deformación por cizallamiento localizada en los bultos de soldadura individuales.
Choques mecánicos y fatiga por vibraciones
Más allá de las tensiones térmicas, los dispositivos electrónicos portátiles modernos y los conjuntos de automoción se ven sometidos repetidamente a fuertes golpes mecánicos (por ejemplo, impactos por caídas) y a vibraciones constantes. Durante una caída dinámica, la placa de circuito impreso (PCB) sufre una rápida flexión y deformación. Esta flexión dinámica genera fuertes tensiones de tracción y compresión que pueden fracturar fácilmente las uniones de soldadura frágiles en milisegundos. Esto es especialmente cierto en el caso de los conjuntos modernos fabricados con aleaciones SAC (estaño-plata-cobre) sin plomo, que son intrínsecamente más rígidas, rígidas y frágiles que la soldadura tradicional SnPb (estaño-plomo), que es más flexible. El relleno de huecos actúa como un potente amortiguador mecánico y refuerzo, proporcionando amortiguación y rigidez que evitan que la flexión de la PCB se traduzca directamente en el cizallamiento de las uniones de soldadura.
Tipos de materiales de relleno para BGA
La elección de un material de relleno adecuado no es arbitraria; depende en gran medida del flujo específico del proceso de fabricación, de la compleja arquitectura del componente y del entorno operativo previsto. Las tres clasificaciones principales de los materiales de relleno utilizados en la tecnología SMT son: capilar, sin flujo y moldeado.
Relleno capilar (CUF)
El relleno capilar es la metodología más extendida y fiable para la encapsulación posterior al reflujo en la fabricación de alta fiabilidad. El material —normalmente una resina epoxi de baja viscosidad con un alto contenido en sílice— se dosifica con precisión a lo largo de uno o dos bordes del BGA una vez que el componente se ha soldado correctamente a la placa y ha superado la inspección inicial. Mediante la acción capilar natural, la resina líquida es atraída con fuerza por debajo del componente, fluyendo sin interrupciones entre las esferas de soldadura densamente agrupadas hasta que emerge por el lado opuesto. De este modo se forma una capa de encapsulación continua y un filete estructural crucial alrededor de todo el perímetro del paquete. Este proceso depende en gran medida de la dinámica de la tensión superficial y del calentamiento preciso del sustrato para mantener una viscosidad de flujo óptima.
Relleno sin flujo (NUF)
El relleno «No-Flow Underfill» (NUF) se integra directamente en el proceso principal de montaje SMT, lo que elimina la necesidad de una costosa etapa secundaria de dosificación posterior al reflujo. El NUF se aplica normalmente en forma de gota altamente viscosa y dosificada con precisión directamente sobre la huella de la almohadilla del BGA en la placa de circuito impreso sin componentes, antes de la operación de «pick-and-place». A continuación, el componente BGA se introduce en el relleno. Durante el ciclo estándar del horno de reflujo, el NUF actúa simultáneamente como agente fundente activo —reduciendo los óxidos en las esferas de soldadura y las almohadillas de la placa de circuito impreso para facilitar una unión metalúrgica adecuada— y como un encapsulante resistente que se termofixa y se cura a medida que la soldadura se solidifica. Aunque el NUF agiliza significativamente la fabricación, a menudo carece del contenido extremadamente alto de relleno del CUF, lo que lo hace ligeramente menos eficaz a la hora de maximizar la reducción del CTE. Más información Reducción de la diafonía: técnicas avanzadas de enrutamiento para minimizar el NEXT y el FEXT en placas de circuito impreso de alta velocidad.
Relleno moldeado (MUF)
El relleno moldeado se utiliza principalmente en encapsulados avanzados y ultradensos de semiconductores, como los «System-in-Package» (SiP), los módulos de integración heterogénea y las pilas de memoria avanzadas. En los procesos de MUF, se inyecta a presión un compuesto de moldeo sólido o de alta viscosidad en cavidades microscópicas bajo calor y presión extremos, encapsulando simultáneamente tanto el chip interno como las interconexiones BGA. Esto proporciona la máxima rigidez estructural y protección frente a las condiciones ambientales, pero suele limitarse a la fase de fabricación a nivel de componente, en lugar de a la fase de montaje de placas de circuito impreso (PCBA) a nivel de placa.
Propiedades clave del material de relleno
Para determinar cuál es el relleno adecuado, es necesario analizar en profundidad sus propiedades reológicas y termomecánicas específicas. La elección de una formulación de relleno incompatible puede, de hecho, provocar una falla prematura por tensión, en lugar de evitarla.
Temperatura de transición vítrea (Tg)
La temperatura de transición vítrea (Tg) es el umbral térmico crítico en el que la matriz polimérica del relleno pasa de un estado rígido y vítreo a otro más blando, flexible y gomoso. Por debajo de la Tg, el relleno presenta un bajo coeficiente de expansión térmica (CTE) y un módulo de elasticidad excepcionalmente alto, lo que sujeta eficazmente el BGA. Por encima de la Tg, el CTE del material aumenta drásticamente y su módulo estructural disminuye. Para lograr la máxima fiabilidad, lo ideal es que la Tg del relleno sea superior a la temperatura máxima de funcionamiento continuo del PCBA, lo que garantiza que el material permanezca en su estado rígido y altamente protector durante todo el ciclo de vida del producto. Más información Tecnología M-SAP: consecución de una línea/espacio inferior a 25 micras para la electrónica de próxima generación.
Coeficiente de expansión térmica (CTE)
Como ya se ha comentado, es fundamental salvar de forma eficaz la diferencia en el CTE. Una formulación ideal de relleno tendrá un CTE muy similar al de las propias uniones de soldadura (normalmente en torno a 20-25 ppm/°C) para evitar que el relleno curado ejerza una tensión independiente y destructiva sobre los frágiles bultos. Los fabricantes de productos químicos consiguen estos valores precisos de CTE mezclando la resina epoxi líquida base con rellenos de sílice esféricos microscópicos.
Módulo de Young
El módulo de Young determina la rigidez y la dureza del relleno de fondo completamente curado. Un relleno de fondo de alto módulo (rígido) ofrece una excelente protección contra la fatiga térmica al acoplar firmemente el componente directamente a la placa. Sin embargo, si el módulo es excesivamente alto, puede transferir demasiada tensión mecánica a las delicadas capas dieléctricas de baja constante dieléctrica (low-k) del propio chip de silicio, lo que provocaría grietas catastróficas en el chip o la delaminación de las capas. Diseñar un módulo correcto y equilibrado supone un complejo problema de optimización para los científicos de materiales.
Viscosidad y contenido de carga
La viscosidad determina exactamente la eficacia con la que fluirá un relleno capilar bajo un componente de paso estrecho y distancia de montaje reducida. Una alta carga de relleno (que a menudo alcanza hasta el 60-70% en peso) es absolutamente necesaria para reducir el CTE y aumentar el módulo de elasticidad. Sin embargo, la adición de relleno rígido aumenta significativamente la viscosidad del fluido y dificulta la velocidad de flujo capilar. Los rellenos inferiores modernos y avanzados utilizan esferas de sílice submicrónicas y modificadores reológicos químicos especializados para alcanzar altas densidades de relleno, al tiempo que mantienen unas características de flujo adecuadas para pasos de protuberancias ultrafinos de tan solo 100 micras.
Cómo aplicar el relleno capilar para BGA (guía paso a paso)
Sigue estas normas de ingeniería. Más información Laminado secuencial: dominio del proceso de fabricación de placas HDI de cualquier número de capas.
- Preparación de la tabla y precalentamiento
El PCBA debe limpiarse a fondo o bien debe utilizarse expresamente un sistema de fundente «no-clean» estrictamente compatible, ya que los residuos de fundente sin reaccionar pueden obstaculizar gravemente el flujo capilar y reducir drásticamente la adhesión química. A continuación, todo el conjunto se traslada a una placa calefactada o a una zona de calentamiento en línea. Es esencial precalentar el sustrato a una temperatura muy concreta (normalmente entre 70 °C y 100 °C) para reducir artificialmente la viscosidad de la resina de relleno, lo que permite que fluya de forma rápida y uniforme por debajo del encapsulado sin provocar un curado termoendurecible prematuro.
- Dosificación precisa
Mediante equipos automatizados de última generación para la dispensación de fluidos, equipados con bombas de tornillo sinfín especializadas o válvulas de inyección de alta velocidad, se deposita un volumen preciso y calculado al milímetro de material de relleno a lo largo de un borde (patrón en L o patrón en I) del BGA. La aguja de dosificación debe colocarse meticulosamente en el eje Z para garantizar que el material entre en contacto con el borde del componente, iniciando así el crucial efecto capilar, sin chocar físicamente con el chip ni contaminar los microcomponentes adyacentes.
- Tiempo de espera del flujo capilar
Una vez dispensado, el conjunto se mantiene continuamente a la temperatura de precalentamiento para permitir que la acción capilar natural extraiga suavemente el fluido hasta situarlo completamente bajo la matriz del encapsulado. El tiempo necesario depende en gran medida de las dimensiones de los componentes, la densidad de los bumps, la altura del espacio libre en el eje Z y la viscosidad específica del material. Si se precipita en este paso crítico, se producirán inevitablemente bolsas de aire atrapadas (huecos) bajo el troquel, que pueden expandirse con fuerza durante los ciclos térmicos posteriores y provocar la extrusión de las uniones de soldadura o la delaminación de los componentes.
- Inspección de filetes
Una vez que se considera que el flujo ha finalizado, el relleno debe salir por los lados opuestos del componente, formando un filete continuo y perfectamente cóncavo. El filete proporciona un soporte estructural fundamental frente a los impactos mecánicos. Se utiliza la inspección óptica automatizada (AOI) o una inspección visual manual con gran aumento para verificar que el filete sea completo y uniforme, sin que se produzca un desbordamiento excesivo de material hacia las almohadillas circundantes.
- Curado térmico
A continuación, la placa de circuito impreso (PCBA) con relleno insuficiente se traslada con cuidado a un horno de convección por lotes o a un horno de curado en línea. El conjunto se somete a un perfil térmico estrictamente controlado (por ejemplo, 150 °C durante 30 a 45 minutos) para reticular de forma segura las complejas cadenas poliméricas y endurecer el epoxi hasta su estado final. Se debe prestar especial atención a la velocidad de aumento de la temperatura para evitar la desgasificación rápida de cualquier sustancia volátil atrapada, lo que podría formar huecos microscópicos internos dentro de la matriz totalmente curada.
Una metodología de aplicación adecuada es tan importante como la propia selección del material. Unos parámetros de procesamiento inadecuados pueden provocar fácilmente la aparición de huecos graves, una cobertura incompleta de los componentes y una incompatibilidad con el fundente, lo que anula por completo los beneficios previstos del relleno.
Análisis de defectos y ensayos de fiabilidad
Tras la aplicación, es necesario llevar a cabo un riguroso control de calidad para validar el proceso de relleno. El defecto más habitual es la formación de huecos. Los huecos actúan como importantes concentradores de tensiones. Si un hueco llega a rodear un bultito de soldadura, la unión sin soporte resulta muy vulnerable a la fatiga, y la entrada de humedad en el hueco puede provocar corrosión.
Dado que el relleno está oculto bajo el circuito integrado, resulta imposible realizar una inspección visual. Los ingenieros recurren a la microscopía acústica de barrido (C-SAM) para obtener imágenes de la capa de relleno de forma no destructiva. La C-SAM utiliza ondas ultrasónicas de alta frecuencia para detectar cambios en la densidad del material, lo que permite revelar con claridad cualquier bolsa de aire atrapada o zona de delaminación. Más información Compensación de sesgo: gestión del efecto de entrelazado de fibras (FWE) y ajuste de longitud para PCIe Gen 6.
Para la validación final del producto, los conjuntos con relleno insuficiente se someten a rigurosas pruebas de fiabilidad de acuerdo con las normas JEDEC. Esto incluye pruebas de choque térmico (por ejemplo, ciclos rápidos de -40 °C a +125 °C) y pruebas de caída altamente aceleradas para simular impactos reales, lo que garantiza que el relleno cumpla con los criterios de vida útil exigidos.
Aspectos avanzados: posibilidad de reelaboración y compatibilidad con el fundente
Históricamente, aplicar con éxito el relleno inferior significaba que el BGA quedaba adherido de forma permanente e irreversible a la placa, lo que hacía físicamente imposible cualquier retoque posterior al montaje. Si un componente fallaba en la prueba, había que desechar todo el PCBA, que era muy costoso. Hoy en día, los fabricantes de productos químicos han desarrollado con éxito rellenos avanzados que permiten la reelaboración térmica. Estos materiales están diseñados con gran precisión para degradarse intencionadamente y perder su fuerza adhesiva cuando se someten a temperaturas significativamente superiores a los perfiles normales de reflujo SMT (por ejemplo, entre 220 °C y 260 °C). Durante un ciclo de reacondicionamiento, se aplica calor localizado y altamente controlado, lo que permite levantar con cuidado el componente defectuoso y raspar mecánicamente o disolver químicamente el relleno residual degradado de las almohadillas de cobre de la PCB.
Otro aspecto absolutamente fundamental es la compatibilidad del fundente. Cuando se utiliza un proceso SMT estándar «no-clean», quedan residuos inofensivos de fundente alrededor de las uniones soldadas inmediatamente después del reflujo. Sin embargo, si la composición química específica del relleno inferior es incompatible con la composición química de dichos residuos de fundente, puede provocar una mala adhesión en las interfaces microscópicas, delaminación localizada con el paso del tiempo o incluso graves problemas de electromigración (crecimiento de dendritas). Se requieren exhaustivas pruebas empíricas de fiabilidad y una cualificación de compatibilidad para garantizar que el relleno encapsule limpiamente los residuos de fundente sin que se produzcan interacciones químicas adversas a largo plazo.
Preguntas Frecuentes (FAQ)
El relleno capilar se aplica de forma dinámica una vez finalizado el proceso de reflujo de montaje superficial (SMT); depende en gran medida del calor externo y de la acción capilar natural para fluir sin problemas por debajo de un componente completamente soldado. El relleno «no-flow» se aplica directamente sobre la placa desnuda antes de la colocación de los componentes, actuando tanto como fundente activo para facilitar la soldadura como encapsulante estructural que se endurece simultáneamente durante el proceso estándar de reflujo de la soldadura. Los rellenos capilares suelen ofrecer una protección termomecánica superior a largo plazo debido a su contenido de sílice, considerablemente mayor.
Sí, pero solo si durante el montaje original se utilizó intencionadamente un «underfill reutilizable» formulado específicamente para ello. Estos epoxis de alta ingeniería están diseñados para descomponerse físicamente y desprenderse a temperaturas extremadamente altas, lo que permite retirar con cuidado el componente y preparar la zona para un nuevo circuito integrado. Los rellenos inferiores estándar, altamente reticulados y no reacondicionables, hacen que el BGA sea, a efectos prácticos, completamente permanente; intentar un reacondicionamiento provocará, casi con toda seguridad, que las delicadas almohadillas de cobre se desprendan directamente del sustrato de la placa de circuito impreso.
El fabricante añade material de relleno (normalmente esferas microscópicas de sílice) para reducir de forma significativa el coeficiente de expansión térmica (CTE) y aumentar drásticamente el módulo de Young del relleno, lo que mejora considerablemente su capacidad para proteger las uniones SMT frente a ciclos térmicos extremos. Sin embargo, un alto contenido de relleno aumenta inherentemente la viscosidad base de la resina sin curar, lo que puede obstaculizar gravemente el flujo capilar y hacer que su uso resulte excepcionalmente difícil en componentes con un espaciado reducido y una distancia de separación baja.
La formación de huecos (burbujas de aire atrapadas en el epoxi curado) puede deberse a patrones de aplicación inadecuados (que atrapan el aire antes de que pueda escapar), a un precalentamiento insuficiente del sustrato, a la desgasificación del fundente durante el ciclo de curado o a un curado demasiado rápido del material. Las burbujas son extremadamente peligrosas porque actúan como puntos focales de tensión. Si una burbuja se encuentra junto a un punto de soldadura, el aire que se expande durante un ciclo térmico puede ejercer una intensa presión física sobre la unión, lo que provoca una fractura mecánica prematura o la extrusión forzada de la soldadura hacia el espacio vacío de la burbuja.
No. El relleno inferior suele reservarse específicamente para los BGA de paso fino, los delicados paquetes a escala de chip a nivel de oblea (WLCSP), los componentes de gran masa o los conjuntos que funcionan en entornos excepcionalmente hostiles con ciclos térmicos significativos o vibraciones constantes. Los BGA de paso estándar en entornos de consumo benignos y controlados no suelen requerir relleno inferior, ya que las propias uniones de soldadura poseen una flexibilidad inherente suficiente para soportar con éxito las tensiones termomecánicas menores del día a día.
